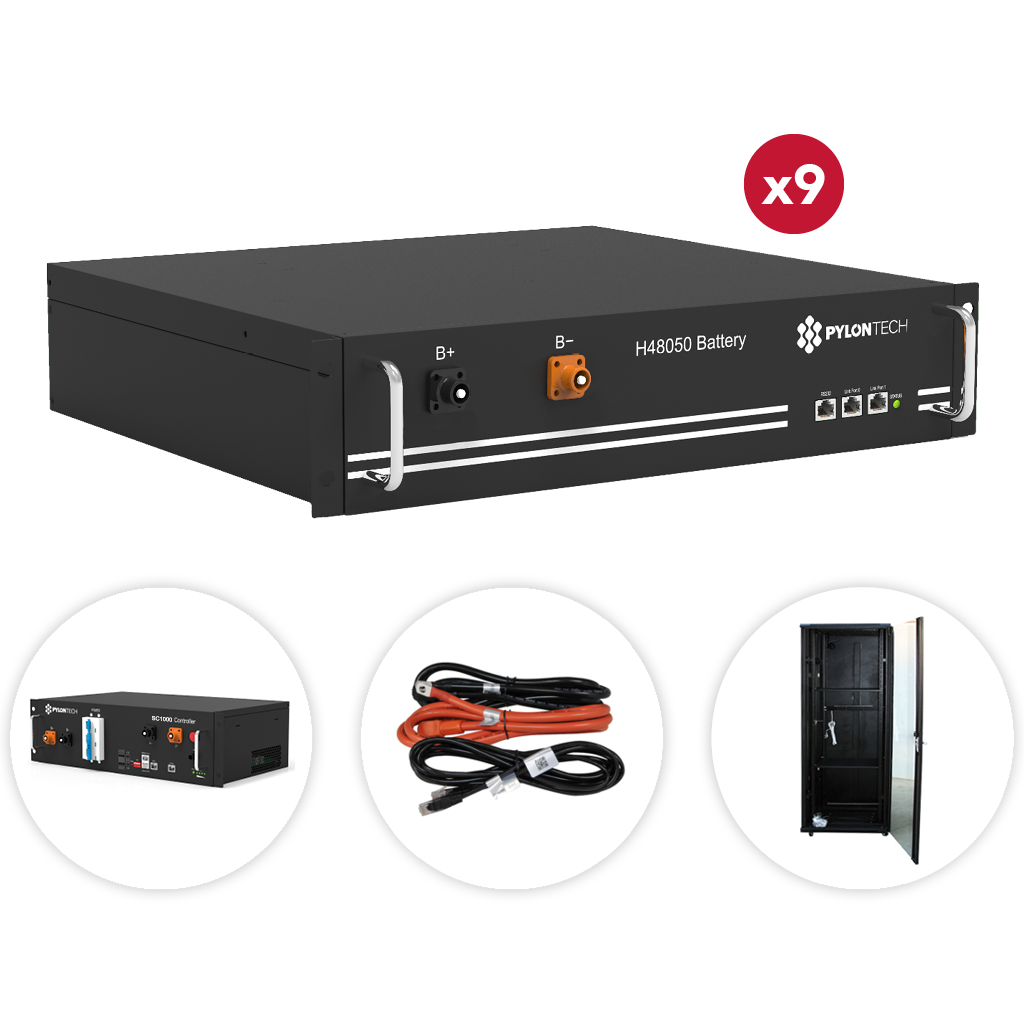

Batería de litio | 21,6kWh | 9 x H48050 | Powercube H1 | Pylontech
[LIT0665] Batería de litio | 21,6kWh | 9 x H48050 | Powercube H1 | Pylontech
Battery Pylontech Batería de litio 21,6kWh 9 x H48050 Powercube H1 Pylontech
Specifications: 21.6 kWh | 255 kg
Reference: LIT0665
📕 Descarga de documentación
Display Name:
[LIT0665] Batería de litio | 21,6kWh | 9 x H48050 | Powercube H1 | Pylontech
HS Code:
85076000
Especificaciones Técnicas Detalladas
- Tecnología de celda: Litio-ferrofosfato (LiFePO4)
- Capacidad total del sistema: 21,6 kWh (9 x 2,4 kWh)
- Capacidad útil (DoD 95 %): 20,52 kWh
- Tensión nominal del sistema: 432 VDC (9 x 48 VDC)
- Tensión máxima de carga: 486 VDC
- Tensión mínima de descarga: 391,5 VDC
- Capacidad nominal: 50 Ah
- Corriente de carga/descarga (estándar): 10 A
- Corriente de carga/descarga (nominal): 25 A
- Corriente máxima (15 s): 50 A
- Eficiencia (a 0,5C): 96 %
- Corriente de cortocircuito: < 4000 A
- Módulo de batería: H48050 (9 unidades)
- Dimensiones del módulo (An x Pr x Al): 442 x 390 x 100 mm
- Peso por módulo: 24 kg
- Controlador del sistema: SC1000-100 (442 x 390 x 132 mm, 8,5 kg)
- Peso total aproximado del sistema: 293 kg
- Formato de montaje: Rack de 19 pulgadas (600 x 505 x 2130 mm)
- Clase de protección: IP20 (instalación interior)
- Tipo de refrigeración: Natural
- Profundidad de descarga (DoD): 95 %
- Vida en ciclos: 5.000 ciclos
- Vida útil de diseño: 15+ años
- Comunicación: Modbus RTU / CAN
- Temperatura de operación: 0 °C a 50 °C (óptima 18 °C a 28 °C)
- Temperatura de almacenamiento: -20 °C a 60 °C
- Humedad relativa: 5 % a 95 % (sin condensación)
Datos de Rendimiento y Límites Operacionales
Energía y Ventana de Tensión
- Capacidad total: 21,6 kWh; capacidad útil: 20,52 kWh con DoD del 95 %.
- Ventana de tensión del sistema: de 391,5 VDC (descarga) a 486 VDC (carga).
- Eficiencia de ida y vuelta del 96 % medida a régimen 0,5C.
Corriente y Durabilidad
- Corriente nominal de trabajo de 25 A, con pico de 50 A durante 15 segundos.
- 5.000 ciclos de vida y 15+ años de vida útil de diseño.
- Refrigeración natural, sin ventiladores ni mantenimiento de líquidos.
Escalabilidad
- Arquitectura PowerCube H1 configurable de 5 a 18 módulos H48050 por rack.
- Conexión de varios racks en paralelo mediante controlador MBMS y comunicación CAN.
- Esta referencia corresponde a la configuración de 9 módulos (21,6 kWh).
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial y pequeño comercio
- Almacenamiento de excedente fotovoltaico para consumo en horas sin generación.
- Reducción de la dependencia de la red y optimización del coste eléctrico.
Instalaciones con espacio reducido
- Formato compacto en rack de 19 pulgadas, ideal para emplazamientos con espacio limitado.
- Alta densidad energética con carga estructural reducida frente a otras tecnologías.
Sistemas de alta tensión con inversores compatibles
- Salida de alta tensión compatible con inversores híbridos de fabricantes Tier 1.
- Comunicación Modbus RTU / CAN para integración y monitorización del sistema.
Certificaciones y Cumplimiento Normativo Completo
Seguridad de Batería
- IEC62619 - Seguridad de baterías de litio secundarias.
- UL1973 - Seguridad de celdas para almacenamiento estacionario.
- VDE-AR-E 2510-50:2017 - Norma de seguridad para baterías de litio (Alemania).
Compatibilidad y Transporte
- CE EMC (2014/30/EU) - Compatibilidad electromagnética.
- IEC62477-1 (LVD 2014/35/EU) - Seguridad de dispositivos eléctricos.
- UN38.3 - Certificación para el transporte seguro de baterías de litio.
Componentes Compatibles de la Serie PowerCube X/H
Este producto pertenece a la serie PowerCube X/H de Pylontech. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Controladores BMS
- ELE0786 — BMS con cables SC1000-100S PowerCube H
- ACC0073 — MBMS1000a-s.2 controlador para varios racks en paralelo
Cableado de Batería
- ACC0679 — Pack de cables para baterías de litio HV H48050 y H48074
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Batería de Litio Pylontech PowerCube H1 21,6 kWh
Referencia: LIT0665 | Batería de litio de alta tensión
La solución de almacenamiento de alta tensión para instalaciones que demandan máxima fiabilidad, densidad energética y larga vida en ciclos.
