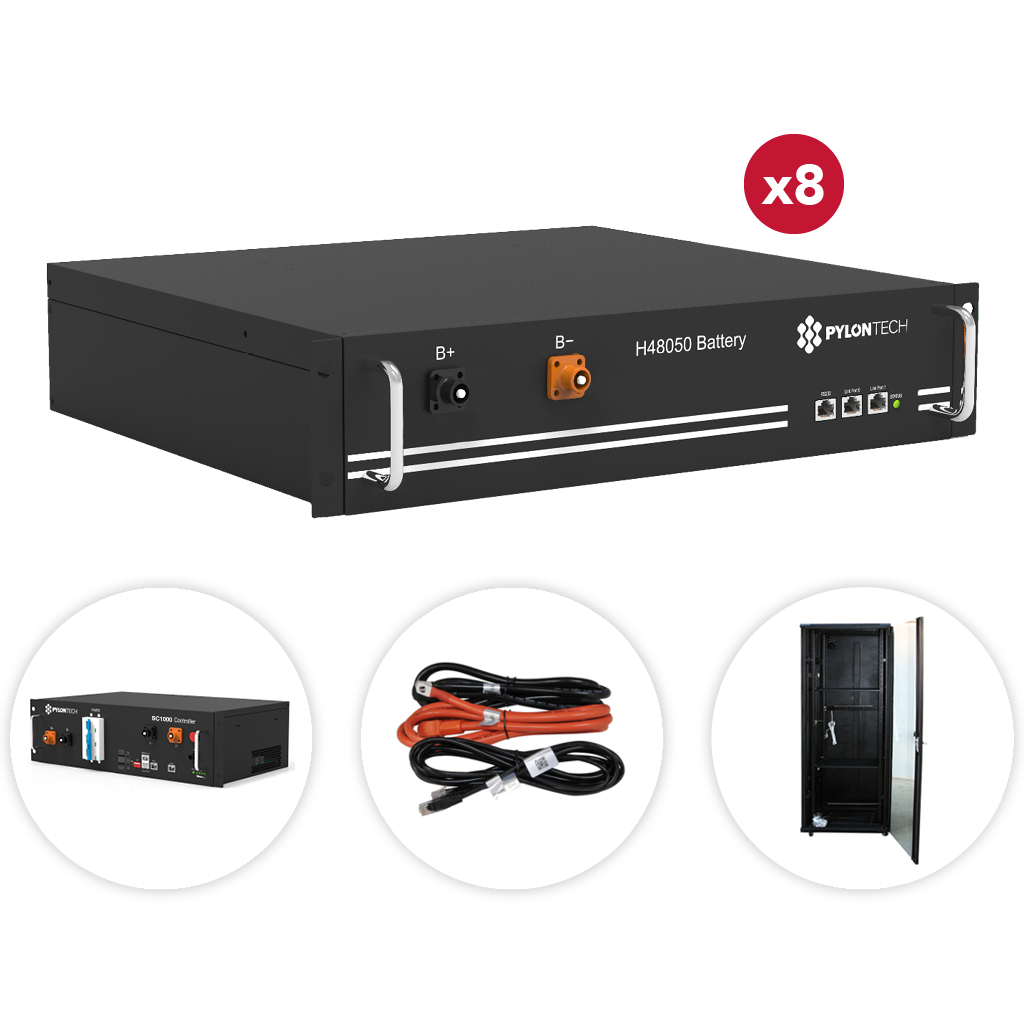

Batería de litio | 19,2kWh | 8 x H48050 | Powercube H1 | Pylontech
[LIT0675] Batería de litio | 19,2kWh | 8 x H48050 | Powercube H1 | Pylontech
Battery Pylontech Batería de litio 19,2kWh 8 x H48050 Powercube H1 Pylontech
Specifications: 19.2 kWh
Reference: LIT0675
📕 Descarga de documentación
Display Name:
[LIT0675] Batería de litio | 19,2kWh | 8 x H48050 | Powercube H1 | Pylontech
Especificaciones Técnicas Detalladas
- Tecnología de celda: Litio-ferrofosfato (LiFePO4)
- Capacidad del sistema: 19,2 kWh (8 x 2,4 kWh)
- Tensión nominal del sistema: 384 VDC (8 x 48 VDC)
- Capacidad nominal: 50 Ah
- Tensión superior de carga: 432 VDC
- Tensión inferior de descarga: 348 VDC
- Corriente de carga/descarga estándar: 10 A
- Corriente de carga/descarga nominal: 25 A
- Corriente máxima (pico 15 s): 50 A
- Controlador de batería: SC1000-100
- Comunicación: Modbus RTU / CAN
- Modelo de módulo: H48050
- Número de módulos: 8 unidades
- Capacidad por módulo: 2,4 kWh
- Tensión por módulo: 48 VDC
- Capacidad por módulo: 50 Ah
- Tensión de carga por módulo: 54 VDC
- Tensión de descarga por módulo: 43,5 VDC
- Comunicación del módulo: RS232 / CAN
- Dimensiones del módulo (An x Pr x Al): 442 x 390 x 100 mm
- Peso por módulo: 24 kg
- Dimensiones del rack (An x Pr x Al): 600 x 505 x 2130 mm
- Dimensiones del controlador (An x Pr x Al): 442 x 390 x 132 mm
- Peso del conjunto: 77 kg (rack y controlador) + 24 kg por módulo
- Grado de protección: IP20
- Tipo de refrigeración: Natural (sin ventilación forzada)
- Temperatura de operación: 0 a 50 °C (óptima 18 a 28 °C)
- Temperatura de almacenamiento: -20 a 60 °C
- Humedad relativa: 5 a 95 %
Datos de Rendimiento y Vida útil
Eficiencia y profundidad de descarga
- Eficiencia del sistema a 0,5 C: 96 %
- Profundidad de descarga (DoD): 95 %
- Corriente de cortocircuito: inferior a 4000 A
Durabilidad
- Ciclos de vida: 5.000
- Vida útil de diseño: más de 15 años
- Química LiFePO4 de elevada estabilidad térmica
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial y comercial de alta tensión
- Almacenamiento de excedentes fotovoltaicos para optimizar el autoconsumo energético
- Compatible con inversores híbridos de alta tensión mediante comunicación CAN
- Arquitectura en serie que reduce las pérdidas y simplifica el cableado de potencia
Respaldo energético y gestión de demanda
- Sistemas de respaldo ante cortes de red para cargas críticas
- Gestión de picos de demanda y desplazamiento de consumo a horas valle
- Instalaciones con espacio reducido y restricción de carga estructural
Instalación modular en rack
- Módulos H48050 apilables en armario rack normalizado de 19 pulgadas
- Configuración preensamblada de 8 módulos con controlador SC1000-100 integrado
- Refrigeración natural sin necesidad de ventilación forzada
Certificaciones y Cumplimiento Normativo
Seguridad del sistema
- IEC 62619 - Seguridad de baterías de litio secundarias
- IEC 62477-1 - Seguridad de equipos de electrónica de potencia (LVD 2014/35/EU)
- UL 1973 - Seguridad de baterías para aplicaciones estacionarias
- VDE-AR-E 2510-50:2017 - Norma de seguridad para baterías de litio (Alemania)
Compatibilidad y transporte
- CE EMC - Directiva de compatibilidad electromagnética 2014/30/EU
- UN 38.3 - Certificado de transporte seguro de baterías de litio
- UL 9540A - Ensayo de propagación térmica a nivel de celda
Componentes Compatibles de la Serie PowerCube
Este producto pertenece a la serie PowerCube de Pylontech. A continuación se enumeran los componentes complementarios y de repuesto disponibles bajo referencia separada, compatibles con los módulos H48050 de alta tensión.
Controladores BMS
- ELE0786 - BMS con cables SC1000-100S para PowerCube H
- ACC0073 - Controlador MBMS1000a-s.2 para múltiples racks en serie H y M
Cableado de batería
- ACC0679 - Pack de cables para baterías HV H48050 y H48074 PowerCube H
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de sistemas de almacenamiento de alta tensión, puesta en marcha y resolución de incidencias técnicas.
Pylontech PowerCube-H1 19,2 kWh
Referencia: LIT0675 | Batería de litio de alta tensión
La solución definitiva para el almacenamiento energético de alta tensión en aplicaciones que demandan máxima fiabilidad y eficiencia.
| _Marca | Pylontech |
| _Batería | Litio HV |
| _Capacidad de batería | 19200Wh |
