The wall-mounted rack cabinet has a maximum load capacity of 60 kg.
Pylontech:
US2000C: up to 4 units
US3000C: up to 3 units
US5000: up to 2 units
📕 Descarga de documentación
Display Name:
[MAT3023] Solitia
Especificaciones Técnicas Detalladas
- Referencia Techno Sun: MAT3023
- Serie: Elecsun-Ge
- Modelo: 9U
- Material: Acero SPCC laminado en frío de alta calidad, 2 mm
- Suministro: Montado
- Altura útil: 9U, un cuerpo
- Perfiles de sujeción: 4 perfiles tipo L desplazables en profundidad, 2 mm de espesor
- Puerta frontal: Cristal templado de 5 mm con cerradura rectangular
- Puerta trasera: Sin puerta trasera
- Laterales: Lisos desmontables con cierres plásticos, cerradura redonda opcional
- Entrada de cable: Inferior y superior
- Acabado: Recubrimiento en polvo de grano fino
- Color: Negro RAL 9004
- Carga máxima admisible: 60 kg
- Grado de protección: IP20
- Uso previsto: Interior
- Instalación: Mural
- Garantía declarada: 5 años
- Marcado CE: Sí
- Cumplimiento RoHS: Sí
- Apertura de puerta: Sentido de apertura reversible sin herramienta
- Bandeja: 1 bandeja fija
- Alimentación: 1 regleta de alimentación de 19 pulgadas
- Ventilación: 1 ventilador de techo
- Tornillería: 1 kit de 25 unidades de tornillos y tuercas
- Medidas sin embalaje: 500 x 600 x 600 mm
- Alto sin embalaje: 500 mm
- Ancho sin embalaje: 600 mm
- Peso sin embalaje: 25,3 kg
- Medidas con embalaje: 510 x 610 x 610 mm
- Ancho con embalaje: 610 mm
- Tipo de embalaje: Unitario
Capacidad de alojamiento para módulos de acumulación
Con una carga máxima admisible de 60 kilogramos, el armario de 9U admite distintas combinaciones de módulos de acumulación en formato rack de 19 pulgadas. La tabla recoge las capacidades verificadas por Techno Sun para los módulos Pylontech.
Límites estructurales
- Carga máxima admisible del conjunto: 60 kg.
- Los cuatro perfiles tipo L son desplazables en profundidad para adaptar la fijación al equipo alojado.
- El armario es de uso interior con grado de protección IP20.
Estándares de formato
- EIA/ECA-310-E, referencia del formato rack de 19 pulgadas.
- IEC 60297-3-100, dimensiones de estructuras mecánicas de la serie de 482,6 mm.
- ETSI/EN 300 119, especificación de armarios de telecomunicación de 600 mm de fondo.
| Módulo de acumulación | Unidades admitidas en el armario | Marca |
|---|---|---|
| US2000C | Hasta 4 unidades | Pylontech |
| US3000C | Hasta 3 unidades | Pylontech |
| US5000 | Hasta 2 unidades | Pylontech |
Capacidad de alojamiento del armario según la carga máxima admisible de 60 kg indicada por Techno Sun.
Aplicaciones Detalladas y Casos de Uso
Acumulación fotovoltaica en formato rack
- Alojamiento mural de módulos de baterías de litio en formato de 19 pulgadas.
- Instalaciones residenciales y de pequeño terciario con acumulación de 5 a 15 kWh.
- Cuartos técnicos en los que no hay espacio para un armario de suelo.
Equipamiento de control y comunicaciones
- Alojamiento de equipos de monitorización, pasarelas de comunicación y sistemas de gestión.
- Cuadros de telecomunicación en instalaciones de autoconsumo con telemetría.
- Concentración ordenada de cableado con entrada superior o inferior según el trazado.
Instalación y mantenimiento
- Puerta de cristal templado con cerradura para inspección visual sin abrir el armario.
- Laterales desmontables que facilitan el acceso durante el montaje y las ampliaciones.
- Ventilador de techo incluido para la evacuación del calor generado por los equipos alojados.
Certificaciones y estándares declarados
La ficha técnica de la serie Elecsun-Ge declara el cumplimiento de los siguientes estándares y marcados para el armario de 9U.
Marcados declarados
- CE - declarado en la ficha técnica de la serie Elecsun-Ge.
- RoHS - declarado en la ficha técnica de la serie Elecsun-Ge.
- Grado de protección IP20 - envolvente de uso interior.
- Garantía - 5 años según la ficha técnica.
Estándares de formato
- EIA/ECA-310-E - estándar de referencia del formato rack de 19 pulgadas.
- IEC 60297-3-100 - dimensiones de estructuras mecánicas para equipo electrónico.
- ETSI/EN 300 119 - especificación de armarios de 600 mm de fondo.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

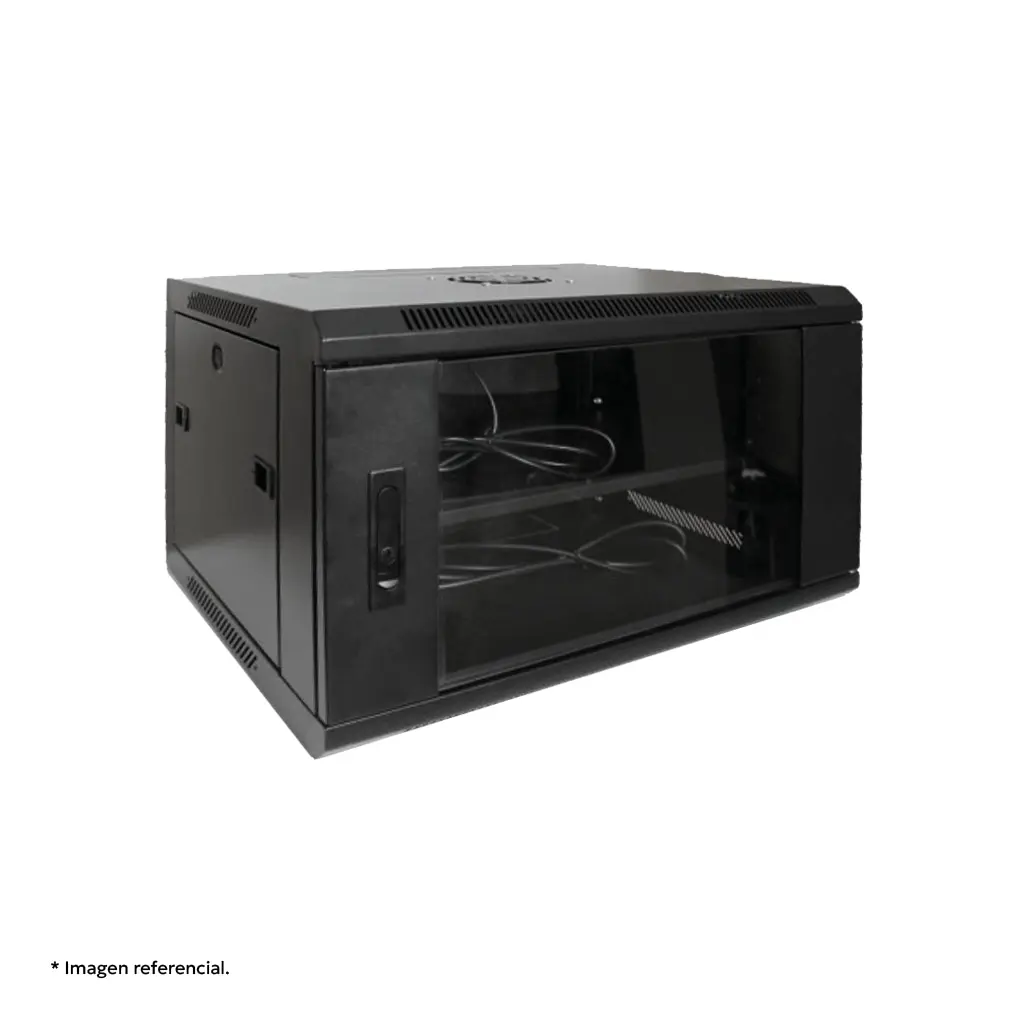

Armario rack 19 pulgadas Elecsun-Ge 9U
Referencia: MAT3023 | Armario rack mural de 9U con accesorios
Envolvente mural de acero de 2 mm para alojar módulos de acumulación y equipos de 19 pulgadas en espacios donde no cabe un armario de suelo.
