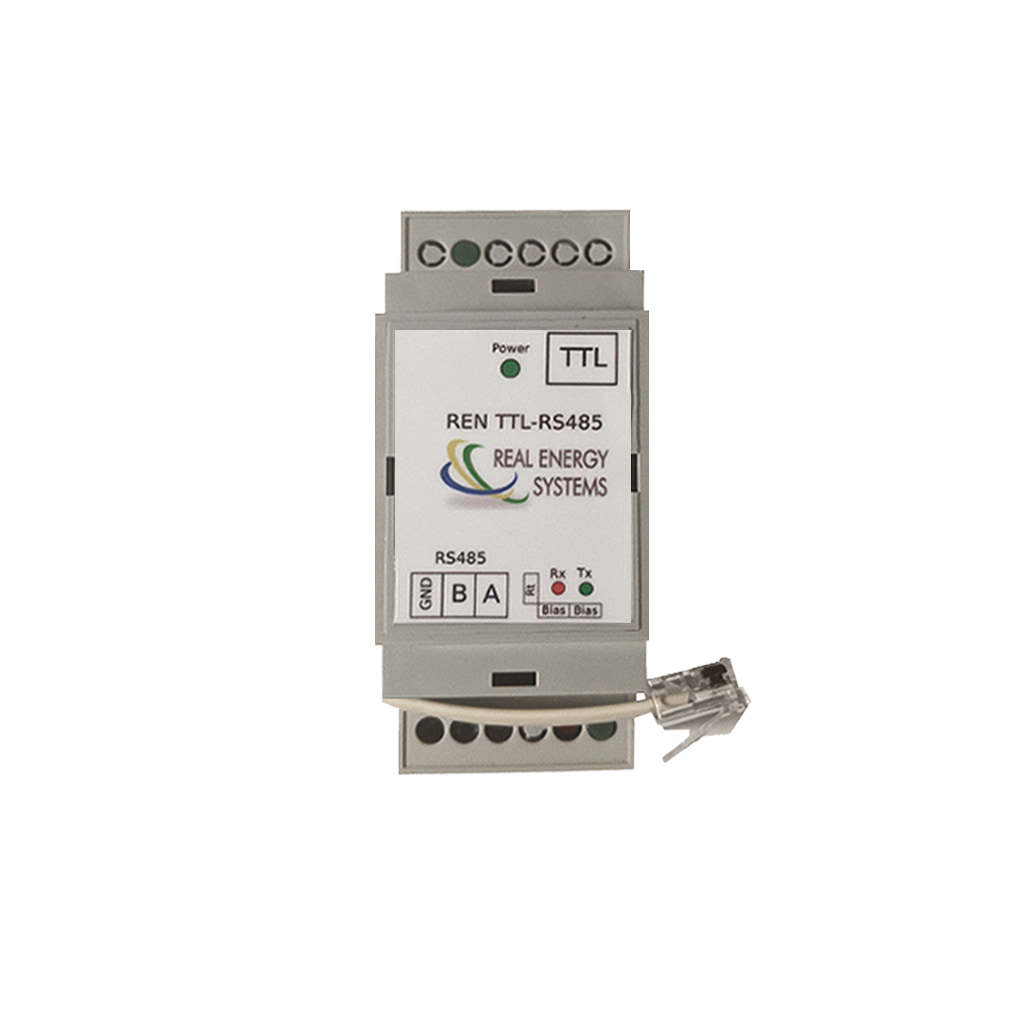

Real Energy Systems REN TTL-485
[MON0306] Real Energy Systems REN TTL-485
To communicate with inverters that have RS485 communication providing the galvanic isolation that gives security to the communication bus.
It allows to regulate the power obtained from renewable sources and to provide physical and logical guarantees to decide what power we should or want to consume from the grid.
📕 Descarga de documentación
Display Name:
[MON0306] Real Energy Systems REN TTL-485
Especificaciones Técnicas Detalladas
- Alimentación: 5 Vdc (suministrada por el controlador Prisma 310A)
- Condiciones de trabajo: -20 a +50 °C, 5-95% HR sin condensación
- Dimensiones: 90 x 36 x 53 mm
- Peso: 100 g
- Grado de protección: IP20
- Material de la caja: Plástico PC/ABS autoextinguible UL94-V0
- Montaje: Sobre carril DIN EN 60715
- Clase térmica: Ta70C/B
- Denominación de la electrónica: RJ45-RS485
- Fabricado en: España (Unión Europea)
- Conversión: Pasarela de comunicaciones de TTL a RS-485
- Aislamiento: Aislamiento galvánico del bus RS-485 respecto al equipo de regulación
- Alcance del bus: Extensión de las comunicaciones a cientos de metros sobre RS-485
- Polarización: Permite la polarización del bus RS485
- Terminación: Jumper de fin de línea (120 Ohm)
- Conexión de alimentación: Mediante el cable incluido en el conector RJ45
- Señalización: Led de alimentación (Power) y leds de actividad Rx/Tx
Datos de Rendimiento y Ventajas de Comunicación
Seguridad del Bus
- Aislamiento galvánico que protege el equipo de regulación frente a perturbaciones del bus
- Polarización y terminación de línea integradas para una comunicación estable
Despliegue en Bus Extenso
- Conversión de TTL a RS-485 para alcanzar inversores alejados del controlador
- Formato compacto de carril DIN con alimentación tomada del propio controlador
Aplicaciones Detalladas y Casos de Uso
Comunicación con Inversores RS485
- Conexión de controladores Prisma con inversores que disponen de comunicación RS485
- Integración de equipos con interfaz TTL en buses RS-485 industriales
Instalaciones de Bus Extenso
- Tendidos de comunicaciones de larga distancia entre el equipo de regulación y la generación
- Entornos donde se requiere aislamiento galvánico para proteger el bus de comunicaciones
Certificaciones y Cumplimiento Normativo Completo
Conformidad y Seguridad
- Marcado CE - Declaración de conformidad europea
- UL94-V0 - Material de caja autoextinguible
Diseño y Fabricación
- Fabricado en España - Producción en la Unión Europea
- Montaje carril DIN - Formato compacto EN 60715
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Real Energy Systems REN TTL-485
Referencia: MON0306 | Pasarela TTL a RS485 con aislamiento galvánico
La solución definitiva para extender de forma segura las comunicaciones de los controladores Prisma hacia inversores con bus RS485 en instalaciones de larga distancia.
