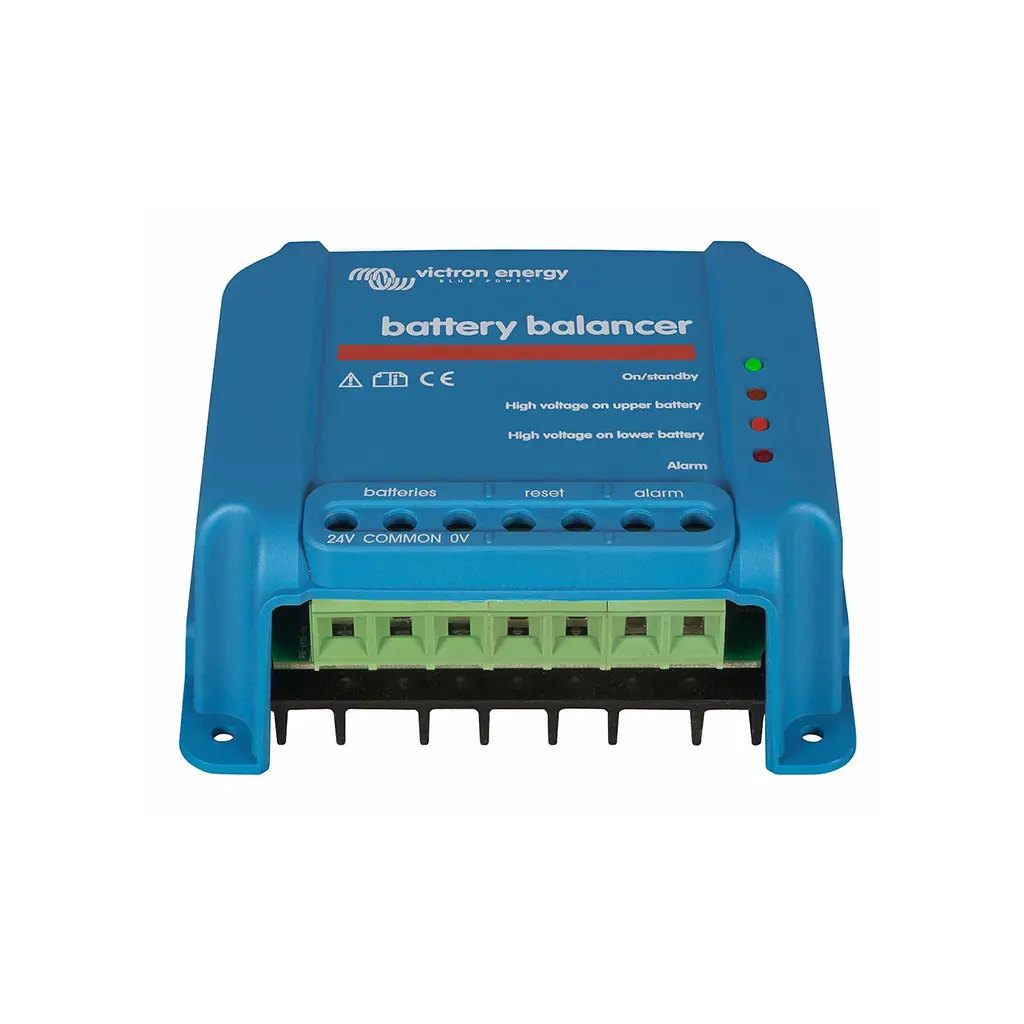

[OCA-BBA000100100-VG] Battery Balancer

https://b2b.technosun.com/web/image/product.template/63823/image_1920?unique=9b02ea1

In fair condition | Works perfectly | May have minor defects
Damaged or non-original packaging | Missing accessories – basic items
3-year warranty.

  • Ocasión

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contact Us

Sales and terms conditions

Display Name: [OCA-BBA000100100-VG] Battery Balancer

Victron Battery Balancer, equilibrador para baterías de 12 V en serie

Equilibrado activo de hasta 0,7 A con activación a 27,3 V, relé de alarma y protección IP22

El Battery Balancer de Victron Energy iguala el estado de carga de dos baterías de 12 V conectadas en serie, o de varias cadenas paralelas de baterías en serie. Es un equipo pequeño y de instalación sencilla cuya función es evitar que una sola batería desviada acabe degradando un banco completo.

Su lógica es directa: cuando la tensión de carga de un sistema de 24 V supera los 27,3 V, el equipo se activa, compara la tensión de las dos baterías en serie y retira hasta 0,7 A de la que presenta mayor tensión. Ese diferencial de corriente de carga hace que todas las baterías converjan al mismo estado de carga a lo largo del ciclo.

Incorpora cuatro indicadores LED de estado, un relé de alarma de 60 V y 1 A normalmente abierto y dos terminales para un pulsador de restablecimiento. La carcasa azul RAL 5012 con protección IP22 y bornes de tornillo de 6 mm² permite instalarlo en vertical junto al banco de baterías.

SKU

OCA-BBA000100100-VG

Corriente de equilibrado

hasta 0,7 A

Activación

27,3 V +/- 1%

Protección

IP22

Especificaciones Técnicas Detalladas

Datos eléctricos
Rango de tensión de entradahasta 18 V por batería, 36 V en total
Nivel de activación27,3 V +/- 1%
Nivel de desactivación26,6 V +/- 1%
Consumo de corriente en reposo0,7 mA
Desviación del punto medio para iniciar el equilibrado50 mV
Corriente máxima de equilibrado0,7 A, cuando la desviación supera los 100 mV
Nivel de activación de la alarma200 mV
Nivel de restablecimiento de la alarma140 mV
Relé de alarma60 V / 1 A, normalmente abierto
Restablecimiento del relé de alarmados terminales disponibles para conectar un pulsador
Protección de sobrecalentamientosí
Datos físicos y ambientales
Color de la carcasaazul RAL 5012
Terminales de conexiónbornes de tornillo de 6 mm² / AWG10
Tipo de protecciónIP22
Dimensiones (al x an x p)100 x 113 x 47 mm
Peso0,4 kg
Temperatura de trabajo-30 a +50 ºC
Humedad sin condensación95%
Sección mínima de cable recomendada0,75 mm² para las conexiones negativa, positiva y de punto medio
Indicadores y señalización
LED verdeactivo; tensión de la batería superior a 27,3 V
LED naranja (izquierda)circuito de la batería más baja activo, desviación superior a 0,1 V
LED naranja (derecha)circuito de la batería más alta activo, desviación superior a 0,1 V
LED rojoalarma por desviación superior a 0,2 V; permanece activo hasta que la desviación baja de 0,14 V o la tensión del sistema cae por debajo de 26,6 V
Relé de alarmacierra al encenderse el LED rojo y abre al apagarse
Modo de esperapor debajo de 26,6 V en la cadena de dos baterías el equipo pasa a espera y todos los LED se apagan

Estado de la Unidad

Esta referencia corresponde a una unidad de ocasión clasificada por Techno Sun antes de su puesta a la venta. Las prestaciones técnicas descritas en esta ficha son las del producto original de Victron Energy; la tabla siguiente detalla el estado concreto con el que se suministra esta unidad.

Clasificación de la unidad
Clasificaciónestado correcto (Very Good)
Funcionamientoverificado, funciona perfectamente
Aspectopuede presentar defectos menores de acabado
Embalajedañado o no original
Accesorios básicospueden faltar elementos
Garantía3 años

Principio de Funcionamiento y Pautas de Instalación

El problema del desequilibrio

  • Una corriente de fuga interna algo mayor en una batería de una bancada de 24 o 48 V provoca su falta de carga y la sobrecarga de las conectadas en serie.
  • El gaseado excesivo por sobrecarga y la sulfatación por falta de carga acortan la vida útil de todo el banco.
  • Al conectar celdas o baterías nuevas en serie, todas deben partir del mismo estado de carga inicial.

Principio de funcionamiento

  • Por encima de 27,3 V de tensión de carga el equipo se activa y compara la tensión de las dos baterías en serie.
  • Retira hasta 0,7 A de la batería, o del grupo en paralelo, que presenta la tensión más alta.
  • El diferencial de corriente de carga resultante hace converger todas las baterías al mismo estado de carga.

Escalado del sistema

  • Un banco de 48 V puede equilibrarse con tres unidades.
  • Se pueden conectar varias unidades en paralelo si la instalación lo requiere.
  • Como referencia, cada equilibrador atiende de media hasta tres cadenas de 200 Ah en paralelo.

Pautas de instalación

  • Montaje en posición vertical, en zona bien ventilada y cerca de las baterías, nunca sobre ellas, para evitar los gases corrosivos.
  • En conexiones serie-paralelo con 2 cadenas, los cables de punto medio se dimensionan al 50% de los de interconexión de la serie; con 3 cadenas, al 33%.
  • Cablear en el orden negativo, positivo y punto medio, con sección mínima de 0,75 mm².
  • Para cumplir con UL debe colocarse un fusible de 10 A apto para corriente continua cerca de las baterías.

Aplicaciones Detalladas y Casos de Uso

chevron_right Bancos de baterías de plomo-ácido en serie
  • Sistemas de 24 V formados por dos baterías de 12 V conectadas en serie.
  • Sistemas de 48 V formados por cuatro baterías de 12 V, equilibrados con tres unidades.
  • Configuraciones serie-paralelo de seis o doce baterías de 12 V.
chevron_right Instalaciones aisladas y de respaldo
  • Viviendas aisladas con bancos de plomo-ácido abierto, AGM o gel.
  • Sistemas de respaldo donde el banco permanece largos periodos en flotación.
  • Instalaciones con ciclos de carga incompletos que tienden a la sulfatación.
chevron_right Aplicaciones náuticas y de vehículo
  • Embarcaciones con bancos de servicio de 24 V sometidos a ciclos irregulares.
  • Vehículos y unidades móviles con baterías de tracción en serie.
  • Cumple la directiva de automoción EN 50498.
chevron_right Diagnóstico y mantenimiento del banco
  • El LED rojo y el relé de alarma anticipan una celda degradada antes de que arruine la bancada.
  • El monitor de baterías BMV-702 y el BMV-712 Smart aportan además la lectura de tensión del punto medio.
  • Si la diferencia entre la batería más alta y la más baja supera 0,9 V, conviene detener la carga y cargar cada batería por separado.

Certificaciones y Cumplimiento Normativo

Seguridad y compatibilidad electromagnética

  • check EN 60950 y CSA/UL 62368-1 - normas de seguridad aplicables al equipo.
  • check EN 61000-6-3 y EN 55014-1 - límites de emisiones electromagnéticas.
  • check EN 61000-6-2, EN 61000-6-1 y EN 55014-2 - requisitos de inmunidad electromagnética.
  • check EN 50498 - directiva de automoción para equipos electrónicos posventa.

Declaración de conformidad europea

  • check Directiva EMC 2014/30/UE - declarada por Victron Energy B.V.; documento de conformidad adjunto a esta ficha.
  • check Directiva de baja tensión 2014/35/UE - con la norma armonizada EN-IEC 60335-1.
  • check RoHS 2011/65/UE y 2015/863/UE - con la norma armonizada EN-IEC 63000:2018.
  • check Marcado CE - octubre de 2016.
