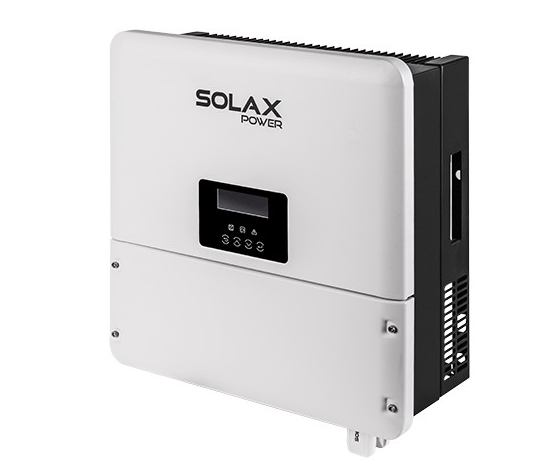

El X1-Hybrid-3.7-D-E es un inversor híbrido monofásico de la serie X1-Hybrid de SolaX Power que combina la conversión fotovoltaica, la gestión de baterías de alta tensión y una salida de respaldo en un mismo equipo. El sufijo D indica que la unidad incorpora interruptor de continua y la letra E identifica la variante de entrada en corriente alterna de 3680 VA.

Entrega 3680 W de potencia nominal en corriente alterna y admite hasta 5550 Wp de campo fotovoltaico, lo que equivale al 150 % de sobredimensionado admitido por el fabricante. Dispone de dos seguidores de punto de máxima potencia con una cadena cada uno, tensión máxima de entrada de 600 V y rango de seguimiento de 125 a 550 V, con una intensidad máxima de 12 A por entrada.

En el lado de acumulación trabaja con baterías de iones de litio o de plomo-ácido en un rango de 85 a 400 V, con una corriente continua máxima de carga y descarga de 20 A. La salida fuera de red entrega 4000 W nominales, con un pico aparente de 6000 VA durante 10 segundos, y admite operación en paralelo. La eficiencia máxima alcanza el 97,8 % y el grado de protección IP65 permite la instalación en exterior.

SKU

OFF0889

Modelo

X1-Hybrid-3.7-D-E

Potencia nominal CA

3680 W

Eficiencia máxima

97,8 %

Especificaciones Técnicas Detalladas

Entrada de continua Entrada y salida de alterna Batería y salida aislada Datos de sistema

Campo fotovoltaico
Potencia máxima de entrada fotovoltaica	5550 Wp
Tensión máxima de entrada fotovoltaica	600 V
Tensión de inicio	150 V
Tensión de entrada nominal	360 V
Rango de tensión del seguidor MPP	125 V a 550 V
Número de seguidores MPP y cadenas por seguidor	2 (1 / 1)
Intensidad máxima de entrada (entrada A / entrada B)	12 A
Intensidad máxima de cortocircuito (entrada A / entrada B)	14 A
Interruptor de continua	Incorporado en la versión D

Conexión a red
Potencia de salida en corriente alterna nominal	3680 W
Corriente de salida en corriente alterna nominal	16 A
Potencia aparente máxima de salida en corriente alterna	4048 VA, 3680 VA para G98
Corriente máxima de salida en corriente alterna	16 A
Potencia aparente máxima de entrada en corriente alterna (versión E)	3680 VA
Corriente máxima de entrada en corriente alterna (versión E)	16,0 A
Tensión nominal de corriente alterna	220 / 230 / 240 V
Frecuencia nominal de red	50 / 60 Hz
Factor de potencia de desplazamiento	0,8 en adelanto a 0,8 en retraso
THDi a potencia nominal	Menor del 2 %

Datos de la batería
Tipo de batería	Iones de litio o plomo-ácido
Rango de tensión de la batería	85 V a 400 V
Corriente continua máxima de carga y descarga	20 A
Eficiencia de carga y descarga	98,5 % fotovoltaica a batería y 97,0 % batería a corriente alterna
Salida fuera de la red con batería
Potencia de salida nominal	4000 W
Pico de potencia aparente	6000 VA durante 10 s
Corriente continua máxima	21,7 A
Tensión nominal y frecuencia	230 V, 50 / 60 Hz
THDv con carga lineal	Menor del 2 %
Operación en paralelo	Sí

Rendimiento y consumo
Eficiencia máxima	97,8 %
Eficiencia europea	97,0 %
Consumo en espera nocturna	Menor de 15 W en espera en caliente y menor de 3 W en espera en frío
Mecánica y ambiente
Protección de ingreso	IP65
Rango de temperatura de funcionamiento	-20 a +60 °C, con reducción de potencia a partir de 45 °C
Altitud máxima de operación	Menor de 2000 m
Humedad	0 a 100 % sin condensación
Emisión típica de ruido	40 dB
Temperatura de almacenamiento	-20 a +60 °C
Dimensiones (ancho x alto x fondo)	476 x 464 x 180 mm
Peso	24 kg
Concepto de refrigeración	Natural
Comunicaciones y control
Interfaz de comunicación	Ethernet, medidor, WiFi de bolsillo opcional, LAN de bolsillo opcional, GPRS de bolsillo opcional, DRM, USB, alarma ISO, CT y NT
Funciones destacadas	Función VPP, actualización y control remotos
Sobredimensionado admitido	Hasta el 150 % de potencia fotovoltaica y el 110 % de potencia aparente nominal en corriente alterna

Rendimiento y Características Operativas

Rendimiento declarado

Eficiencia máxima del 97,8 %
Eficiencia europea del 97,0 %
Eficiencia de conversión de fotovoltaica a batería del 98,5 %
Eficiencia de conversión de batería a corriente alterna del 97,0 %
Distorsión armónica de corriente inferior al 2 % a potencia nominal

Márgenes de dimensionado

Admite hasta el 150 % de potencia fotovoltaica respecto a la potencia nominal
Admite hasta el 110 % de potencia aparente nominal en corriente alterna
Dos seguidores MPP independientes con una cadena cada uno
Rango de seguimiento de 125 a 550 V con tensión de arranque de 150 V

Condiciones de servicio

Grado de protección IP65 para instalación en exterior
Funcionamiento entre -20 y +60 °C con reducción de potencia a partir de 45 °C
Humedad del 0 al 100 % sin condensación
Refrigeración natural con emisión de ruido de 40 dB
Altitud de operación inferior a 2000 m

Aplicaciones Detalladas y Casos de Uso

chevron_rightAutoconsumo monofásico residencial con acumulación de alta tensión

Campo fotovoltaico de hasta 5550 Wp repartido en dos seguidores MPP
Baterías de iones de litio o de plomo-ácido en un rango de 85 a 400 V
Corriente continua de carga y descarga de hasta 20 A

chevron_rightRespaldo de cargas ante fallos de red

Salida fuera de red de 4000 W nominales a 230 V
Pico de 6000 VA durante 10 segundos para arranques exigentes
Corriente continua máxima de 21,7 A en modo aislado
Distorsión armónica de tensión inferior al 2 % con carga lineal

chevron_rightInstalaciones con requisitos de gestión de red

Ajuste del factor de potencia de desplazamiento de 0,8 en adelanto a 0,8 en retraso
Función VPP para participación en esquemas de agregación de demanda
Modo de operación DRM y entrada de medidor externo para el control de vertido

chevron_rightSistemas ampliables y supervisión remota

Operación en paralelo de varias unidades
Actualización y control remotos del equipo
Comunicación por Ethernet, USB y adaptadores de bolsillo WiFi, LAN o GPRS opcionales

chevron_rightMontaje en exterior

Grado de protección IP65 y refrigeración natural sin ventiladores
Interruptor de continua incorporado en la versión D
Dimensiones de 476 x 464 x 180 mm y peso de 24 kg para montaje mural

Certificaciones y Cumplimiento Normativo

Seguridad y compatibilidad electromagnética

checkEN / IEC 62109-1 y -2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
checkEN 61000-6-1, -6-2, -6-3 y -6-4 - Inmunidad y emisión electromagnética
checkEN 61000-3-2, -3-3, -3-11 y -3-12 - Armónicos, fluctuaciones de tensión y limitaciones de conexión

Normativa de conexión a red

checkVDE 0126-1-1 A1:2012 y VDE 2510 - Normativa alemana de interfaz de conexión y de sistemas de almacenamiento
checkVDE-AR-N 4105 - Conexión de generadores a redes de baja tensión
checkG98 y G99 - Normativa británica de generación distribuida
checkEN 50549 - Requisitos de conexión de generadores a redes de distribución
checkCEI 0-21 - Normativa italiana de conexión a red de baja tensión
checkAS 4777 - Normativa australiana de inversores conectados a red

Documentación disponible en Techno Sun

checkCertificados RD 1699, UNE 206007 y UNE 217001 - Certificados de la serie X1-Hybrid para el mercado español
checkCertificado de inyección cero - Certificado de limitación de la potencia inyectada para inversores SolaX Power
checkDeclaración de conformidad EN 50549-1:2019 - Declaración del fabricante disponible en la ficha del producto
checkProtección frente a funcionamiento en isla - Declaración de conformidad de frecuencia y protección anti-isla
