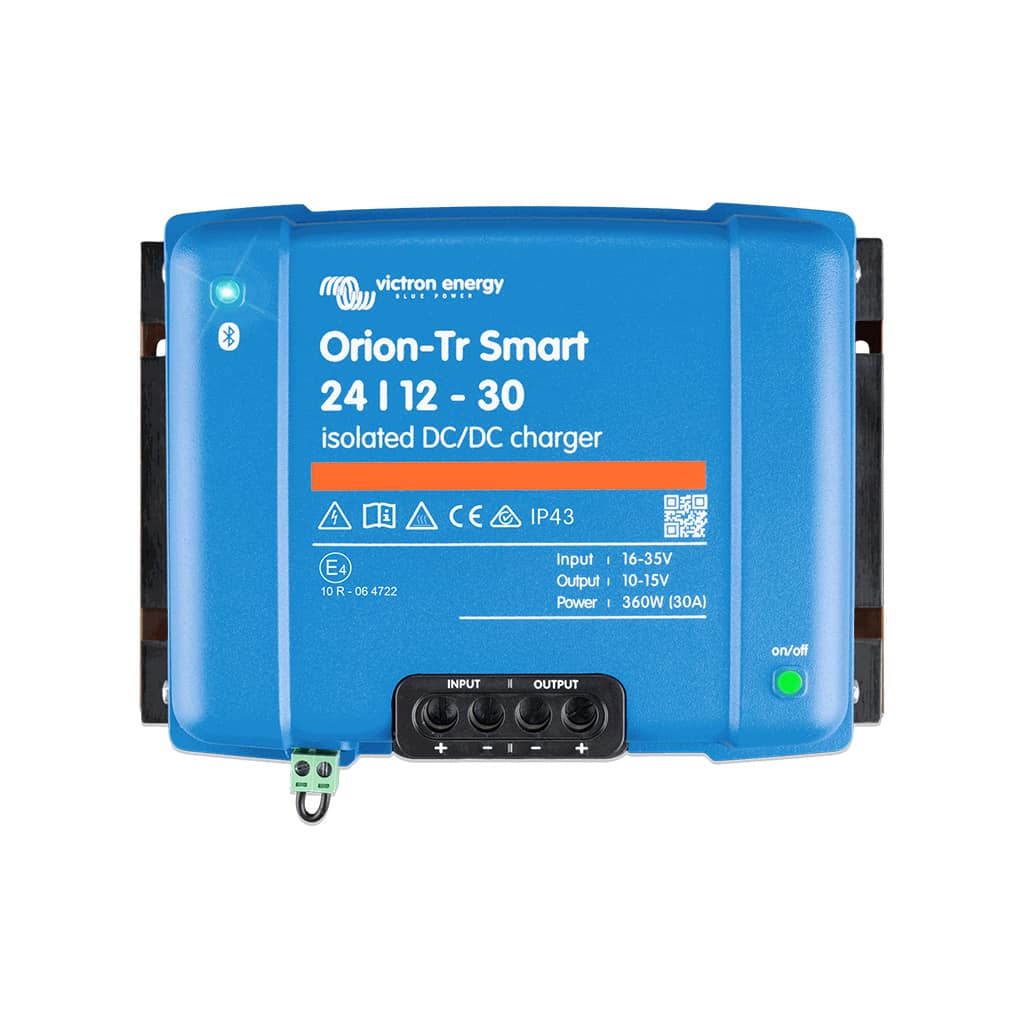

Orion-Tr Smart 24/12-30A (360W) Isolated DC-DC charger
[ORI241236120] Orion-Tr Smart 24/12-30A (360W) Isolated DC-DC charger
Inverter Victron Energy Orion-Tr Smart 24/12-30A (360W) Isolated DC-DC charger
Specifications: 30 A | 360 W | 1.92 kg
Reference: ORI241236120
📕 Descarga de documentación
Display Name:
[ORI241236120] Orion-Tr Smart 24/12-30A (360W) Isolated DC-DC charger
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 16-35 V
- Subtensión de desconexión: 14 V
- Reinicio de subtensión: 15 V
- Tensión nominal de salida: 12,2 V
- Rango de ajuste de la tensión de salida: 10-15 V
- Tolerancia de la tensión de salida: ± 0,2 V
- Nivel de ruido: 2 mV rms
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Corriente de salida continua a tensión nominal y 40 °C: 30 A
- Corriente de salida máxima (10 s): 45 A
- Corriente de cortocircuito: 60 A
- Potencia continua de salida a 25 °C: 430 W
- Potencia continua de salida a 40 °C: 360 W
- Eficiencia: 88 %
- Corriente de entrada sin carga: < 100 mA
- Corriente en reposo: < 1 mA
- Uso como fuente de alimentación: sí, tensión de salida configurable por Bluetooth
- Conexión CC: bornes de tornillo, sección de cable máxima 16 mm² (AWG6)
- Grado de protección: IP43 (componentes electrónicos), IP22 (área de conexión)
- Rango de temperatura de trabajo: de -20 a +55 °C (reducción del 3 % por cada °C sobre 40 °C)
- Humedad: máx. 95 %, sin condensación
- Peso: 1,8 kg (modelo con salida de 12 V)
- Dimensiones (al x an x p): 130 x 186 x 80 mm
- Conectividad: Bluetooth Smart (no dispone de puerto VE.Direct)
Datos de Rendimiento y Funcionalidad
Algoritmo de Carga de 3 Etapas
- Carga adaptable: carga inicial, absorción y flotación.
- Tiempo de absorción adaptativo en baterías de plomo-ácido.
- Tiempo de absorción fijo de 2 horas por defecto en baterías de litio.
- Opción alternativa de tensión de salida fija como fuente de alimentación.
Compatibilidad con Alternadores
- Apto para alternadores inteligentes regulados de vehículos modernos.
- Detección integrada de apagado del motor.
- Protege la batería de arranque frente a la descarga.
- Compensa caídas de tensión en cables largos.
Protecciones y Conexión
- A prueba de cortocircuitos.
- Conexión en paralelo de varias unidades para incrementar la corriente.
- Protección frente a altas temperaturas con reducción de potencia.
- Entrada On/Off remoto mediante conector bifásico.
Aplicaciones Detalladas y Casos de Uso
Vehículos y Autocaravanas
- Carga de baterías auxiliares de 12 V a partir de un sistema de arranque de 24 V.
- Especialmente indicado para camiones, autobuses y vehículos industriales de 24 V.
- Detección de motor en marcha que evita descargar la batería de arranque.
Aplicaciones Náuticas
- Carga de bancos de baterías de servicio de 12 V en embarcaciones con sistema de 24 V.
- Aislamiento galvánico de 200 V que separa eléctricamente entrada y salida.
- Compensación de caídas de tensión en tiradas de cable largas a bordo.
Fuente de Alimentación CC
- Uso como fuente de tensión constante de 12 V configurable por Bluetooth.
- Conexión de varias unidades en paralelo para aumentar la corriente disponible.
- Monitorización y actualización de software mediante VictronConnect.
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad
- EN 60950 - Seguridad de equipos de tecnología de la información.
- EN 61000-6-3 / EN 55014-1 - Emisiones electromagnéticas.
- EN 61000-6-2 / EN 61000-6-1 / EN 55014-2 - Inmunidad electromagnética.
Automoción y Calidad
- ECE R10-5 - Directiva de automoción de compatibilidad electromagnética.
- Marcado CE - Conformidad europea declarada por Victron Energy.
- ISO 9001 - Sistema de gestión de calidad certificado de Victron Energy.
Componentes Compatibles de la Serie Orion
Este cargador pertenece a la serie Orion de Victron Energy. A continuación se enumera el accesorio complementario disponible bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cableado de Control
- ASS070300100 — Cable remoto para cargador CC-CC aislado Orion-Tr, para el control On/Off remoto.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Orion-Tr Smart 24/12-30A Isolated DC-DC charger
Referencia: ORI241236120 | Cargador CC-CC Aislado
La solución definitiva para la carga de baterías auxiliares en vehículos y embarcaciones que demandan máxima fiabilidad y eficiencia energética.
