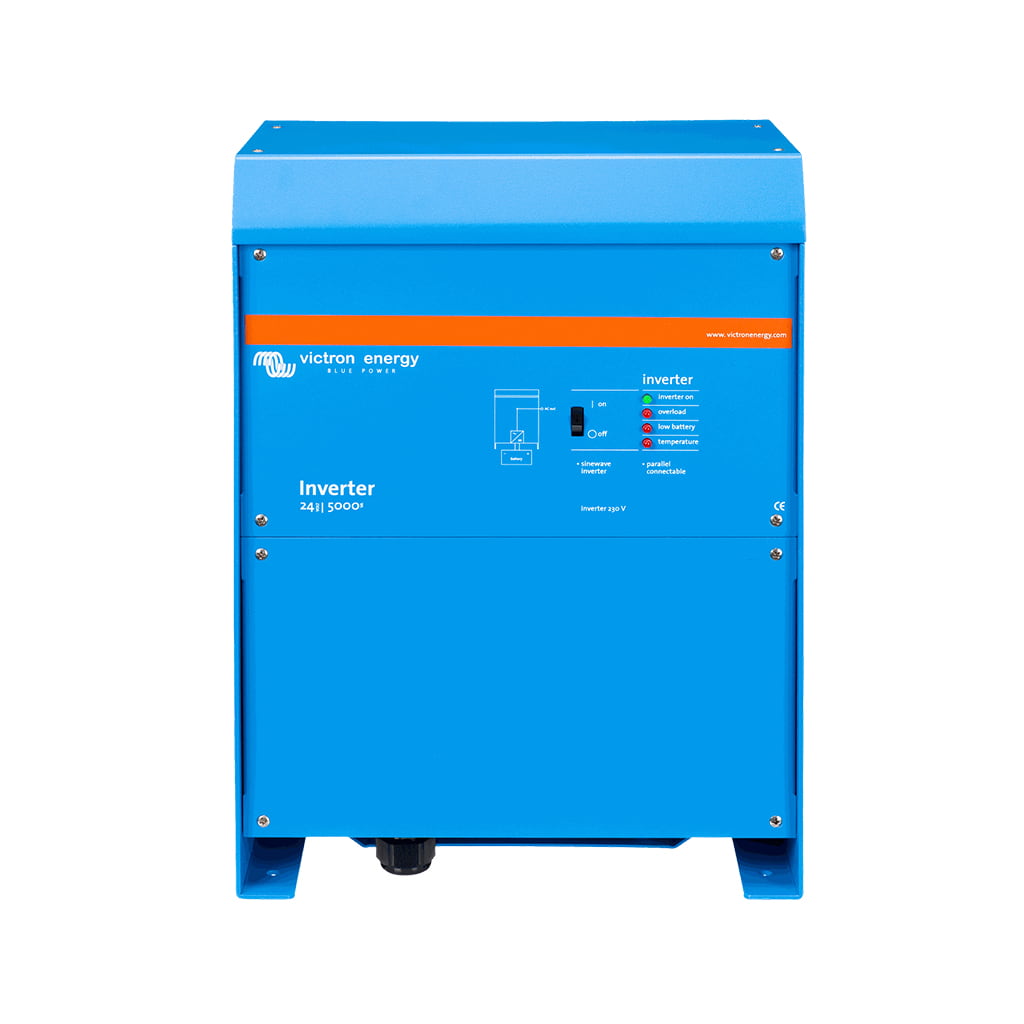

Inverter 24/5000 230V VE.Bus - VICTRON ENERGY
[PIN245020000] Inverter 24/5000 230V VE.Bus - VICTRON ENERGY
Inverter Victron Energy Inverter 24/5000 230V VE.Bus
Specifications: 230 V | 31 kg
Reference: PIN245020000
📕 Descarga de documentación
Display Name:
[PIN245020000] Inverter 24/5000 230V VE.Bus - VICTRON ENERGY
HS Code:
85044085
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 19 - 33 VCC (nominal 24 V)
- Tensión de salida: 230 VCA ± 2 %
- Frecuencia de salida: 50 Hz o 60 Hz ± 0,1 %
- Potencia continua de salida a 25 ºC: 5000 VA / 4000 W
- Potencia continua de salida a 40 ºC: 3700 W
- Potencia continua de salida a 65 ºC: 3000 W
- Pico de potencia: 10000 W
- Eficacia máxima (24 V): 94 %
- Consumo en vacío (24 V): 30 W
- Consumo en vacío en modo AES (24 V): 25 W
- Consumo en vacío en modo Search (24 V): 10 W
- Material y color de la carcasa: aluminio (azul RAL 5012)
- Categoría de protección: IP21
- Conexiones de la batería: 2+2 pernos M8
- Conexión 230 VCA: bornes atornillados
- Refrigeración: por ventilador
- Temperatura de funcionamiento: -40 a +65 ºC
- Humedad (sin condensación): máx. 95 %
- Dimensiones (al x an x p): 444 x 328 x 240 mm
- Peso: 30 kg
- Puerto de comunicación VE.Bus: para funcionamiento en paralelo y trifásico, supervisión remota e integración del sistema
- Funcionamiento en paralelo y trifásico: sí
- On/Off remoto: sí
- Relé programable: sí (230 V / 4 A en CA; 4 A hasta 35 VCC, 1 A hasta 60 VCC)
- Configuración: mediante interfaz MK2 y software VEConfigure
- Protecciones: cortocircuito, sobrecarga, tensión de batería alta/baja, sobretemperatura
Datos de Rendimiento y Curvas de Eficiencia
Potencia según temperatura
- 4000 W de potencia continua a 25 ºC
- 3700 W de potencia continua a 40 ºC
- 3000 W de potencia continua a 65 ºC
- Pico de 10000 W para el arranque de cargas exigentes
Eficiencia y modos de ahorro
- Eficacia máxima del 94 % a 24 VCC
- Modo AES con consumo en vacío reducido a 25 W
- Modo Search con consumo en vacío de 10 W
- Apto para funcionamiento en paralelo y trifásico
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas de alta potencia
- Alimentación de cargas de 230 VCA de alta demanda en viviendas e instalaciones aisladas
- Suministro a cargas inductivas como bombas, motores y compresores gracias a la elevada potencia de pico
- Ampliable mediante funcionamiento en paralelo y trifásico para sistemas de mayor capacidad
Respaldo y aplicaciones profesionales
- Sistemas de respaldo para mantener equipos esenciales ante cortes prolongados de suministro
- Instalaciones náuticas, vehículos profesionales y talleres con banco de baterías de 24 V
- Integración en sistemas de mayor envergadura mediante puerto VE.Bus
Supervisión y gestión energética
- Supervisión remota a través de dispositivos GX y del portal VRM
- Modos AES y Search para minimizar el consumo en vacío con cargas intermitentes
- Relé de alarma programable para subtensión de CC o señal de arranque/parada de generador
Certificaciones y Cumplimiento Normativo Completo
Seguridad y compatibilidad electromagnética
- EN 60335-1 - Seguridad de aparatos electrodomésticos y análogos
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnética
Directiva de automoción
- 2004/104/EC - Directiva de compatibilidad electromagnética para automoción
- ECE R10-6 - Homologación de automoción para el modelo 24/5000 VE.Bus
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Inversor Victron Phoenix 24/5000 230V VE.Bus
Referencia: PIN245020000 | Inversor senoidal 24 VCC / 230 VCA VE.Bus
La solución definitiva para la conversión de energía de alta potencia en instalaciones aisladas y de respaldo que demandan funcionamiento en paralelo, trifásico y máxima fiabilidad.
