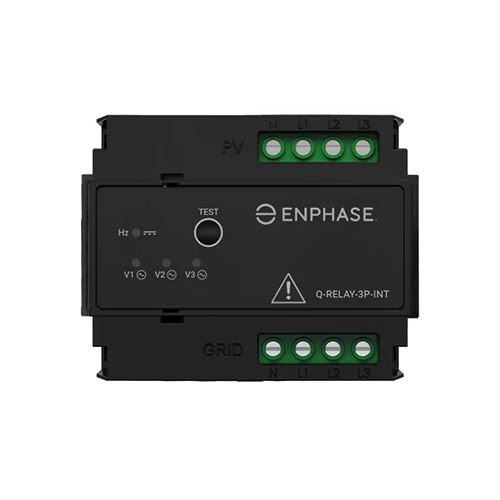

Enphase IQ Relay three-phase
[Q-RELAY-3P-INT] Enphase IQ Relay three-phase
Relay acts as a disconnection and monitoring device in case of mains anomalies.
No external phase coupler is required when the three-phase relay is installed.
📕 Descarga de documentación
Display Name:
[Q-RELAY-3P-INT] Enphase IQ Relay three-phase
HS Code:
85371091
Especificaciones Técnicas Detalladas
- Tensión nominal de entrada (Vnom): 230 / 240 Vrms
- Rango de funcionamiento de tensión CA: 85 a 265 VAC
- Frecuencia nominal de entrada: 50 Hz
- Tiempo de adquisición (tensión/frecuencia): 100 ms (5 ciclos de línea a 50 Hz)
- Entradas de tensión monitorizadas: Hasta 3
- Detección de inyección de CC: Sí
- Consumo de energía: 18 VA
- Salida: Relé de cuatro polos normalmente abiertos (L1, L2, L3 y N)
- Potencia nominal de salida: 6 kVA por fase
- Salida (normal): 230 / 240 Vrms, 25 A
- Microinversores soportados por fase: Hasta 19 microinversores IQ 7 o 16 microinversores IQ 7+ de Enphase
- Relés Q por instalación: Hasta un límite de 20 Relés Q activos por instalación
- Indicación LED: Cuatro LED rojo/verde (tres de subtensión/sobretensión y uno de subfrecuencia/sobrefrecuencia e inyección de CC)
- Montaje: Carril DIN de 35 mm (estándar)
- Ancho: 107 mm
- Categoría de sobretensión (EN 61010-1): III (borne a red con categoría de medición III)
- Grado de contaminación (EN 61010-1): 2
- Rango de temperatura de funcionamiento: -40 °C a 50 °C
- Clasificación IP: IP20 (requiere carcasa protectora)
- Humedad relativa: 0 a 95 % sin condensación
Datos de Rendimiento y Operación
Protección de Red
- Aislamiento físico de todas las líneas de fase mediante relé de 4 polos
- Configurable para monitorizar 1, 2 o 3 fases
- Reconexión automática al recuperar la tensión y frecuencia valores normales
Integración y Mantenimiento
- Operación conjunta con el portal de comunicaciones Envoy-S
- No requiere acoplador de fase externo en instalaciones trifásicas
- Posibilidad de actualizaciones de firmware en remoto
Aplicaciones Detalladas y Casos de Uso
Instalaciones Fotovoltaicas Trifásicas
- Sistemas comerciales e industriales con microinversores IQ 7 e IQ 7+ de Enphase
- Plantas con conexión trifásica que requieren desconexión y monitorización por fase
Cumplimiento Normativo de Conexión a Red
- Protección de subtensión, sobretensión, subfrecuencia y sobrefrecuencia en cada fase
- Detección de inyección de corriente continua hacia la red
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- IEC 61010 / EN 61010-1 - Requisitos de seguridad para equipos eléctricos de medida y control
- IEC 61326 / BS EN 61326-1 y 2 - Compatibilidad electromagnética para equipos de medida
- BS EN 61000-3-11 y 12 - Límites de fluctuaciones de tensión y armónicos
- BS EN 50065-1 y 2-2 - Transmisión de señales por la red eléctrica
Garantía del Fabricante
- Garantía Enphase - 5 años de garantía oficial del fabricante
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado
Componentes Compatibles de la Serie Enphase
Este relé forma parte del ecosistema IQ de Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Comunicación
- ENV-S-EM-230 — Enphase IQ Gateway Metered monofásico / trifásico
Cable de Inversor
- Q-25-17-3P-160 — Cable Q 2,5 mm 1,7 m trifásico
- Q-25-20-3P-160 — Cable Q 2,5 mm 2,0 m trifásico horizontal
Conectores y Tapones
- Q-CONN-3P-10M — Conector macho trifásico para cableado en campo
- Q-TERM-3P-10 — Capuchón final trifásico
Protección / Conexión
- Q-DISC-10 — Herramienta de desconexión para conectores del Cable Q
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Relé Q Enphase Multifásico Q-RELAY-3P-INT
Referencia: Q-RELAY-3P-INT | Relé de instalación de red multifásica
La solución definitiva para la desconexión y protección de red en sistemas trifásicos con microinversores Enphase que demandan máxima fiabilidad y cumplimiento normativo.
