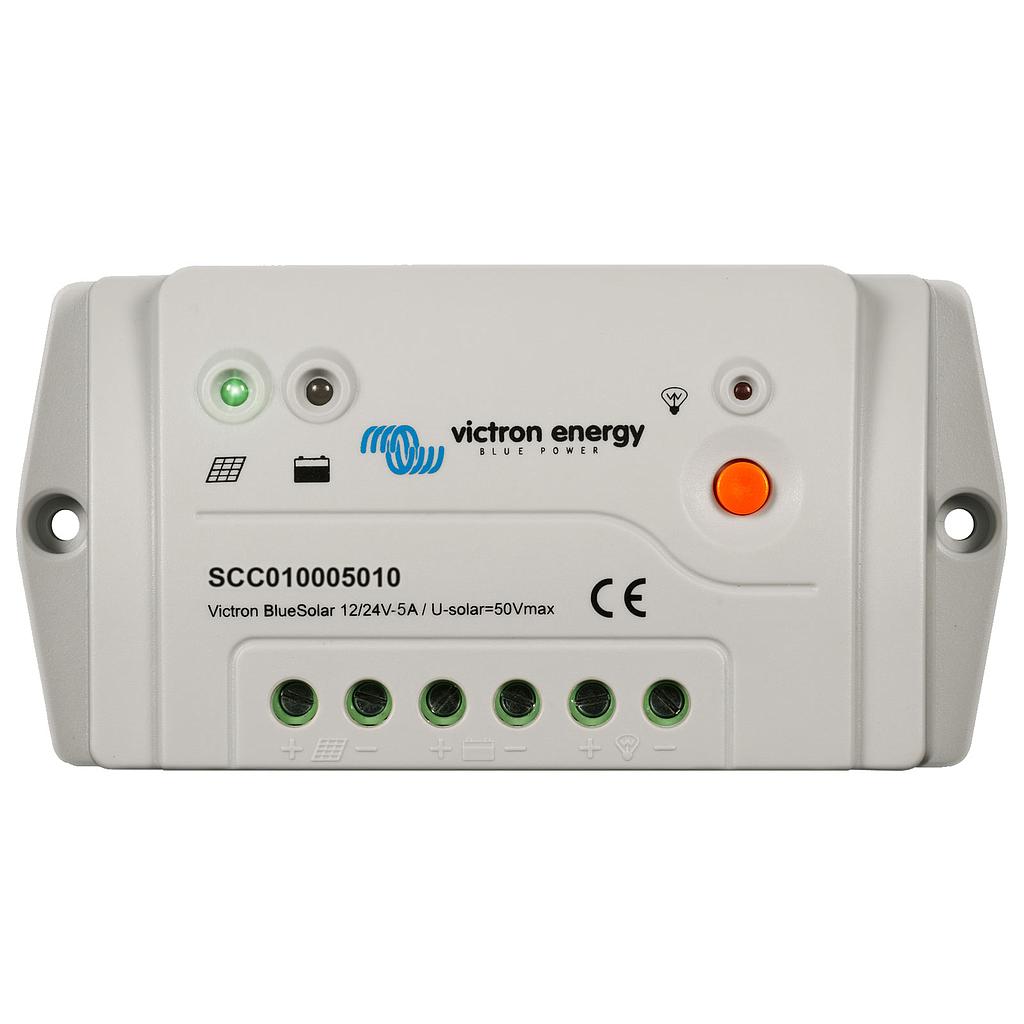

BlueSolar PWM-Pro Charge Controller 12/24V-5A
[SCC010005010] BlueSolar PWM-Pro Charge Controller 12/24V-5A
Charge controller Victron Energy BlueSolar PWM-Pro Charge Controller 12/24V-5A
Specifications: 24 V | 5 A | 0.18 kg
Reference: SCC010005010
📕 Descarga de documentación
Display Name:
[SCC010005010] BlueSolar PWM-Pro Charge Controller 12/24V-5A
HS Code:
85044060
Especificaciones Técnicas Detalladas
- Tensión nominal de batería: 12/24 V (detección automática)
- Corriente de carga nominal: 5 A
- Tensión máxima PV: 28 V (12 V) / 55 V (24 V)
- Autoconsumo: < 10 mA
- Algoritmo de carga: Tres etapas (inicial, absorción, flotación) — no programable
- Tensión de absorción: 14,2 V (12 V) / 28,4 V (24 V)
- Tensión de flotación: 13,8 V (12 V) / 27,6 V (24 V)
- Desconexión por baja tensión (LVD): 11,2 V (12 V) / 22,4 V (24 V)
- Reconexión manual: 12,6 V (12 V) / 25,2 V (24 V)
- Reconexión automática: 13,1 V (12 V) / 26,2 V (24 V)
- Puesta a tierra: Positivo común
- Transición a flotación: 2 horas tras alcanzar tensión de absorción
- Nuevo ciclo de carga: Cuando la tensión de batería cae por debajo de 13 V
- Dimensiones (A x An x P): 70 x 133 x 33,5 mm
- Peso: 0,15 kg
- Sección máxima de cable: 5 mm² / AWG10
- Clase de protección del encapsulado: IP20
- Rango de temperatura de funcionamiento: -20 °C a +50 °C (carga completa)
- Humedad máxima: 95 % (sin condensación)
- Polaridad inversa de batería: Protegido mediante fusible
- Cortocircuito de salida: Desconexión inmediata
- Sobretemperatura: Protección activa
- Sobrecarga 130 %: Desconexión tras 60 s
- Sobrecarga 160 %: Desconexión tras 5 s
- Polaridad inversa PV: Protegido contra polaridad inversa de paneles solares y/o batería
- Salida de carga: Protegida contra sobrecargas y cortocircuitos
- Desconexión por baja tensión (LVD): Función integrada para protección de batería
- Tipo de pantalla: Dos dígitos y siete segmentos
- Función de la pantalla: Ajuste rápido y sencillo de la salida de carga, incluyendo configuración del temporizador
- Control de retroiluminación: Función de temporizador único integrada
- Opciones de temporizador: Modos día/noche configurables
Datos de Rendimiento y Configuración Fotovoltaica
Configuración Recomendada de Paneles
- Sistemas 12 V: paneles solares de 36 celdas
- Sistemas 24 V: paneles de 72 celdas o 2 paneles de 36 celdas en serie
- Tensión máxima PV: 28 V (12 V) / 55 V (24 V)
Límites Operacionales
- Corriente nominal de carga: 5 A
- Autoconsumo: menor a 10 mA
- Temperatura de funcionamiento: -20 °C a +50 °C
- Humedad: hasta 95 % sin condensación
Aplicaciones Detalladas y Casos de Uso
Instalaciones Residenciales de Pequeña Escala
- Regulación de carga para sistemas fotovoltaicos aislados de hasta 5 A
- Protección de baterías de plomo-ácido en instalaciones de respaldo
- Detección automática de tensión 12/24 V simplifica la instalación
- Salida de carga protegida para alimentación de pequeños electrodomésticos DC
Caravanas, Autocaravanas y Embarcaciones
- Compacto y ligero (0,15 kg) para espacios reducidos
- Protección contra polaridad inversa en entornos móviles
- Función de desconexión por baja tensión para proteger baterías de servicio
- Control de retroiluminación con temporizador para ahorro energético
Señalización y Telecomunicaciones Autónomas
- Alimentación regulada para sistemas de señalización solar
- Opciones de temporizador día/noche para control de iluminación
- Fiabilidad en condiciones ambientales extremas (-20 °C a +50 °C)
- Bajo autoconsumo (< 10 mA) maximiza la energía disponible para la carga
Certificaciones y Cumplimiento Normativo Completo
Seguridad y EMC
- IEC 62109-1 — Seguridad de convertidores fotovoltaicos
- EN 61000-6-1 — Inmunidad en entornos residenciales, comerciales e industriales ligeros
- EN 61000-6-3 — Emisiones en entornos residenciales, comerciales e industriales ligeros
- ISO 7637-2 — Inmunidad a transitorios eléctricos en vehículos
Protecciones Integradas
- Protección contra polaridad inversa de paneles y batería
- Desconexión por sobrecarga (130 % a 60 s, 160 % a 5 s)
- Desconexión por baja tensión (LVD) para protección de batería
- Protección contra sobretemperatura con limitación automática
Componentes Compatibles de la Serie BlueSolar
Este regulador PWM forma parte de la serie BlueSolar de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Reguladores MPPT
- OCA-SCC010015050R-AE — BlueSolar MPPT 75/15 Retail
Paneles Solares
- SPM040401200 — Panel Solar 40W-12V Mono
- SPP041301200 — Panel Solar 130W-12V Poly
Accesorios de Comunicación
- SCC940100200 — Cable interfaz PWM-Pro a USB
Sensores
- SCC940100100 — Sensor de temperatura PWM-Pro
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
