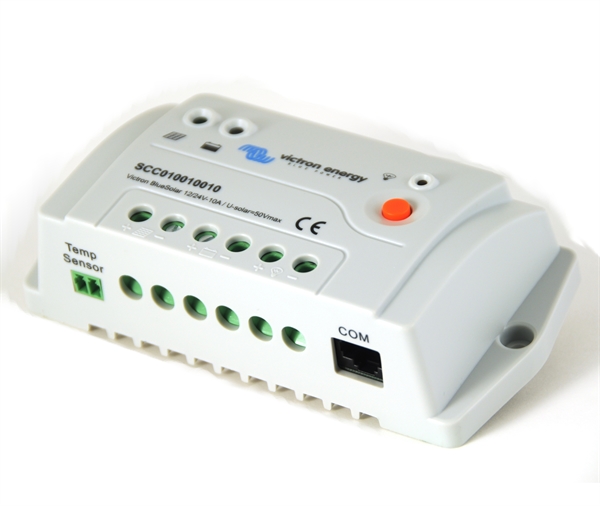

BlueSolar PWM-Pro Charge Controller 12/24V-10A
[SCC010010010] BlueSolar PWM-Pro Charge Controller 12/24V-10A
Charge controller Victron Energy BlueSolar PWM-Pro Charge Controller 12/24V-10A
Specifications: 24 V | 10 A | 0.18 kg
Reference: SCC010010010
📕 Descarga de documentación
Display Name:
[SCC010010010] BlueSolar PWM-Pro Charge Controller 12/24V-10A
HS Code:
85044060
Especificaciones Técnicas Detalladas
- Tensión de sistema: 12/24 V con detección automática de la tensión
- Corriente de carga nominal: 10 A
- Tensión solar máxima: 28 V (12 V) / 55 V (24 V)
- Autoconsumo: < 10 mA
- Salida de carga: Control manual + desconexión por baja tensión
- Puesta a tierra: Positivo común
- Algoritmo de carga: Tres etapas (inicial, absorción y flotación), totalmente programable
- Carga de absorción (valor predeterminado): 14,4 V / 28,8 V
- Carga de flotación (valor predeterminado): 13,8 V / 27,6 V
- Carga de ecualización (valor predeterminado): 14,6 V / 29,2 V
- Desconexión de carga por baja tensión: 11,1 V / 22,2 V
- Reconexión de carga por baja tensión: 12,6 V / 25,2 V
- Compensación de temperatura: -30 mV/°C (-60 mV/°C en 24 V) con sensor instalado
- Tipo de protección: IP30
- Tamaño de terminales: 4 mm²
- Peso: 0,13 kg
- Dimensiones (al x an x p): 138 x 70 x 37 mm
- Rango de temperatura de funcionamiento: -20 a +50°C
- Humedad (sin condensación): Máx. 98 %
- Protecciones: Polaridad inversa de batería (fusible), cortocircuito de salida y sobretemperatura
Datos de Rendimiento y Programabilidad
Configuración Flexible
- Listo para usar con los ajustes por defecto de fábrica
- Programable por PC con el software gratuito de Victron Energy
- Programable y monitorizable con el panel remoto BlueSolar-Pro (referencia SCC900300000)
Gestión de Carga
- Función de control de iluminación totalmente programable
- Compensación de carga por temperatura con sensor opcional (SCC940100100)
- Desconexión de carga por baja tensión para proteger la batería
Aplicaciones Detalladas y Casos de Uso
Instalaciones Aisladas Programables
- Sistemas fotovoltaicos de 12 o 24 V que requieren ajuste fino de los parámetros de carga
- Aplicaciones donde se necesita personalizar tensiones y tiempos mediante PC o panel remoto
Alumbrado Solar Autónomo
- Sistemas de iluminación con función de control programable día/noche
- Encendido temporizado tras el anochecer mediante el panel remoto
Movilidad y Equipos Remotos
- Caravanas, autocaravanas, embarcaciones y casetas con consumo reducido
- Carga de baterías de plomo con compensación por temperatura
Certificaciones y Cumplimiento Normativo
Seguridad
- IEC 62109-1 - seguridad de equipos electrónicos de potencia para sistemas fotovoltaicos
Compatibilidad Electromagnética
- EN 61000-6-1 / EN 61000-6-3 - emisiones e inmunidad electromagnéticas
- ISO 7637-2 - inmunidad frente a transitorios eléctricos
Componentes Compatibles de la Serie BlueSolar
Este regulador pertenece a la gama BlueSolar de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Configuración y Conectividad
- SCC940100200 - Cable de interfaz BlueSolar PWM-Pro a USB
Sensores
- SCC940100100 - Sensor de temperatura para BlueSolar PWM-Pro
Reguladores MPPT de la Gama
- SCC010015050R - BlueSolar MPPT 75/15 Retail
- SCC020030200 - BlueSolar MPPT 100/30
Paneles Solares
- SPM040401200 - Panel solar 40W-12V monocristalino
- SPM041501200 - Panel solar 150W-12V monocristalino
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron BlueSolar PWM-Pro 12/24V-10A
Referencia: SCC010010010 | Regulador de carga solar PWM programable
La solución definitiva para la regulación de carga programable en instalaciones aisladas que demandan máxima fiabilidad y flexibilidad de configuración.
