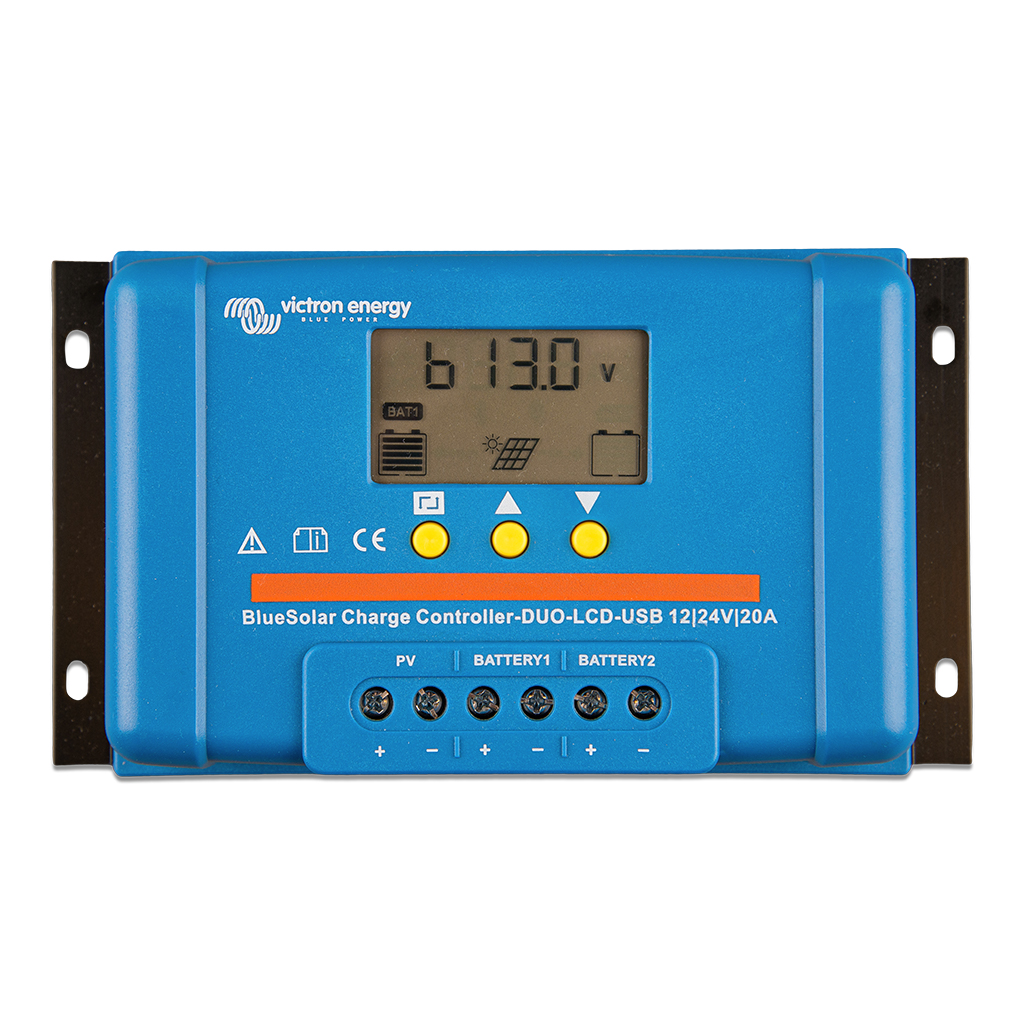

BlueSolar PWM DUO-LCD&USB 12/24V-20A
[SCC010020060] BlueSolar PWM DUO-LCD&USB 12/24V-20A
Solar regulator Victron Energy BlueSolar PWM DUO-LCD&USB 12/24V-20A | Weight: 0.46 kg | Voltage: 12 V, 24 V | Type: PWM, 24 A, LCD, DUO
📕 Descarga de documentación
Display Name:
[SCC010020060] BlueSolar PWM DUO-LCD&USB 12/24V-20A
HS Code:
85044060
Especificaciones Técnicas Detalladas
- Tensión de batería: 12 V / 24 V con detección automática del sistema (sin detección automática para LiFePO4)
- Corriente de carga nominal: 20 A
- Segunda salida de batería: sí
- Tensión solar máxima: 28 V (12 V) / 55 V (24 V)
- Autoconsumo: 10 mA
- Desconexión automática de carga: 10,5 V / 21 V
- Tensión de carga de absorción: 14,4 V / 28,8 V
- Tensión de carga de flotación: 13,7 V / 27,4 V
- Compensación de temperatura: -30 mV/°C (12 V) / -60 mV/°C (24 V)
- Salidas USB: dos salidas de 5 V, 2 A en total
- Puesta a tierra: negativo común
- Grado de protección: IP20
- Sección de terminales: 16 mm² / AWG6
- Dimensiones (al x an x p): 101,5 x 184,0 x 47,1 mm
- Peso: 0,3 kg
- Temperatura de trabajo: de -35 a +55 °C (a plena carga)
- Humedad: máx. 95 %, sin condensación
- Pantalla: LCD para supervisión de estado y configuración
- Doble salida de batería: carga simultánea de dos baterías separadas (por ejemplo, arranque y servicio)
- Sensor de temperatura: sensor externo remoto incluido
- Algoritmo de carga programable: perfiles AGM, GEL, plomo abierto y LiFePO4 (con BMS interno)
- Salidas USB: dos puertos de 5 V para carga de dispositivos
- Protecciones: polaridad inversa de batería (fusible) y sobretemperatura
Datos de Rendimiento y Curvas de Eficiencia
Dimensionado fotovoltaico
- Para 12 V: paneles solares de 36 células
- Para 24 V: paneles de 72 células o dos de 36 células en serie
- Corriente de carga nominal de 20 A
Límites operacionales
- Tensión solar máxima: 28 V a 12 V y 55 V a 24 V
- Rango de temperatura: de -35 a +55 °C a plena carga
- Autoconsumo de 10 mA
Gestión de doble batería
- Carga priorizada de dos bancos de batería independientes
- Compensación de carga según temperatura medida por el sensor remoto
- Perfiles de carga configurables según el tipo de batería
Aplicaciones Detalladas y Casos de Uso
Embarcaciones y autocaravanas
- Carga independiente de la batería de arranque y la batería de servicio
- Supervisión del estado de carga en pantalla LCD
- Carga de dispositivos mediante las salidas USB integradas
Instalaciones aisladas de pequeña potencia
- Sistemas de 12 V o 24 V con doble banco de baterías
- Carga optimizada con compensación de temperatura mediante sensor remoto
- Compatibilidad con baterías AGM, GEL, plomo abierto y LiFePO4 con BMS interno
Protección y fiabilidad
- Protección frente a polaridad inversa de los paneles y de la batería
- Protección frente a sobretemperatura
- Desconexión automática de carga para preservar la batería
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
Compatibilidad Electromagnética
- EN 61000-6-1 / EN 61000-6-3 - Inmunidad y emisión en entornos residenciales
- ISO 7637-2 - Perturbaciones eléctricas en vehículos
Componentes Compatibles de la Serie BlueSolar
Este regulador pertenece a la gama BlueSolar de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Paneles Solares
- SPM041501200 — panel monocristalino 150 W-12 V
- SPP041301200 — panel policristalino 130 W-12 V
Reguladores de la Gama
- SCC010020050 — BlueSolar PWM-LCD&USB 12/24V-20A
- SCC010015050R — BlueSolar MPPT 75/15 Retail
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Regulador BlueSolar PWM DUO-LCD&USB 12/24V-20A
Referencia: SCC010020060 | Controlador de carga PWM de doble batería
La solución definitiva para gestionar dos bancos de baterías en embarcaciones, autocaravanas e instalaciones aisladas que demandan fiabilidad y supervisión local.
