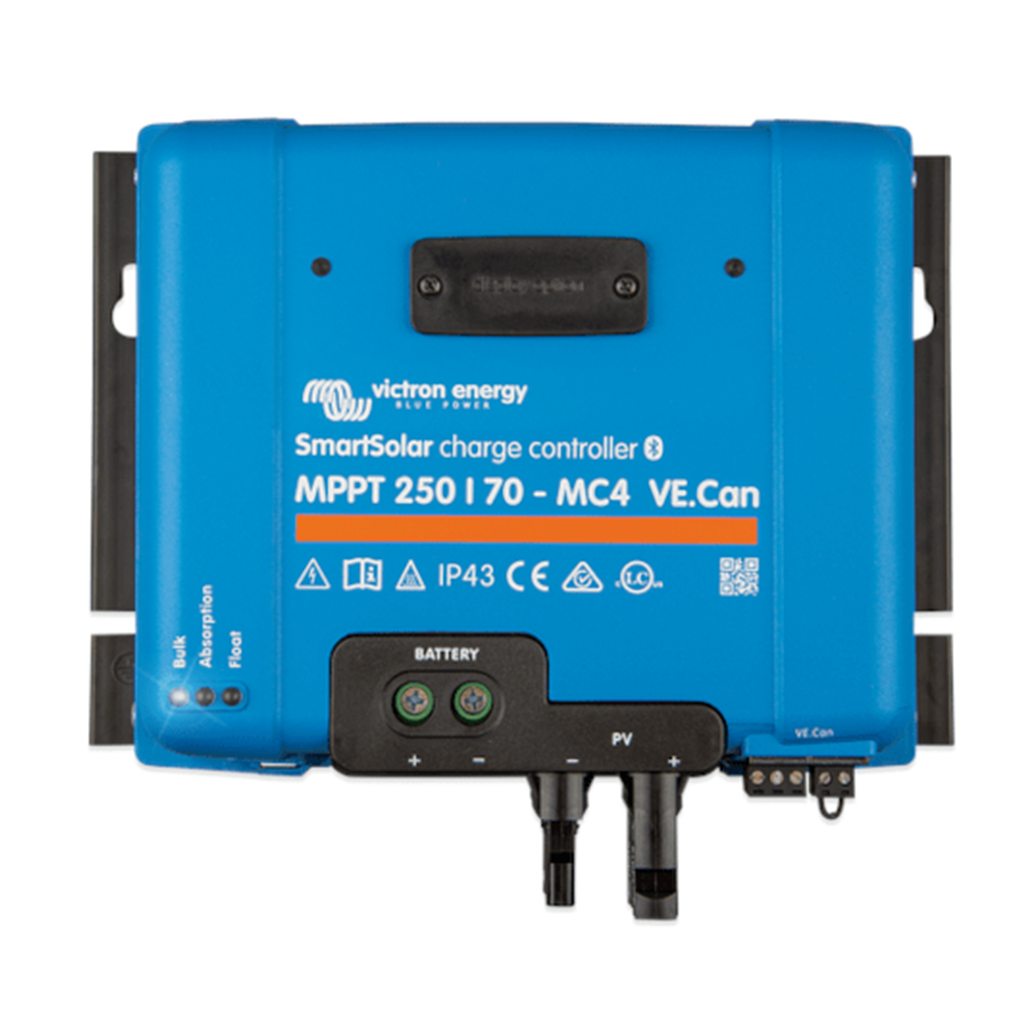

SmartSolar MPPT 250/70-MC4 VE.Can
[SCC125070521] SmartSolar MPPT 250/70-MC4 VE.Can
Solar charge controller Victron SmartSolar MPPT 250/70
Max PV input voltage: 250 V | Max current: 70 A | System voltage: 12/24/36/48 V auto-detect
MPPT algorithm with up to 98% efficiency | Built-in Bluetooth + VE.Direct + VE.Can
📕 Descarga de documentación
Display Name:
[SCC125070521] SmartSolar MPPT 250/70-MC4 VE.Can
HS Code:
85044060
Especificaciones Técnicas Detalladas
- Tensión de batería: Selección automática 12/24/48 V (36 V manual)
- Corriente de carga nominal: 70 A
- Potencia FV nominal a 12 V: 1000 W
- Potencia FV nominal a 24 V: 2000 W
- Potencia FV nominal a 36 V: 3000 W
- Potencia FV nominal a 48 V: 4000 W
- Máxima corriente de cortocircuito FV: 35 A (máx. 30 A por conector MC4)
- Tensión máxima en circuito abierto FV: 250 V máximo absoluto en las condiciones más frías; 245 V en arranque y funcionando al máximo
- Eficiencia máxima: 99 %
- Autoconsumo: Menos de 35 mA a 12 V / 20 mA a 48 V
- Tensión de carga de absorción (predeterminada): 14,4 / 28,8 / 43,2 / 57,6 V
- Tensión de carga de flotación (predeterminada): 13,8 / 27,6 / 41,4 / 55,2 V
- Tensión de carga de ecualización (predeterminada): 16,2 / 32,4 / 48,6 / 64,8 V
- Algoritmo de carga: Adaptativo multietapas (ocho algoritmos preprogramados) o definido por el usuario
- Compensación de temperatura: -16 mV / -32 mV / -64 mV por °C
- Protección electrónica: Polaridad inversa FV, cortocircuito de salida y sobretemperatura
- Comunicación de datos: VE.Can, VE.Direct y Bluetooth Smart integrado
- Interruptor on/off remoto: Sí (conector bifásico)
- Relé programable DPST: Capacidad nominal CA 240 VAC / 4 A; capacidad nominal CC 4 A hasta 35 VDC, 1 A hasta 60 VDC
- Funcionamiento en paralelo: Sincronizado con VE.Can (máx. 25 unidades) o Bluetooth (máx. 10 unidades)
- Sensores de batería: Sensor de temperatura interno y sensor externo opcional de tensión, temperatura y corriente vía Bluetooth (Smart Battery Sense, BMV-712 Smart o SmartShunt)
- Pantalla: Pantalla LCD conectable SmartSolar opcional
- Tendencias guardadas: Tensión, corriente y temperatura de batería, corriente de salida de carga, tensión FV y corriente FV durante 46 días
- Terminales FV: Dos pares de conectores MC4
- Bornes de batería: 35 mm² / AWG2
- Grado de protección: IP43 (componentes electrónicos), IP22 (área de conexión)
- Dimensiones (al x an x p): 215 x 250 x 95 mm (modelo MC4)
- Peso: 3 kg
- Color: Azul (RAL 5012)
- Refrigeración: Convección natural, sin ventilador
Datos de Rendimiento y Curvas de Eficiencia
Captación de Energía
- Seguimiento ultrarrápido del MPP: hasta un 30 % más de energía frente a controladores PWM
- Hasta un 10 % más de energía frente a controladores MPPT más lentos
- Detección avanzada del MPP óptimo en condiciones de nubosidad parcial
- Eficiencia de conversión máxima que excede el 99 %, sin ventilador
Límites Operacionales
- Temperatura de trabajo: de -30 a +60 °C (potencia nominal completa hasta 40 °C)
- Humedad: 95 %, sin condensación
- Altitud máxima: 5.000 m (potencia nominal completa hasta 2.000 m)
- Protección de sobretemperatura con reducción de potencia a alta temperatura
Gestión de Baterías
- Recuperación de baterías completamente descargadas, incluso desde cero voltios
- Reconexión con baterías de ion litio con desconexión interna
- Sincronización en paralelo de hasta 25 unidades vía VE.Can
Aplicaciones Detalladas y Casos de Uso
Instalaciones Aisladas y de Autoconsumo
- Sistemas fotovoltaicos aislados de media y alta potencia con campos solares de tensión elevada
- Viviendas, refugios y cabañas con instalaciones a 12, 24 o 48 V
- Aprovechamiento de campos FV con tensiones de cadena de hasta 250 V para reducir caídas y sección de cable
Aplicaciones Móviles y Profesionales
- Instalaciones náuticas y vehículos con monitorización inalámbrica vía Bluetooth
- Telecomunicaciones y sistemas remotos con supervisión centralizada por VE.Can en dispositivos GX y portal VRM
- Sistemas con varios reguladores sincronizados en paralelo para ampliar la corriente de carga
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN/IEC 62109-1 - Seguridad de equipos de conversión de potencia para sistemas fotovoltaicos
- UL 1741 - Norma de seguridad para equipos de interconexión y generación distribuida
- CSA C22.2 - Norma canadiense de seguridad eléctrica
Condiciones de Funcionamiento
- Grado de contaminación PD3 - Apto para entornos industriales
- Uso en interiores - Diseñado para emplazamientos no acondicionados
Componentes Compatibles de la Serie SmartSolar
Este regulador pertenece a la serie SmartSolar de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de monitorización según las necesidades de la instalación.
Pantalla
- SCC900650010: SmartSolar Pluggable Display, pantalla LCD conectable
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
SmartSolar MPPT 250/70-MC4 VE.Can
Referencia: SCC125070521 | Regulador de Carga MPPT
La solución definitiva para la gestión de carga solar en instalaciones de media y alta potencia que demandan máxima fiabilidad y eficiencia energética.
