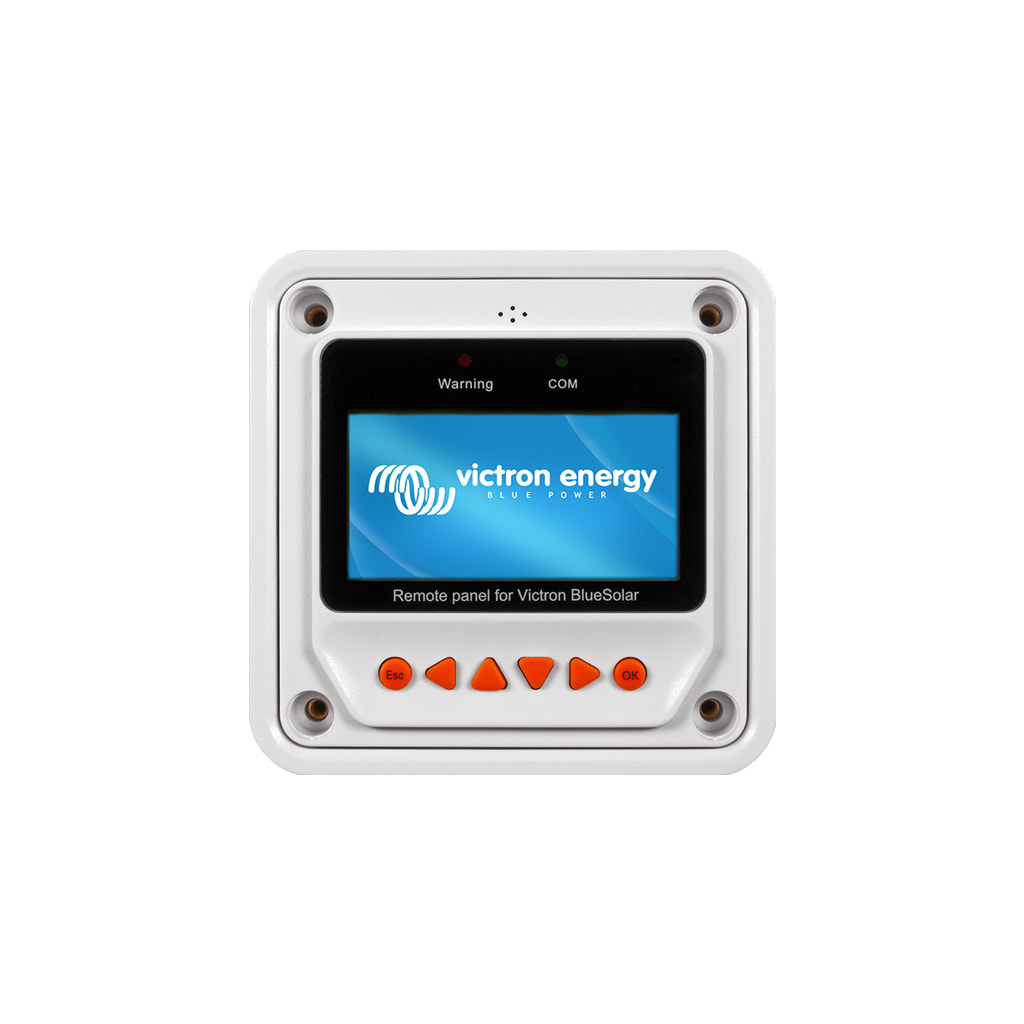

Remote panel for BlueSolar PWM-Pro Charge Controller
[SCC900300000] Remote panel for BlueSolar PWM-Pro Charge Controller
Solar panel Victron Energy Remote panel for BlueSolar PWM-Pro Charge Controller
Specifications: 0.31 kg
Reference: SCC900300000
📕 Descarga de documentación
Display Name:
[SCC900300000] Remote panel for BlueSolar PWM-Pro Charge Controller
HS Code:
90303370
Especificaciones Técnicas Detalladas
- Tipo de dispositivo: Panel de control remoto con pantalla LCD
- Autoconsumo (retroiluminación y alarma acústica): Máximo 65 mA
- Autoconsumo (retroiluminación encendida): Máximo 23 mA
- Autoconsumo (retroiluminación apagada): Máximo 15 mA
- Dimensiones del frontal: 98 x 98 mm
- Dimensiones del marco: 114 x 114 mm
- Tipo de conector: RJ45
- Longitud máxima del cable: 20 m
- Peso: 0,2 kg
- Temperatura ambiente: De -20 a +70 °C
- Conexión al regulador: Cable RJ45 UTP estándar (interfaz de comunicación y alimentación RS485)
- LED de aviso: Parpadea en caso de fallo del regulador conectado
- Alarma acústica: Activable o desactivable (predeterminada apagada)
- LED de comunicación: Indica el estado de comunicación con el regulador
- Datos visualizados: Tensión, corriente y estado de carga de batería, panel FV y salida de carga
- Información de fallos: Sobretensión, sobrecarga y cortocircuito (reinicio automático al corregirse)
- Duración de la retroiluminación: Configurable (predeterminada 20 segundos)
- Botones: ESC, navegación direccional y OK para configuración del regulador
Datos de Rendimiento y Funciones de Monitorización
Visualización en Tiempo Real
- Iconos de estado de batería, panel solar y salida de carga
- Indicador de día/noche según la tensión del campo solar
- Lectura simultánea de tensión y corriente de cada circuito
Configuración del Regulador
- Ajuste de parámetros de carga y de la salida de carga
- Modos de control de iluminación (encendido/apagado y temporizador)
- Acceso protegido por contraseña almacenada en el regulador
Avisos y Alarmas
- LED de aviso luminoso ante fallos del regulador
- Alarma acústica configurable
- Indicación de comunicación activa con el controlador
Aplicaciones Detalladas y Casos de Uso
Monitorización de Instalaciones BlueSolar PWM-Pro
- Supervisión local de reguladores BlueSolar PWM-Pro de 12/24 V (5, 10, 20 y 30 A)
- Lectura cómoda de los parámetros del sistema desde un punto accesible de la instalación
- Conexión sencilla mediante cable RJ45 UTP de hasta 20 metros de longitud
Instalaciones Aisladas Domésticas y Móviles
- Viviendas aisladas, casetas y cabañas con regulación PWM
- Embarcaciones y autocaravanas que requieren visualización del estado de carga
- Aplicaciones de iluminación con control horario y de crepúsculo
Certificaciones y Cumplimiento Normativo Completo
Conformidad
- Marcado CE - Conformidad europea de los reguladores BlueSolar PWM-Pro
- Calidad Victron Energy - Fabricación bajo sistema de gestión de calidad ISO 9001
Componentes Compatibles de la Serie BlueSolar
Este panel remoto pertenece a la serie BlueSolar de Victron Energy y es compatible con los reguladores BlueSolar PWM-Pro. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Reguladores PWM-Pro Compatibles
- SCC010005010: BlueSolar PWM-Pro Charge Controller 12/24V-5A
- SCC010010010: BlueSolar PWM-Pro Charge Controller 12/24V-10A
- SCC010020110: BlueSolar PWM-Pro Charge Controller 12/24V-20A
- SCC010030010: BlueSolar PWM-Pro Charge Controller 12/24V-30A
Accesorios PWM-Pro
- SCC940100100: Sensor de temperatura para BlueSolar PWM-Pro
- SCC940100200: Cable de interfaz BlueSolar PWM-Pro a USB
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron BlueSolar Pro Remote Panel
Referencia: SCC900300000 | Panel de monitorización remota
La solución definitiva para supervisar y configurar los reguladores BlueSolar PWM-Pro desde un punto accesible de la instalación con máxima comodidad.
