MPPT WireBox-L Tr 150-45/60/70 & 250-60/70

[SCC950300210] MPPT WireBox-L Tr 150-45/60/70 & 250-60/70

https://b2b.technosun.com/web/image/product.template/22436/image_1920?unique=9f71230

Accessory Victron Energy MPPT WireBox-L Tr 150-60/70 & 250-60/70
Specifications: 0.33 kg
Reference: SCC950300210

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [SCC950300210] MPPT WireBox-L Tr 150-45/60/70 & 250-60/70
    HS Code: 39269097

    Carcasa de protección MPPT WireBox-L Tr Victron para reguladores MPPT 150/45, 150/60, 150/70, 250/60 y 250/70

    Cubierta de terminales de corriente continua con base de acero para reguladores solares BlueSolar y SmartSolar MPPT

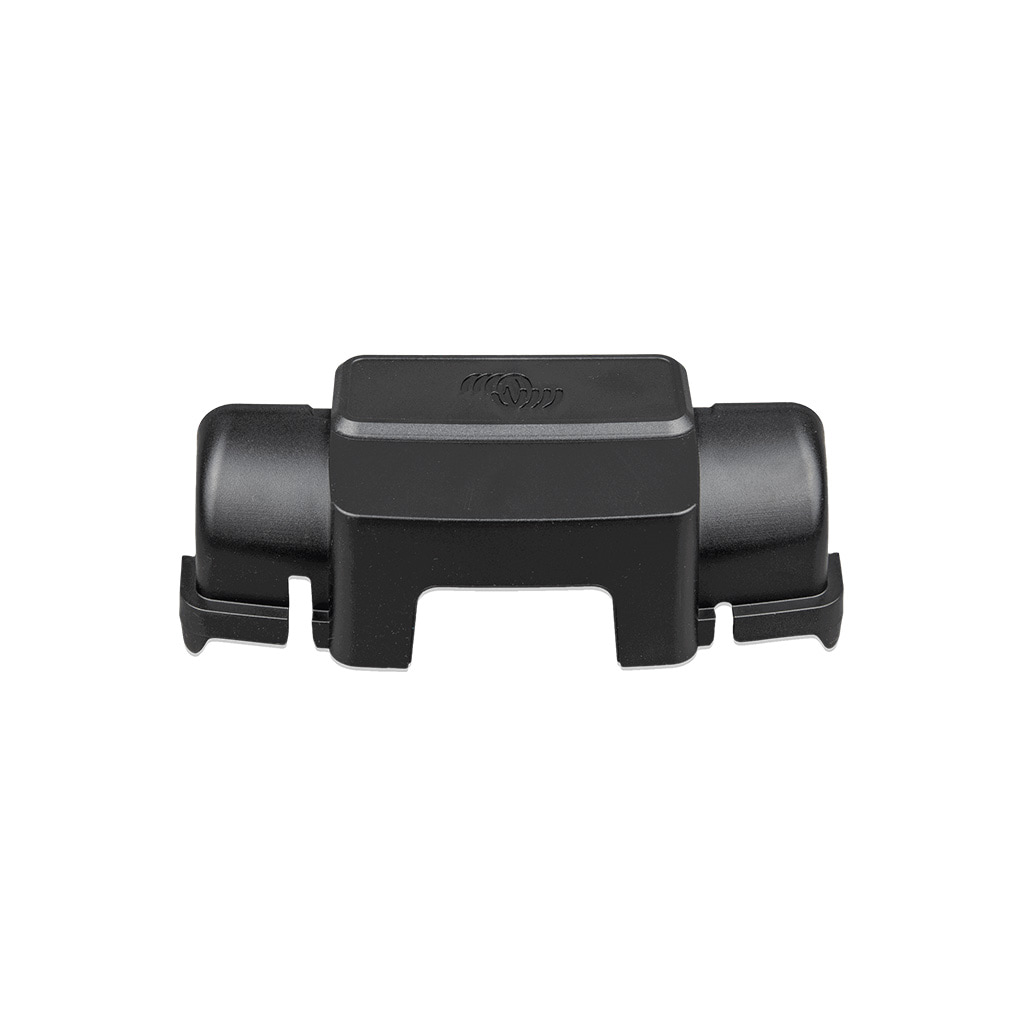

    La MPPT WireBox es la cubierta de seguridad original de Victron Energy para los reguladores solares de carga. Cubre todos los terminales de corriente continua del regulador e impide el contacto accidental con los tornillos de conexión, una función especialmente relevante cuando el equipo se instala en una zona de acceso general.

    Esta referencia corresponde al tamaño L Tr de la gama y está destinada a reguladores MPPT 150/45, 150/60, 150/70, 250/60 y 250/70. La versión Tr está prevista para los reguladores con terminales de tornillo. El conjunto se compone de una base de acero que se fija al propio regulador antes de anclarlo a la pared y de una cubierta que se cierra con dos tornillos, de modo que el cableado queda sujeto y los terminales quedan ocultos.

    El tamaño L corresponde a los reguladores de mayor calibre de las series de 150 V y 250 V, con una envolvente de 249 × 222 × 94 mm. La designación Tr identifica a los modelos cuya conexión fotovoltaica y de batería se realiza mediante terminales de tornillo, con secciones de cable notablemente mayores que en los tamaños S y M.

    SKU

    SCC950300210

    Tamaño

    WireBox-L Tr

    Dimensiones

    249 × 222 × 94 mm

    Peso

    0,33 kg

    Especificaciones Técnicas Detalladas

    Modelos compatiblesReguladores solares BlueSolar y SmartSolar MPPT 150/45, 150/60, 150/70, 250/60 y 250/70 en versión Tr
    Tipo de conexión del reguladorTerminales de tornillo (versión Tr)
    Designación del fabricanteMPPT WireBox-L Tr 150-45/60/70 y 250-60/70
    Referencia Victron EnergySCC950300210
    FunciónCubierta de los terminales de corriente continua del regulador
    Dimensiones del conjunto (an × al × p)249 × 222 × 94 mm, según el plano acotado oficial SCC950300200, correspondiente a la MPPT WireBox-L Tr
    Peso0,33 kg
    Referencia interna Techno SunSCC950300210
    Código EAN8719076048497
    ComposiciónBase de acero para fijación al regulador y cubierta de terminales con cierre mediante dos tornillos
    Diámetro máximo de cableDeterminado por la sección admitida en los bornes del propio regulador
    Paso 1Fijar la base de acero al regulador MPPT antes de instalarlo en la pared
    Paso 2Una vez montado el regulador en la pared, asegurar y sujetar los cables
    Paso 3Colocar la cubierta de la WireBox y apretar los dos tornillos de cierre
    Documentación de referenciaGuía de instalación rápida oficial de Victron Energy para esta referencia

    Función de seguridad y criterios de instalación

    Qué resuelve

    • Impide el contacto accidental o intencionado con los tornillos de los terminales de corriente continua del regulador.
    • Aporta una barrera mecánica cuando el regulador se ubica en zonas de acceso general: garajes comunitarios, locales técnicos compartidos, salas de instalaciones o embarcaciones.
    • Sujeta y ordena el cableado de entrada fotovoltaica y de batería en la parte inferior del regulador, evitando tirones sobre los bornes.
    • Proporciona un acabado homogéneo en instalaciones con varios reguladores montados en línea.

    Particularidades de la versión L Tr

    • Envolvente de 249 × 222 × 94 mm, según el plano acotado oficial de la MPPT WireBox-L Tr.
    • Peso de 0,33 kg, con base de acero atornillada al regulador.
    • Prevista para reguladores con terminales de tornillo, no para las versiones equipadas con conectores MC4.
    • Reguladores cubiertos: MPPT 150/45, 150/60, 150/70, 250/60 y 250/70 en su ejecución Tr.
    • En reguladores de 70 A la sección del cable de batería es considerable, por lo que la sujeción del mazo bajo la cubierta evita esfuerzos mecánicos sobre los bornes.

    Selección del tamaño correcto

    • Cada tamaño de WireBox es específico de un grupo de modelos de regulador: la elección se hace por el modelo exacto del MPPT, no por su potencia.
    • MPPT WireBox-S 75-10/15
    • MPPT WireBox-S 100-15
    • MPPT WireBox-S 100-20
    • MPPT WireBox-M 100-30/50 y 150-35/45
    • MPPT WireBox-L Tr 150-45/60/70 y 250-60/70
    • MPPT WireBox-L MC4 150-45/60/70 y 250-60/70
    • MPPT WireBox-L MC4 150/70 y 250/70 VE.Can
    • MPPT WireBox-XL Tr y XL MC4 para 150-85/100 y 250-85/100, con variantes VE.Can

    Recomendaciones de instalación

    • Montar la base de acero sobre el regulador antes de anclar el conjunto a la pared: el acceso a los puntos de fijación resulta mucho más cómodo.
    • Respetar las distancias de ventilación indicadas por Victron Energy para el regulador: la carcasa cubre la zona de terminales, no la superficie de disipación.
    • Verificar el apriete de los bornes del regulador antes de cerrar la cubierta, ya que quedará oculta tras el montaje.
    • Conservar los dos tornillos de cierre: son los que garantizan que la cubierta permanezca en su sitio ante vibraciones en aplicaciones móviles.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Instalaciones fotovoltaicas de gran potencia
    • Sistemas aislados y de respaldo con reguladores de 45 a 70 A de corriente de carga.
    • Campos fotovoltaicos con tensiones de entrada de hasta 150 V o 250 V y cableado de sección elevada hasta los bornes de tornillo.
    • Salas técnicas de instalaciones industriales y agrícolas con varios reguladores de gran calibre alineados en el mismo panel.
    chevron_right Instalaciones en zonas de acceso general
    • Cuartos técnicos compartidos en comunidades de propietarios y edificios de oficinas.
    • Garajes, trasteros y almacenes donde el regulador queda al alcance de personas ajenas a la instalación.
    • Locales comerciales y explotaciones agrícolas con personal no cualificado en la zona del equipo.
    chevron_right Aplicaciones móviles y náuticas
    • Autocaravanas, camperizaciones y vehículos taller, donde la sujeción del cableado evita esfuerzos sobre los bornes por vibración.
    • Embarcaciones de recreo y profesionales con cuadros de corriente continua accesibles.
    • Equipos móviles de obra y unidades de emergencia con instalación fotovoltaica autónoma.
    chevron_right Instalaciones aisladas y de bombeo
    • Casetas de bombeo, refugios y viviendas aisladas en las que el regulador comparte espacio con otros equipos.
    • Sistemas de telecomunicaciones y videovigilancia alimentados con energía solar.
    • Estaciones de medida y señalización con acceso de mantenimiento no especializado.
    chevron_right Mantenimiento y explotación
    • Facilita las inspecciones periódicas: la cubierta se retira con dos tornillos y deja los terminales a la vista.
    • Reduce el riesgo de manipulación no autorizada de las conexiones en instalaciones gestionadas por terceros.
    • Permite mantener un criterio de montaje uniforme en parques de instalaciones con muchos reguladores del mismo modelo.

    Certificaciones y Cumplimiento Normativo

    Documentación técnica disponible

    • check Guía de instalación rápida - documento oficial de Victron Energy con la secuencia de montaje en tres pasos, adjunto a la ficha del producto.
    • check Plano acotado oficial - documento de dimensiones de Victron Energy para la referencia SCC950300200, correspondiente a la MPPT WireBox-L Tr, del que proceden las cotas indicadas.

    Sistema de calidad del fabricante

    • check ISO 9001 - certificado del sistema de gestión de la calidad de Victron Energy B.V., disponible entre la documentación adjunta a la ficha del producto.
    • check Victron Energy B.V. - fabricante con sede en De Paal 35, Almere (Países Bajos), con red oficial de distribución y soporte en Europa.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas sobre equipos Victron Energy.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    MPPT WireBox-L Tr Victron Energy

    Referencia: SCC950300210 | Carcasa de protección para reguladores MPPT 150 y 250 versión Tr

    La cubierta original que protege los terminales de corriente continua del regulador solar y ordena el cableado en instalaciones accesibles.
