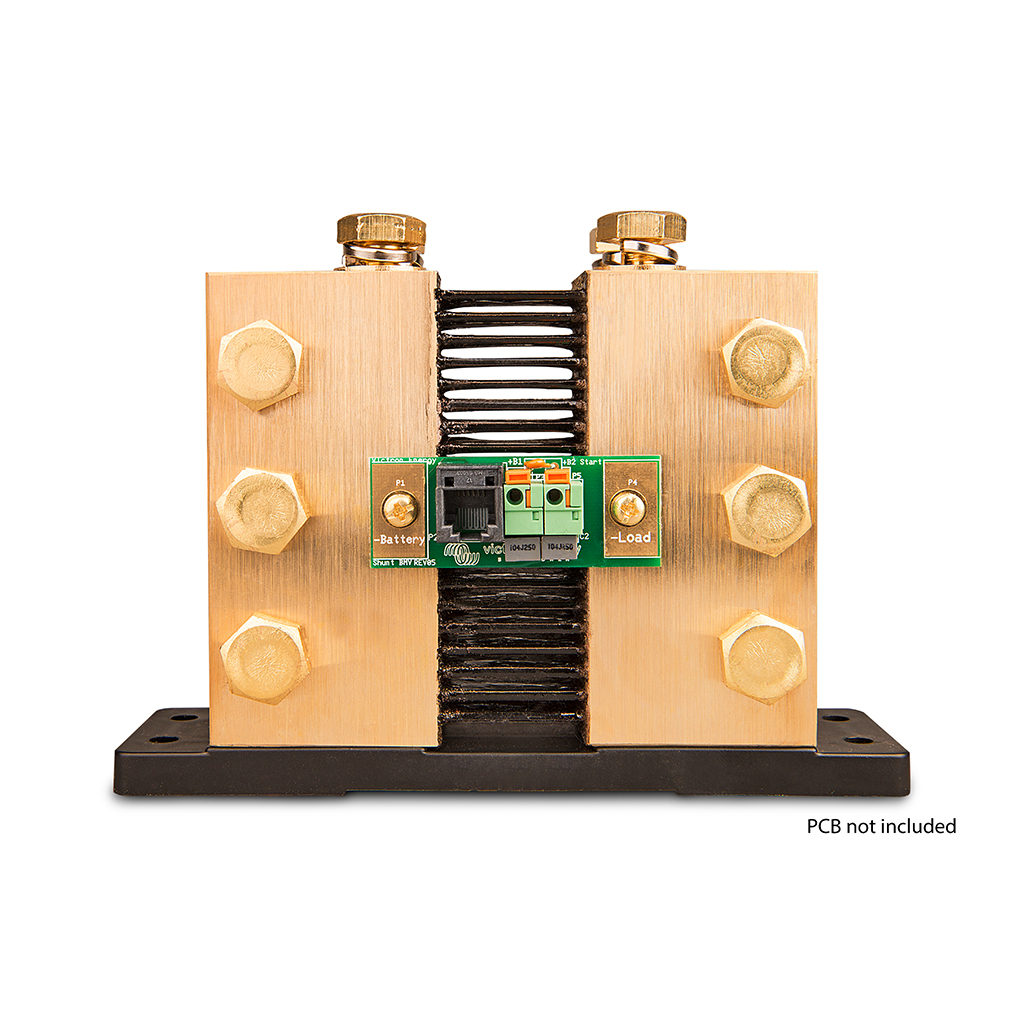

Shunt 6000A/50mV-0,5 / 5xM10
[SHU602050200] Shunt 6000A/50mV-0,5 / 5xM10
Accessory Victron Energy Shunt 6000A/50mV-0,5 / 5xM10
Specifications: 6000 A | 5.1 kg
Reference: SHU602050200
📕 Descarga de documentación
Display Name:
[SHU602050200] Shunt 6000A/50mV-0,5 / 5xM10
HS Code:
85332900
Especificaciones Técnicas Detalladas
- Corriente nominal: 6000 A
- Tensión de salida a corriente nominal: 50 mV
- Relación de derivación: 6000 A / 50 mV
- Clase de precisión: 0,5
- Tipo de señal: Salida de bajo nivel en milivoltios, compatible con monitores de batería y vatímetros
- Conexiones de potencia: 5 terminales roscados M10
- Terminales de medición: Dos puntos de derivación para la señal de 50 mV
- Peso: 5,1 kg
- Material conductor: Manganina sobre soporte de cobre, estable frente a la temperatura
- Montaje: Fijación sobre base, instalación en armario o cuadro de continua
- Función: Medición de corriente continua de alta intensidad por caída de tensión
- Instalación: En serie sobre el polo negativo del banco de baterías
- Compatibilidad: Monitores de batería y vatímetros que admitan shunt externo de 50 mV
Datos de Rendimiento
Capacidad de Medición
- Corriente máxima medible: 6000 A
- Caída de tensión a fondo de escala: 50 mV
- Linealidad y precisión clase 0,5 en todo el rango
Integración del Sistema
- Señal normalizada de 50 mV, estándar de la industria
- Permite cálculo de estado de carga y consumo en monitores externos
- Apto para parques de baterías de gran capacidad y sistemas de telegestión
Aplicaciones Detalladas y Casos de Uso
Bancos de baterías de gran capacidad
- Medición de corriente de carga y descarga en parques de baterías estacionarios
- Supervisión de instalaciones fotovoltaicas aisladas de gran tamaño
- Control de consumo en sistemas de respaldo de continua
Aplicaciones industriales y telecomunicaciones
- Estaciones de telecomunicaciones con alimentación de continua
- Sistemas de tracción y propulsión eléctrica de alta intensidad
- Plataformas de adquisición de datos y telemetría energética
Náutica y vehículos pesados
- Embarcaciones con grandes consumidores y bancos de servicio
- Vehículos eléctricos e híbridos con elevadas corrientes de potencia
- Medición fiable en entornos con vibración y temperatura variable
Certificaciones y Cumplimiento Normativo Completo
Directivas Europeas
- Marcado CE - Conformidad con la legislación de la Unión Europea
- Directiva EMC 2014/30/UE - Compatibilidad electromagnética
- Directiva LVD 2014/35/UE - Baja tensión
Estándares y Medio Ambiente
- RoHS 2011/65/UE y 2015/863/UE - Restricción de sustancias peligrosas
- EN 55014-1 / EN 55014-2 - Normas armonizadas de EMC
- Fabricación Victron Energy - Sistema de gestión de calidad ISO 9001
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy Shunt 6000A/50mV
Referencia: SHU602050200 | Derivador de corriente de precisión
La solución definitiva para la medición precisa de altas corrientes en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
