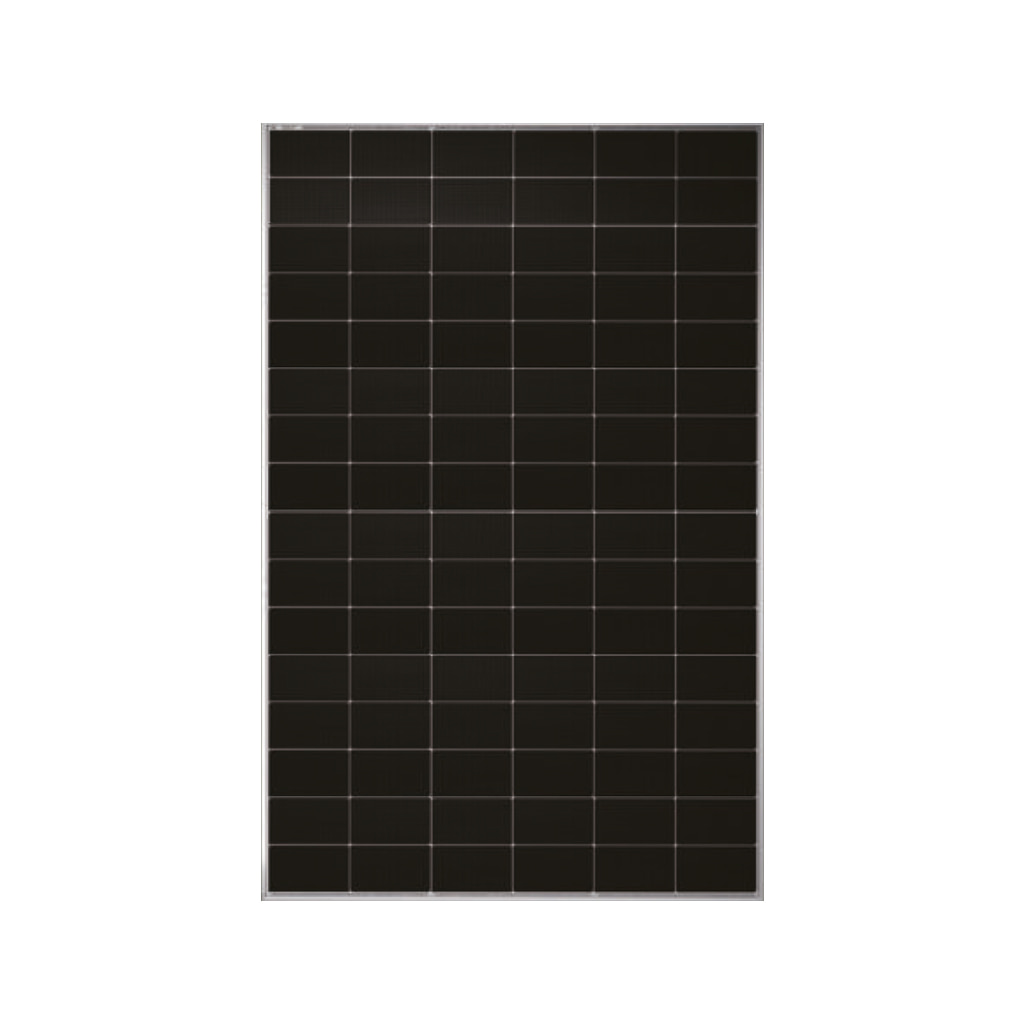

Tongwei TWMNH-48HW455 455W
[SOL0470] Tongwei TWMNH-48HW455 455W
N-Type Tier 1 monofacial solar panel (96 cells) 455W
Dimensions: 1762x1134x30mm. Weight: 23.7kg
36 panels per pallet.
15-year warranty
For shipments of fewer than 6 units, Techno Sun is not responsible for any damage caused by the carrier.
📕 Descarga de documentación
Display Name:
[SOL0470] Tongwei TWMNH-48HW455 455W
HS Code:
85414300
Arquitectura y Tecnología del Módulo
Célula TNC tipo N de media célula
96 medias células monocristalinas de tipo N en disposición 6 x 16. El corte en media célula reduce las pérdidas resistivas y mejora el comportamiento del módulo ante sombreados parciales sobre una de las mitades.
Doble vidrio monofacial
Vidrio frontal semitemplado de 2,0 mm con capa antirreflectante y vidrio posterior semitemplado de 2,0 mm. El encapsulado entre dos vidrios aporta rigidez y estabilidad dimensional al laminado.
Marco negro anodizado
Marco de aleación de aluminio anodizado en negro, coherente con el acabado del laminado, para instalaciones residenciales donde el aspecto del campo fotovoltaico es relevante.
Cableado y protección
Caja de conexiones IP68 con tres diodos de derivación y cable de salida de 4,0 mm² con 1200 mm de longitud por polo, personalizable bajo pedido.
Especificaciones Técnicas Detalladas
| Característica eléctrica (STC) | TWMNH-48HW455 |
|---|---|
| Potencia máxima (Pmax) | 455 W |
| Tensión de circuito abierto (Voc) | 36,10 V |
| Corriente de cortocircuito (Isc) | 15,89 A |
| Tensión a máxima potencia (Vmp) | 30,44 V |
| Corriente a máxima potencia (Imp) | 14,95 A |
| Eficiencia del módulo | 22,8 % |
| Tolerancia de potencia de salida | 0 a +3 % |
STC: irradiancia 1000 W/m², temperatura de célula 25 °C, masa de aire 1,5. Tolerancia de medición ±3 %.
| Parámetro mecánico | TWMNH-48HW455 |
|---|---|
| Tipo de célula | TNC (célula monocristalina tipo N) |
| Disposición de células | 96 (6 x 16), media célula |
| Dimensiones | 1762 ±2 x 1134 ±2 x 30 mm |
| Peso | 23,7 kg |
| Vidrio frontal | Vidrio semitemplado de 2,0 mm con capa antirreflectante |
| Vidrio posterior | Vidrio semitemplado de 2,0 mm |
| Marco | Aleación de aluminio anodizado en color negro |
| Caja de conexiones | IP68 con 3 diodos de derivación |
| Cable de salida | 4,0 mm² |
| Longitud de cable | +1200 mm / -1200 mm, longitud personalizable |
| Carga de viento / nieve | 2400 Pa / 5400 Pa |
| Embalaje | 36 unidades por palé, 936 unidades por contenedor 40'HC |
| Parámetro operativo | TWMNH-48HW455 |
|---|---|
| Temperatura de operación | -40 °C a +70 °C |
| Tensión máxima del sistema | 1500 V DC |
| Capacidad máxima del fusible en serie | 30 A |
| Coeficiente de temperatura de Pmax | -0,28 %/°C |
| Coeficiente de temperatura de Voc | -0,24 %/°C |
| Coeficiente de temperatura de Isc | +0,046 %/°C |
| Garantía de materiales | 15 años |
| Garantía de potencia lineal | 30 años |
Datos de Rendimiento y Curva I-V
La ficha técnica del TWMNH-48HW455 recoge las curvas I-V y de potencia a 25 °C de temperatura de célula para irradiancias de 1000, 800, 600, 400 y 200 W/m², junto con la curva de garantía de salida lineal a 30 años.
Límites operacionales
- Temperatura de operación de -40 °C a +70 °C
- Tensión máxima del sistema de 1500 V DC
- Fusible máximo en serie de 30 A
- Carga de viento de 2400 Pa y carga de nieve de 5400 Pa
Comportamiento térmico
- Coeficiente de temperatura de Pmax: -0,28 %/°C
- Coeficiente de temperatura de Voc: -0,24 %/°C
- Coeficiente de temperatura de Isc: +0,046 %/°C
- Tolerancia de potencia de salida de 0 a +3 %
Garantía de salida lineal
- Degradación igual o inferior al 1 % durante el primer año
- Degradación anual igual o inferior al 0,4 %
- 89,40 % de potencia garantizada en el año 25
- 87,40 % de potencia garantizada en el año 30
| Rango de potencia de la serie 48HW | Voc | Isc |
|---|---|---|
| 445 W | 35,80 V | 15,79 A |
| 450 W | 35,95 V | 15,84 A |
| 455 W (esta referencia) | 36,10 V | 15,89 A |
| 460 W | 36,25 V | 15,94 A |
| 465 W | 36,40 V | 15,99 A |
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial
- Viviendas unifamiliares con cubierta inclinada donde el formato de 1762 x 1134 mm facilita la distribución del campo
- Rehabilitaciones y tejados con superficie disponible fragmentada
- Instalaciones donde la estética del marco negro y el laminado oscuro es un requisito del cliente o de la normativa urbanística local
Pequeño terciario y comercio
- Locales comerciales, oficinas y pequeñas naves con potencia contratada moderada
- Cubiertas con limitación de carga donde los 23,7 kg por módulo reducen la sobrecarga estructural
- Ampliaciones de instalaciones existentes en tensiones de cadena compatibles con Voc de 36,10 V
Instalaciones con manipulación en altura
- Tejados de acceso complicado en los que el peso y las dimensiones del módulo condicionan el izado
- Montajes sobre cubierta de teja donde la longitud de cable de 1200 mm por polo simplifica el interconexionado
- Campos con cadenas cortas gracias a la baja tensión de circuito abierto por módulo
Climas exigentes
- Emplazamientos con nieve estacional, con carga admisible de 5400 Pa
- Zonas costeras verificadas frente a niebla salina según IEC 61701
- Entornos agrícolas con presencia de amoniaco según IEC 62716
Consideraciones de Instalación
Dimensionado eléctrico
- Voc de 36,10 V en STC: corregir a la temperatura mínima del emplazamiento con -0,24 %/°C antes de fijar el número de módulos por cadena
- Isc de 15,89 A y fusible máximo en serie de 30 A
- Tensión máxima de sistema de 1500 V DC
Montaje mecánico
- Módulo de 1762 x 1134 x 30 mm y 23,7 kg
- Marco de aluminio anodizado negro con orificios de fijación conforme al manual de instalación de Tongwei adjunto a este producto
- Módulo monofacial: la cara posterior no aporta generación adicional
Logística
- 36 unidades por palé
- 936 unidades por contenedor de 40 pies High Cube
- Peso unitario del módulo de 23,7 kg
Certificaciones y Cumplimiento Normativo
Sistemas de gestión
- ISO 9001:2015 - Sistema de gestión de la calidad
- ISO 14001:2015 - Sistema de gestión ambiental
- ISO 45001:2018 - Seguridad y salud en el trabajo
- ISO 50001:2018 - Sistema de gestión de la energía
- IEC 62941:2019 - Sistema de calidad para la fabricación de módulos fotovoltaicos
Certificación de producto
- IEC 61215 (2021) - Cualificación de diseño y homologación
- IEC 61730 (2023) - Cualificación para la seguridad
- IEC 62804 - Ensayo de degradación inducida por potencial (PID)
- IEC 61701 - Resistencia a la niebla salina
- IEC 62716 - Resistencia al amoniaco
- IEC 60068-2-68 - Resistencia a la arena
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales: cálculo de cadenas, compatibilidad con inversores monofásicos y trifásicos, criterios de fijación en cubierta inclinada y gestión de garantía con el fabricante.
Panel Solar Tongwei TWMNH-48HW455 455 W
Referencia: SOL0470 | Módulo monofacial tipo N de 455 W
Formato compacto de 1762 x 1134 mm y 23,7 kg con 22,8 % de eficiencia, marco negro anodizado y 30 años de garantía de potencia lineal para autoconsumo residencial y pequeño terciario.
| _Marca | Tongwei |
| Solar module type | Monofacial |
| _Potencia | 455 |
| _Color Marco | Negro |
