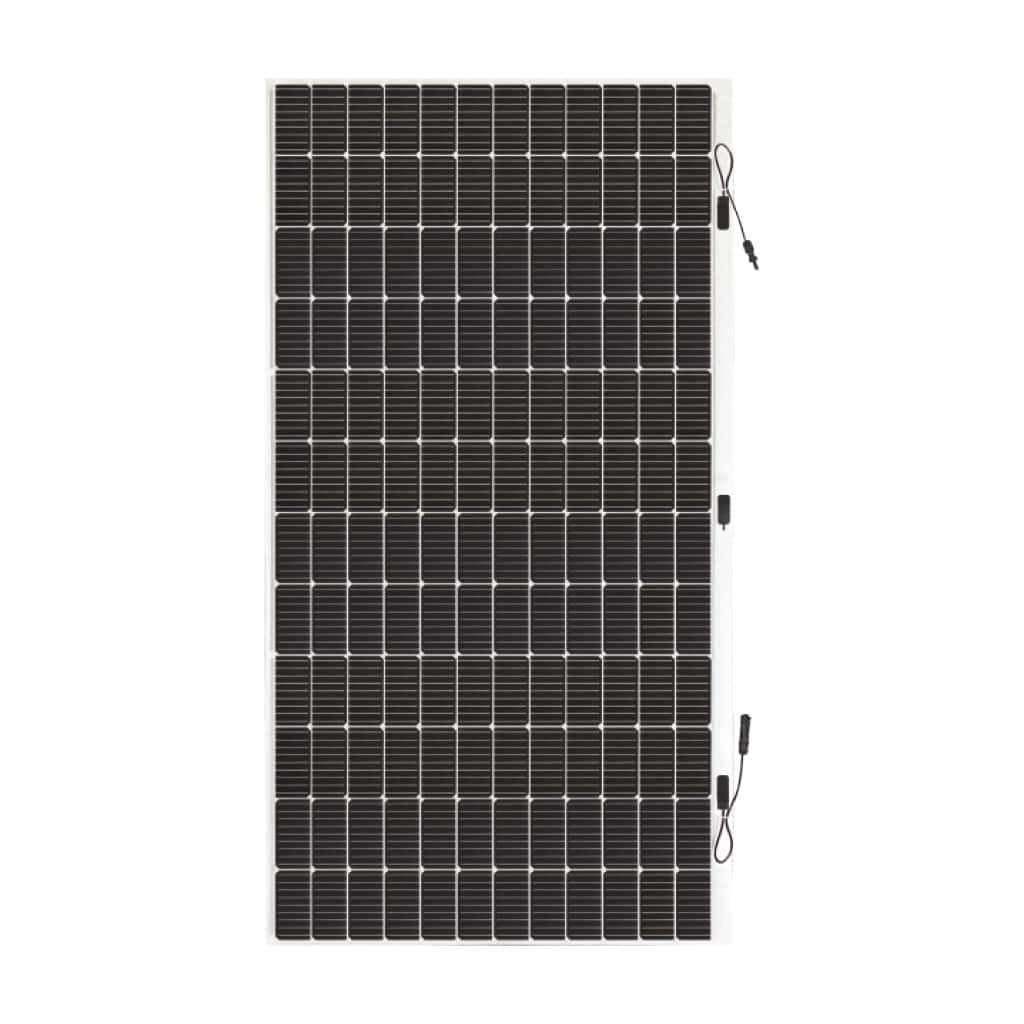

Sunman Panel Flexible SMF520J-12X12UW 520W

Sunman Panel Flexible SMF520J-12X12UW 520W

[SOL0617] Sunman Panel Flexible SMF520J-12X12UW 520W

https://b2b.technosun.com/web/image/product.template/43865/image_1920?unique=3fe4a45

Flexible monocrystalline solar module, with a weight reduction of up to 70% compared to a conventional panel, requires support as it does not include holes for fixing.
12 years of warranty and 25 years of production.

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [SOL0617] Sunman Panel Flexible SMF520J-12X12UW 520W
    HS Code: 85414300

    Sunman eArc SMF520J-12X12UW 520W

    Módulo fotovoltaico flexible sin vidrio de 520 Wp y solo 7,7 kg de peso

    Panel solar monocristalino flexible y sin marco de la familia eArc, fabricado sin vidrio con un peso un 70 % inferior al de un módulo convencional. Su tecnología de instalación por adhesión directa (Quick-Bonding) permite integrarlo sobre la superficie de montaje sin perforaciones, ideal para cubiertas ligeras y soportes que no admiten cargas elevadas.

    SKU

    SOL0617

    Potencia

    520 Wp

    Peso

    7,7 kg

    Tecnología

    Flexible sin marco

    Especificaciones Técnicas Detalladas

    • Potencia máxima (PMAX): 520 Wp
    • Tolerancia de potencia: 0/+5 W
    • Tensión en máxima potencia (VMPP): 42,3 V
    • Corriente en máxima potencia (IMPP): 12,31 A
    • Tensión de circuito abierto (VOC): 49,5 V
    • Corriente de cortocircuito (ISC): 13,56 A
    • Eficiencia del módulo: 19,3 %
    • Clase de aplicación: Clase A
    • Condiciones STC: 1.000 W/m², célula a 25 °C, AM 1,5
    • Potencia máxima (PMAX): 429,2 W
    • Tensión en máxima potencia (VMPP): 41,8 V
    • Corriente en máxima potencia (IMPP): 10,26 A
    • Tensión de circuito abierto (VOC): 49,8 V
    • Corriente de cortocircuito (ISC): 10,82 A
    • NMOT: 41 ±2 °C
    • Coeficiente de temperatura de PMAX: -0,34 %/°C
    • Coeficiente de temperatura de VOC: -0,26 %/°C
    • Coeficiente de temperatura de ISC: 0,033 %/°C
    • Condiciones NMOT: 800 W/m², 20 °C, viento 1 m/s
    • Tipo de célula: Monocristalina de silicio (182 mm, media célula)
    • Número de células: 144 (12 × 12)
    • Dimensiones del módulo: 2.246 × 1.197 × 2 mm
    • Peso: 7,7 kg
    • Construcción: Sin vidrio (glass-free), flexible
    • Lámina posterior: Blanco (backsheet)
    • Marco: Sin marco (frameless)
    • Caja de conexiones (J-Box): IP68
    • Cables de salida: 4,0 mm², (+) 450 mm / (-) 450 mm
    • Conector: Compatible MC4
    • Módulos por palet: 66 unidades
    • Unidades por contenedor 20' GP: 264
    • Unidades por contenedor 40' HC: 528
    • Garantía de producto: 12 años
    • Garantía de potencia lineal: 25 años

    Datos de Rendimiento y Curvas de Eficiencia

    Límites Operacionales

    • Temperatura de operación: -40 a +85 °C
    • Tensión máxima del sistema: 1.500 VDC (IEC)
    • Capacidad máxima del fusible en serie: 25 A

    Ventajas Constructivas

    • Módulo sin vidrio un 70 % más ligero que un panel convencional
    • Instalación por adhesión Quick-Bonding sobre la superficie, sin perforaciones
    • Integración con la superficie que preserva la estanqueidad de la cubierta

    Durabilidad

    • Supera los mismos ensayos de durabilidad que los módulos de vidrio (IEC 61215:2016 e IEC 61730:2016)
    • Ensayos de PID y niebla salina de nivel 8 superados
    • Garantía de potencia del 84,8 % a los 25 años

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Cubiertas con capacidad de carga limitada
    • Peso de solo 7,7 kg que permite el montaje sobre cubiertas ligeras y naves industriales con estructura de baja carga
    • Instalación por adhesión que evita perforar la cubierta y mantiene su estanqueidad
    • Solución idónea cuando una estructura convencional de paneles de vidrio resultaría inviable
    chevron_right Superficies curvas y movilidad
    • Módulo flexible adaptable a superficies con cierta curvatura
    • Apto para aplicaciones náuticas, vehículos y caravanas donde el peso es crítico
    • Construcción sin marco y sin vidrio que reduce el riesgo de rotura por vibración
    chevron_right Instalación rápida y económica
    • El sistema Quick-Bonding reduce el tiempo de trabajo en cubierta y los costes de instalación
    • Caja de conexiones IP68 y conectores compatibles MC4 para una integración sencilla
    • Configuración logística de 66 módulos por palet para proyectos de gran volumen

    Certificaciones y Cumplimiento Normativo Completo

    Certificados de Producto

    • check IEC 61215:2016 - Cualificación de diseño y homologación de módulos fotovoltaicos
    • check IEC 61730:2016 - Requisitos de seguridad eléctrica de módulos fotovoltaicos
    • check UL 61730 - Norma de seguridad para módulos fotovoltaicos (EE. UU.)
    • check Ensayo PID - Resistencia a la degradación inducida por potencial

    Resistencia Ambiental

    • check Niebla salina nivel 8 - Resistencia a la corrosión en ambientes marinos
    • check Marcado CE - Conformidad con la normativa europea
    • check Caja de conexiones IP68 - Protección total frente a polvo y agua

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL SUNMAN

    Sunman eArc SMF520J-12X12UW 520W

    Referencia: SOL0617 | Módulo fotovoltaico flexible

    La solución definitiva para la generación fotovoltaica en cubiertas ligeras y superficies que demandan el mínimo peso y la máxima fiabilidad.
