VE.Bus BMS NG - VICTRON ENERGY

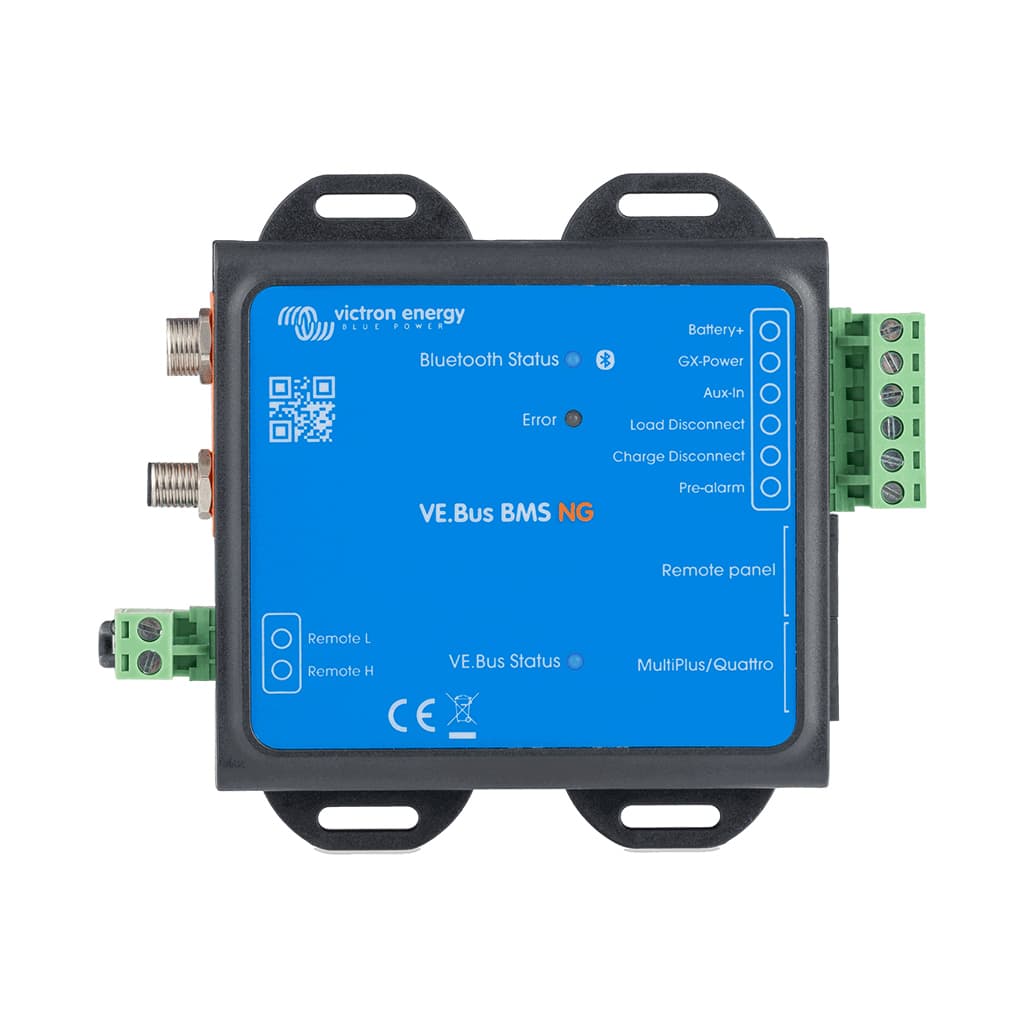

[BMS300200300] VE.Bus BMS NG - VICTRON ENERGY
El VE.Bus BMS NG es un sistema de gestión de baterías (BMS) todo en uno (BMS) para baterías Lithium NG de Victron (no compatible con baterías Lithium Battery Smart de Victron), diseñado para sistemas con inversores o inversores/cargadores Victron que usen comunicación VE.Bus. Monitoriza y protege las baterías de la sobretensión y la subtensión de cualquiera de las celdas, y también de las temperaturas excesivamente altas o bajas.
📕 Descarga de documentación
Nombre mostrado:
[BMS300200300] VE.Bus BMS NG - VICTRON ENERGY
Código HS:
85437090
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 9 - 70 VCC
- Consumo de corriente, funcionamiento normal: 10 mA (excluyendo la corriente de desconexión de cargas)
- Consumo de corriente, baja tensión en las celdas: 2 mA
- Consumo de corriente, apagado mediante terminal remoto: 1,50 mA
- Salida GX-Power: 1 A
- Entrada Aux-in: 1 A
- Corriente nominal de salida de prealarma: 1 A, sin protección frente a cortocircuitos
- Salida de desconexión de la carga (LOAD): normalmente con tensión (salida ≈ alimentación − 1 V), flotación al desconectar; límite de corriente de la fuente 1 A
- Salida de desconexión del cargador: normalmente con tensión (salida ≈ alimentación − 1 V), flotación al desconectar; límite de corriente de la fuente 10 mA
- Salida de prealarma: se activa al menos 30 segundos antes de la desconexión de cargas por subtensión de celda
- On/off remoto: terminales Remote L y Remote H, cuatro modos de operación configurables
- Puerto de comunicación VE.Bus: dos conectores RJ45 para conectar productos VE.Bus
- Indicadores LED: tres LED (estado Bluetooth, advertencias/alarmas y estado VE.Bus)
- Conectividad inalámbrica: Bluetooth Smart con VictronConnect e Instant Readout
- Temperatura de trabajo: de −20 a +50 °C (0 - 120 °F)
- Humedad: máximo 95 % (sin condensación)
- Tipo de protección: IP20
- Material de la carcasa: ABS
- Color: negro mate con adhesivo azul
- Dimensiones (al x an x p): 23,2 x 95,0 x 105,8 mm
- Peso: 120 g
Datos de Rendimiento y Capacidad del Sistema
Escalabilidad del Banco
- Hasta 50 baterías Lithium NG con configuraciones de 12 V o 24 V; hasta 25 con baterías de 48 V
- Hasta 192 kWh con baterías de 12 V, 384 kWh con 24 V y 128 kWh con 48 V
Protección por Celda
- Deshabilita la inversión VE.Bus ante subtensión de celda
- Deshabilita la carga ante sobretensión o temperatura fuera de rango
Salidas de Control
- Control on/off remoto de BatteryProtect, inversores, convertidores CC-CC y relés
- Gestión de cargadores Smart IP43, Cyrix-Li-Charge y Cyrix-Li-ct mediante salida CHARGER
Aplicaciones Detalladas y Casos de Uso
Almacenamiento Residencial e Industrial
- Bancadas de gran capacidad de baterías Lithium NG con inversores/cargadores MultiPlus y Quattro
- Sistemas de 12 V, 24 V y 48 V con hasta 50 baterías en serie/paralelo
Monitorización Inalámbrica
- Configuración y diagnóstico mediante Bluetooth Smart y la aplicación VictronConnect
- Lectura instantánea del estado de carga, temperatura, advertencias y alarmas
Control Remoto del Sistema
- Conexión a dispositivo GX (Cerbo GX), panel DMC o mochila VE.Bus Smart mediante Remote panel
- Desconexión coordinada de cargadores solares VE.Direct y VE.Can a través del dispositivo GX
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- Seguridad - EN 60950
- Emisiones - EN 61000-6-3, EN 55014-1
- Inmunidad - EN 61000-6-2, EN 61000-6-1, EN 55014-2
Normativa de Automoción
- Automoción - EN 50498
Componentes Compatibles de la Serie VE.Bus
Este producto pertenece a la serie VE.Bus de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Interfaces de Comunicación
- ASS030140000 — MK3-USB Interface (VE.Bus a USB)
- ASS030537010 — VE.Bus Smart dongle
Cables de Comunicación
- ASS030510120 — Cable de control de alternador VE.Bus BMS a BMS 12-200
Adaptadores de Conexión
- ASS030120210 — Interface MK2.2b (VE.Bus a RS232)
- ASS030140030 — Interface MK3-USB-C (VE.Bus a USB-C)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron VE.Bus BMS NG
Referencia: BMS300200300 | Sistema de Gestión de Baterías
La solución definitiva para la gestión de bancadas de baterías Lithium NG en sistemas Victron VE.Bus que demandan máxima fiabilidad y eficiencia energética.
