VE.Bus BMS NG - VICTRON ENERGY
[BMS300200300] VE.Bus BMS NG - VICTRON ENERGY
Accessory Victron Energy VE.Bus BMS NG
Specifications: 0.31 kg
Reference: BMS300200300
📕 Descarga de documentación
Display Name:
[BMS300200300] VE.Bus BMS NG - VICTRON ENERGY
HS Code:
85437090
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 9 - 70 VCC
- Consumo de corriente, funcionamiento normal: 10 mA (excluyendo la corriente de desconexión de cargas)
- Consumo de corriente, baja tensión en las celdas: 2 mA
- Consumo de corriente, apagado mediante terminal remoto: 1,50 mA
- Salida GX-Power: 1 A
- Entrada Aux-in: 1 A
- Corriente nominal de salida de prealarma: 1 A, sin protección frente a cortocircuitos
- Salida de desconexión de la carga (LOAD): normalmente con tensión (salida ≈ alimentación − 1 V), flotación al desconectar; límite de corriente de la fuente 1 A
- Salida de desconexión del cargador: normalmente con tensión (salida ≈ alimentación − 1 V), flotación al desconectar; límite de corriente de la fuente 10 mA
- Salida de prealarma: se activa al menos 30 segundos antes de la desconexión de cargas por subtensión de celda
- On/off remoto: terminales Remote L y Remote H, cuatro modos de operación configurables
- Puerto de comunicación VE.Bus: dos conectores RJ45 para conectar productos VE.Bus
- Indicadores LED: tres LED (estado Bluetooth, advertencias/alarmas y estado VE.Bus)
- Conectividad inalámbrica: Bluetooth Smart con VictronConnect e Instant Readout
- Temperatura de trabajo: de −20 a +50 °C (0 - 120 °F)
- Humedad: máximo 95 % (sin condensación)
- Tipo de protección: IP20
- Material de la carcasa: ABS
- Color: negro mate con adhesivo azul
- Dimensiones (al x an x p): 23,2 x 95,0 x 105,8 mm
- Peso: 120 g
Datos de Rendimiento y Capacidad del Sistema
Escalabilidad del Banco
- Hasta 50 baterías Lithium NG con configuraciones de 12 V o 24 V; hasta 25 con baterías de 48 V
- Hasta 192 kWh con baterías de 12 V, 384 kWh con 24 V y 128 kWh con 48 V
Protección por Celda
- Deshabilita la inversión VE.Bus ante subtensión de celda
- Deshabilita la carga ante sobretensión o temperatura fuera de rango
Salidas de Control
- Control on/off remoto de BatteryProtect, inversores, convertidores CC-CC y relés
- Gestión de cargadores Smart IP43, Cyrix-Li-Charge y Cyrix-Li-ct mediante salida CHARGER
Aplicaciones Detalladas y Casos de Uso
Almacenamiento Residencial e Industrial
- Bancadas de gran capacidad de baterías Lithium NG con inversores/cargadores MultiPlus y Quattro
- Sistemas de 12 V, 24 V y 48 V con hasta 50 baterías en serie/paralelo
Monitorización Inalámbrica
- Configuración y diagnóstico mediante Bluetooth Smart y la aplicación VictronConnect
- Lectura instantánea del estado de carga, temperatura, advertencias y alarmas
Control Remoto del Sistema
- Conexión a dispositivo GX (Cerbo GX), panel DMC o mochila VE.Bus Smart mediante Remote panel
- Desconexión coordinada de cargadores solares VE.Direct y VE.Can a través del dispositivo GX
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- Seguridad - EN 60950
- Emisiones - EN 61000-6-3, EN 55014-1
- Inmunidad - EN 61000-6-2, EN 61000-6-1, EN 55014-2
Normativa de Automoción
- Automoción - EN 50498
Componentes Compatibles de la Serie VE.Bus
Este producto pertenece a la serie VE.Bus de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Interfaces de Comunicación
- ASS030140000 — MK3-USB Interface (VE.Bus a USB)
- ASS030537010 — VE.Bus Smart dongle
Cables de Comunicación
- ASS030510120 — Cable de control de alternador VE.Bus BMS a BMS 12-200
Adaptadores de Conexión
- ASS030120210 — Interface MK2.2b (VE.Bus a RS232)
- ASS030140030 — Interface MK3-USB-C (VE.Bus a USB-C)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

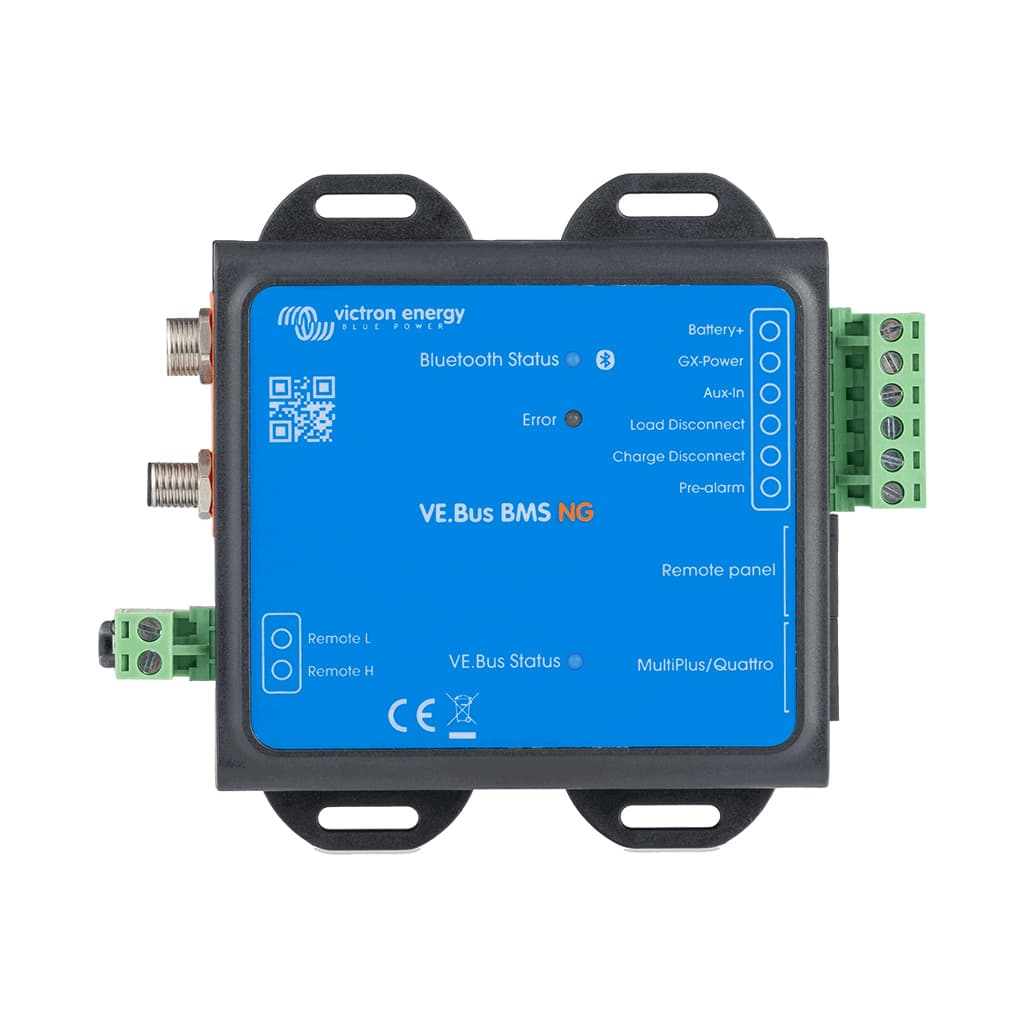

Victron VE.Bus BMS NG
Referencia: BMS300200300 | Sistema de Gestión de Baterías
La solución definitiva para la gestión de bancadas de baterías Lithium NG en sistemas Victron VE.Bus que demandan máxima fiabilidad y eficiencia energética.
