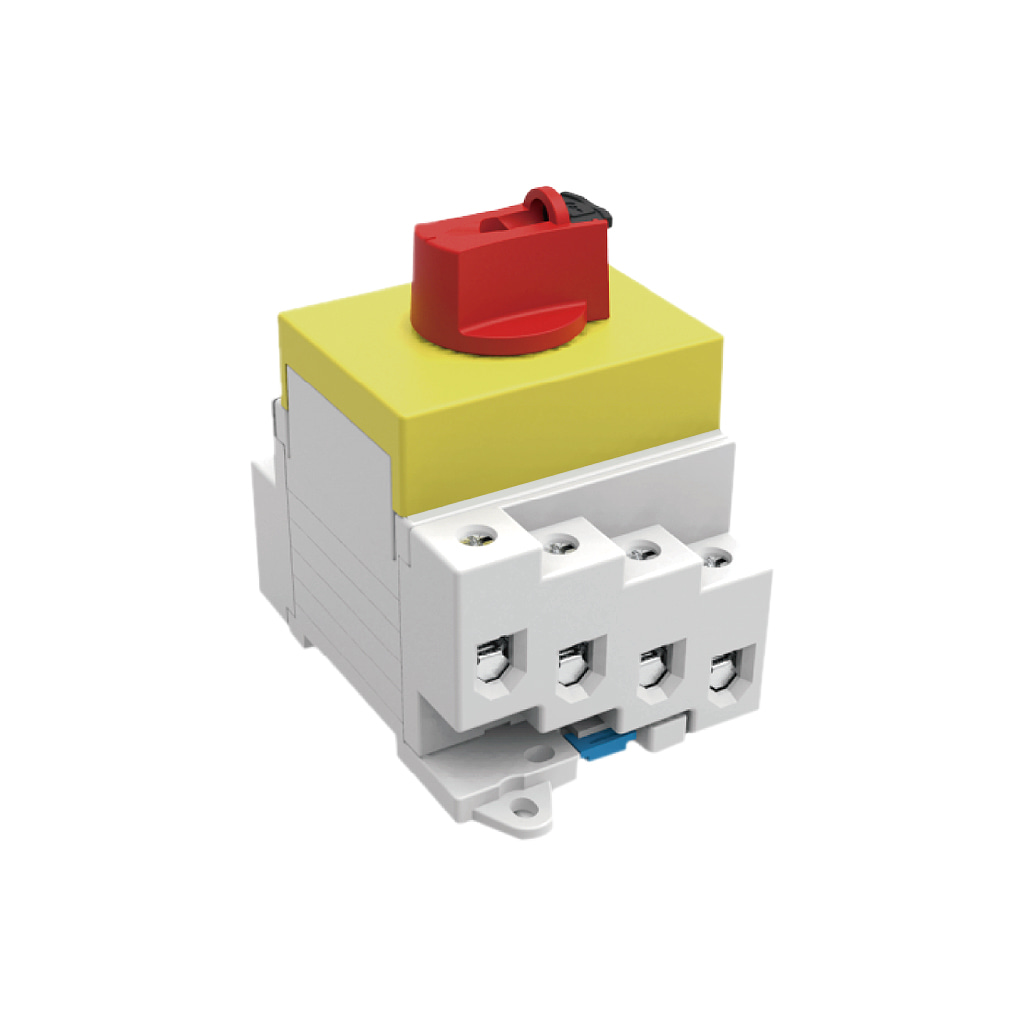

PROJOY PEDSC120R-DB32-4 4P 1200V/32A
[ELE1117] PROJOY PEDSC120R-DB32-4 4P 1200V/32A
Desconectador DC de 4 polos.
Soporta hasta 1200V y 32A.
📕 Descarga de documentación
Nombre mostrado:
[ELE1117] PROJOY PEDSC120R-DB32-4 4P 1200V/32A
Código HS:
8535309090
Especificaciones Técnicas Detalladas
Datos de la ficha técnica de la serie PEDSC100R/120R de Projoy Electric.
| Parámetro | Valor |
|---|---|
| Norma de ensayo declarada | AS 60947.3:2018 y AS/NZS IEC 60947.1:2015 |
| Categoría de utilización | DC-PV2 |
| Tensión nominal de la ejecución 120R | 1200 V CC |
| Tensión nominal de aislamiento Ui | 1500 V |
| Corriente térmica nominal Ith | 32 A |
| Tensión soportada a impulsos Uimp | 8000 V |
| Poder de cierre en cortocircuito Icw | 1000 A |
| Número de polos de continua | 4 polos, correspondientes a 2 ramas |
| Diseño | No polarizado |
Corriente admisible declarada en la ficha técnica para la ejecución de 4 polos y 2 ramas de la serie 120R, en función de la tensión de trabajo.
| Tensión de trabajo | Categoría | Corriente admisible |
|---|---|---|
| 300 V CC | PV2 | 32 A |
| 600 V CC | PV2 | 32 A |
| 800 V CC | PV2 | 16 A |
| 1000 V CC | PV2 | 9 A |
| 1200 V CC | PV2 | 9 A |
La tabla corresponde a la ejecución de cuatro polos con dos ramas independientes. Las ejecuciones de la misma serie que agrupan los cuatro polos sobre una sola rama declaran valores superiores. Conviene contrastar la tensión de trabajo del proyecto con esta tabla antes de fijar la corriente de diseño.
| Parámetro | Valor |
|---|---|
| Posiciones del mando rotativo | Abierto a las 9 horas y cerrado a las 12 horas; opcionalmente abierto a las 12 horas y cerrado a las 3 horas |
| Vida mecánica | 10.000 maniobras |
| Par de maniobra de apertura y cierre | 0,9 a 1,3 Nm |
| Sección máxima de cable, conductor rígido o normalizado | 4 a 16 mm2 |
| Sección máxima de cable, conductor flexible | 4 a 10 mm2 |
| Sección máxima de cable, conductor flexible con puntera multifilar | 4 a 10 mm2 |
| Par de apriete de los tornillos de borne M4 | 1,2 a 1,8 Nm |
| Par de apriete de los tornillos de fijación de la carcasa ST4.2, en acero inoxidable 304 | 1,5 a 2,0 Nm |
| Par de apriete de los tornillos del mando M3 | 0,5 a 0,7 Nm |
| Par de apriete del cableado sobre la base | 1,1 a 1,4 Nm |
| Parámetro | Valor |
|---|---|
| Temperatura de funcionamiento | -40 °C a 85 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Grado de protección del eje de mando y de la tuerca de fijación | IP66 |
| Grado de contaminación | 2 |
| Categoría de sobretensión | III |
| Material | Retardante a la llama |
| Instalación | Montaje en cuadro o panel, con frontal de 94,9 x 60,2 mm |
| Espesor admisible del panel | 1 a 3 mm |
| Fijación | Cuatro taladros con distancia entre centros de 48 mm o de 36 mm según el juego de fijación |
Datos de Servicio y Límites Operacionales
Capacidad de corte y aislamiento
- Categoría de utilización DC-PV2, específica de circuitos fotovoltaicos.
- Tensión nominal de aislamiento Ui de 1500 V y tensión soportada a impulsos Uimp de 8000 V.
- Poder de cierre en cortocircuito Icw de 1000 A.
- Vida mecánica de 10.000 maniobras.
Reducción por tensión de trabajo
- La corriente admisible es de 32 A hasta 600 V, de 16 A a 800 V y de 9 A a 1000 y 1200 V.
- La ejecución de cuatro polos secciona dos ramas completas, con positivo y negativo por rama.
- El diseño no polarizado permite conectar el aparato sin atender a la orientación del circuito.
Robustez y consignación
- Funcionamiento y almacenamiento entre -40 °C y 85 °C.
- Grado IP66 en el eje de mando y en la tuerca de fijación.
- Mando rotativo con posición de bloqueo para consignar la instalación durante el mantenimiento.
Aplicaciones Detalladas y Casos de Uso
Corte de continua en instalaciones fotovoltaicas
- Punto de seccionamiento entre el generador fotovoltaico y el inversor.
- Seccionamiento simultáneo de los conductores positivo y negativo de dos ramas.
- Instalaciones con tensión de campo de hasta 1200 V en continua.
Consignación para trabajos de mantenimiento
- Bloqueo del mando en posición de abierto antes de intervenir sobre el campo o el inversor.
- Corte visible que permite verificar la ausencia de tensión antes de manipular el circuito.
- Vida mecánica de 10.000 maniobras para instalaciones con operaciones frecuentes.
Montaje en cuadros y envolventes
- Instalación sobre el frontal de un cuadro con espesor de panel de 1 a 3 mm.
- Fijación por cuatro taladros con distancia entre centros de 48 mm o de 36 mm.
- Emplazamientos con exigencia de estanquidad en el eje de mando, con grado IP66 declarado.
Normativa Declarada
Normas de ensayo
- AS 60947.3:2018 - norma de ensayo declarada para los aparatos de la serie PEDSC
- AS/NZS IEC 60947.1:2015 - norma general de aparamenta declarada en la ficha técnica
- Categoría DC-PV2 - categoría de utilización declarada, específica de circuitos fotovoltaicos
Grados y clasificaciones
- IP66 - grado de protección declarado del eje de mando y de la tuerca de fijación
- Grado de contaminación 2 - clasificación declarada en la ficha técnica
- Categoría de sobretensión III - clasificación declarada en la ficha técnica
Notas de Instalación
La corriente de diseño debe elegirse a partir de la tabla de corriente por tensión de trabajo. En la ejecución de cuatro polos con dos ramas, la corriente admisible cae de 32 A a 9 A cuando la tensión pasa de 600 V a 1000 o 1200 V, por lo que el valor de 32 A del nombre corresponde a la corriente térmica nominal Ith y no a la corriente utilizable a cualquier tensión.
Los pares de apriete declarados por el fabricante son 1,2 a 1,8 Nm en los tornillos de borne M4, 1,5 a 2,0 Nm en los tornillos de fijación de la carcasa y 0,5 a 0,7 Nm en los tornillos del mando. Respetarlos es determinante para conservar el grado de protección y el contacto eléctrico.
El mando se suministra con la posición de abierto a las 9 horas y cerrado a las 12 horas; el fabricante recoge como opción la disposición con abierto a las 12 horas y cerrado a las 3 horas. Conviene verificar la orientación del mando al planificar el frontal del cuadro.
Servicio Técnico Profesional Techno Sun
Asesoramiento técnico para instaladores profesionales en la selección del elemento de corte de continua y en la verificación de la corriente admisible a la tensión de trabajo del proyecto.
Projoy PEDSC120R-DB32-4
Referencia: ELE1117 | Seccionador de continua de 4 polos
Punto de corte y consignación en el lado de continua para dos ramas fotovoltaicas, con categoría DC-PV2 y mando rotativo enclavable.
