Potencia reactiva: ¿Qué es y por qué debemos gestionarla?

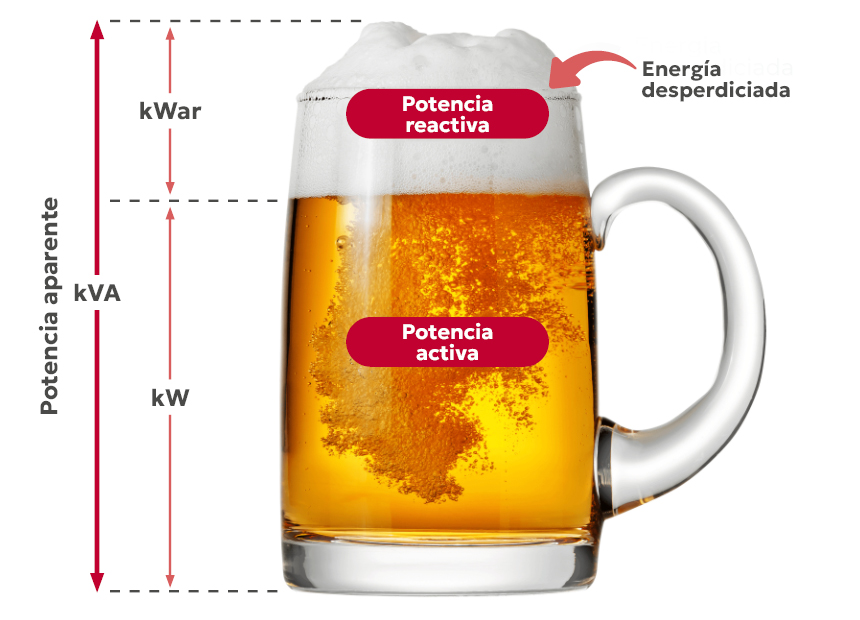

Gestionar la potencia reactiva es como tirar una caña: el líquido es la energía útil y la espuma la necesaria que no genera trabajo real. Te ayudamos a equilibrar tu instalación para evitar penalizaciones, ahorrar costes y proteger tus equipos.

En cualquier sistema CA, no toda la potencia que circula se aprovecha. La potencia reactiva (VAr) es esa parte necesaria pero invisible que los equipos inductivos necesitan para "arrancar" y mantenerse en marcha, pero que no genera trabajo real; de hecho, en el sector se la conoce como "potencia imaginaria". Aunque el balance final de consumo sea cero porque se devuelve al suministro, ignorarla es un error: su presencia carga las líneas y empeora la calidad eléctrica de tu sistema.

Compensación de potencia reactiva

La compensación no es más que equilibrar esa "potencia imaginaria" dentro del sistema para exprimir al máximo su rendimiento. Todo gira en torno al Factor de Potencia (FP), que es el indicador real de nuestra eficiencia: mide qué parte de la energía que nos llega se convierte realmente en trabajo útil.

Este valor se mueve entre 0 y 1 (el famoso coseno de phi ). Cuanto más bajo sea el número, más potencia reactiva estamos desperdiciando, lo que se traduce en pérdidas en el sistema y una caída drástica de la eficiencia operativa en tu instalación.

¿Por qué es vital no ignorar esto?
Una mala gestión de la reactiva provoca sobretensiones si el suministro supera la demanda, o subtensiones si te quedas corto. Estos desequilibrios comprometen la estabilidad de la red y pueden causar fallos críticos. Al final, una compensación adecuada es lo que garantiza la calidad del suministro y alarga la vida útil de tus equipos sin necesidad de inversiones prematuras en infraestructura.

Producción y consumo de potencia reactiva

El comportamiento de los elementos de la red frente a la "potencia imaginaria" varía según su naturaleza:

• Líneas de transmisión: Tienen un comportamiento dual. Generan potencia reactiva de forma proporcional al cuadrado de la tensión, pero la consumen en proporción al cuadrado de la corriente que transportan.
• Cargas inductivas: Son las principales consumidoras. Motores, transformadores y hornos de inducción necesitan esta reactiva para magnetizarse y crear el flujo magnético que les permite funcionar.
• Cargas capacitivas: Actúan como generadores de reactiva. Aquí entran los cables subterráneos (por su efecto capacitivo natural) y, por supuesto, los bancos de condensadores diseñados específicamente para este fin.



Cálculo de potencias

En corriente alterna, manejamos tres tipos de potencia que se relacionan entre sí:

• Activa (P): La que realmente hace el trabajo útil (W).
• Reactiva (Q): La que oscila entre la fuente y la carga sin generar trabajo (VAr).
• Aparente (S): La suma total de ambas (VA).

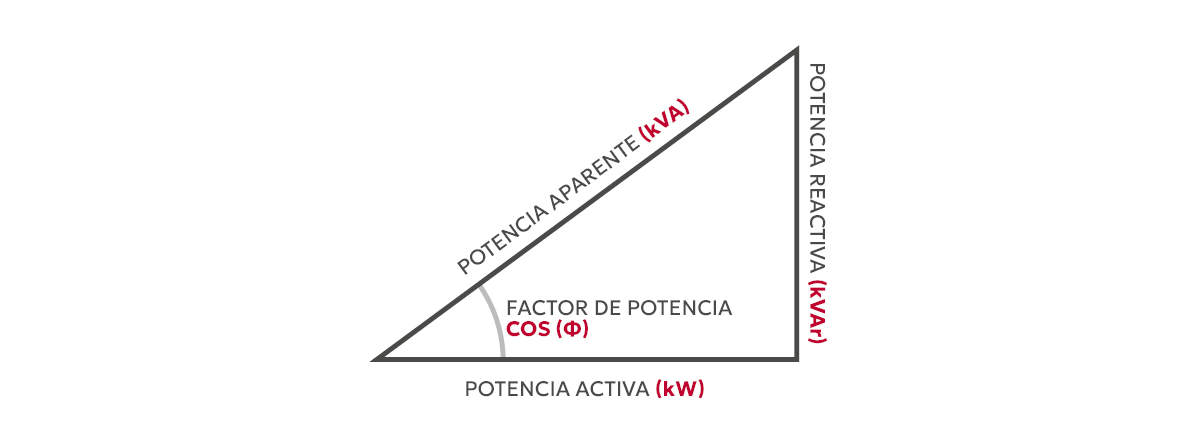

Estas tres forman el famoso triángulo de potencias, donde se aplica el teorema de Pitágoras para calcular sus valores.

En el fondo, lo que buscamos con la compensación es reducir Q al mínimo. Así, logramos que el factor de potencia se acerque a 1 y el sistema funcione con la máxima eficiencia posible.

¿Cómo compensamos la potencia reactiva?

Existen diversas formas de realizar esta compensación, entre las que sobresalen:

1. Bancos de condensadores: Es la solución estándar. Inyectan reactiva para anular la inductiva de los motores, reduciendo pérdidas y sobrecargas en transformadores.
   · En paralelo: El más común para estabilizar la tensión en la carga.
   · En serie: Específico para reducir la impedancia en grandes líneas.


2. Condensadores síncronos: Máquinas giratorias (motores sin carga) que generan o absorben reactiva según se exciten. Tienen altos costes de mantenimiento, pero son útiles para dar una "segunda vida" a alternadores antiguos.


3. Electrónica de potencia (SVC y STATCOM): Sistemas de respuesta ultrarrápida mediante tiristores o transistores.
   · SVC: Usa tiristores para conectar reactores (TCR) o condensadores (TSC) según la red esté en vacío o a plena carga.
   · STATCOM: La evolución definitiva. No depende de grandes bancos físicos, sino de un convertidor (VSC). Es más compacto, rápido y la pieza clave para estabilizar plantas solares y eólicas.


4. Compensadores mixtos: Una solución a medida que combina elementos inductivos y capacitivos para sistemas con requisitos de red muy complejos.


A modo de conclusión, optimizar esta gestión es clave para la eficiencia y estabilidad del sistema. El uso de tecnologías modernas permite reducir costes y garantizar un suministro más fiable y sostenible.
