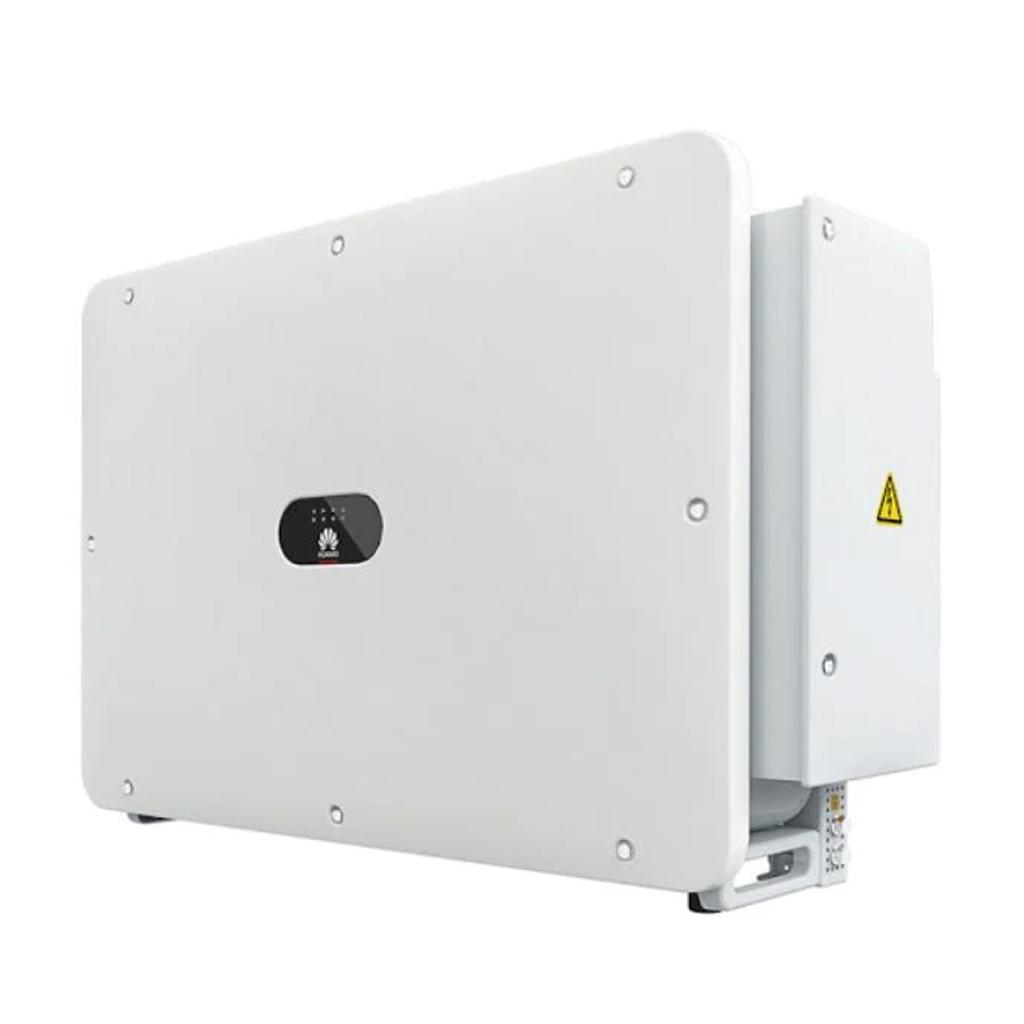

HUAWEI SUN2000-100KTL-M2-AFCI-H4 100kW

HUAWEI SUN2000-100KTL-M2-AFCI-H4 100kW

[01074695-020] HUAWEI SUN2000-100KTL-M2-AFCI-H4 100kW

https://b2b.technosun.com/web/image/product.template/40642/image_1920?unique=3e2d0d1

Three-phase inverter.

Not Available For Sale

    This combination does not exist.

    Contact Us

    Sales and terms conditions

    Display Name: [01074695-020] HUAWEI SUN2000-100KTL-M2-AFCI-H4 100kW
    HS Code: 85044086

    Huawei SUN2000-100KTL-M2-AFCI-H4 Inversor de Red Trifásico 100 kW

    Inversor fotovoltaico de string con protección de arco AFCI para instalaciones comerciales e industriales

    El Huawei SUN2000-100KTL-M2-AFCI-H4 es un inversor de red trifásico transformerless de 100 kW con 10 seguidores MPPT y eficiencia máxima del 98,8%. Incorpora protección contra arco eléctrico (AFCI) y conector DC Amphenol HH4, orientado a plantas fotovoltaicas comerciales e industriales que requieren máxima seguridad y rendimiento con grado de protección IP66.

    SKU

    01074695-020

    Potencia Nominal

    100 kW

    Seguidores MPPT

    10

    Eficiencia Máxima

    98,8%

    Especificaciones Técnicas Detalladas

    • Tensión máxima de entrada: 1.100 VDC
    • Rango de tensión de operación MPPT: 200 V – 1.000 VDC
    • Tensión de arranque: 200 VDC
    • Tensión nominal de entrada: 600 V @400 VAC / 720 V @480 VAC
    • Número de seguidores MPPT: 10
    • Entradas máximas por MPPT: 2
    • Corriente máxima por MPPT: 30 A
    • Corriente máxima de cortocircuito por MPPT: 40 A
    • Potencia activa nominal de salida: 100.000 W
    • Potencia aparente máxima: 110.000 VA
    • Potencia activa máxima (cos φ=1): 110.000 W
    • Tensión nominal de salida: 400 V / 480 V, 3W+(N)+PE
    • Frecuencia nominal de red: 50 Hz / 60 Hz
    • Corriente nominal de salida: 144,4 A @400 V / 120,3 A @480 V
    • Corriente máxima de salida: 160,4 A @400 V / 133,7 A @480 V
    • Rango de factor de potencia ajustable: 0,8 capacitivo a 0,8 inductivo
    • Distorsión armónica total máxima (THD): <3%
    • Dispositivo de seccionamiento del lado de entrada: Sí
    • Protección anti-isla: Sí
    • Protección contra polaridad inversa DC: Sí
    • Protección contra arco eléctrico (AFCI): Sí
    • Descargadores de sobretensión DC y AC: Tipo II
    • Detección de resistencia de aislamiento DC: Sí
    • Unidad de monitorización de corriente residual: Sí
    • Seccionador inteligente a nivel de string: Sí
    • Comunicaciones: RS485, USB, Smart Dongle-4G (opcional), MBUS
    • Pantalla y monitorización: Indicadores LED, adaptador WLAN y aplicación FusionSolar
    • Dimensiones (An × Al × Pr): 1.035 × 700 × 365 mm
    • Peso (con placa de montaje): 93 kg
    • Rango de temperatura de operación: -25 °C a +60 °C
    • Método de refrigeración: Smart Air Cooling
    • Altitud máxima de operación: 4.000 m
    • Humedad relativa: 0% – 100%
    • Conector DC: Amphenol HH4
    • Conector AC: Conector estanco + terminal OT/DT
    • Topología: Sin transformador (transformerless)
    • Grado de protección: IP66
    • Consumo nocturno: <3,5 W

    Datos de Rendimiento y Curvas de Eficiencia

    Eficiencia de Conversión

    • Eficiencia máxima: 98,6% @400 V, 98,8% @480 V
    • Eficiencia europea: 98,4% @400 V, 98,6% @480 V
    • Consumo nocturno inferior a 3,5 W

    Seguridad y Gestión Inteligente

    • Protección contra arco eléctrico (AFCI) integrada
    • Diagnóstico inteligente de curva I-V de los strings
    • 10 seguidores MPPT para optimización a nivel de string

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Plantas Comerciales e Industriales
    • Instalaciones fotovoltaicas de gran potencia sobre cubierta y suelo en sector comercial e industrial
    • Configuración de strings flexible gracias a sus 10 seguidores MPPT independientes
    chevron_right Instalaciones con Requisitos de Seguridad
    • Protección contra arco eléctrico (AFCI) recomendada en cubiertas y emplazamientos sensibles al riesgo de incendio
    • Seccionador inteligente a nivel de string que facilita el mantenimiento seguro de la planta
    chevron_right Operación a la Intemperie y Monitorización
    • Grado de protección IP66 y refrigeración Smart Air Cooling para operación de -25 °C a +60 °C
    • Gestión y supervisión remota mediante la aplicación FusionSolar y comunicaciones RS485 / MBUS

    Certificaciones y Cumplimiento Normativo Completo

    Seguridad y Producto

    • check EN/IEC 62109-1/-2 - Seguridad de convertidores de potencia fotovoltaicos
    • check EN 50530 - Eficiencia global de los inversores fotovoltaicos
    • check IEC 62116 / IEC 61727 - Protección anti-isla e interconexión a red

    Conexión a Red

    • check VDE-AR-N4105 - Requisitos de conexión a red de baja tensión
    • check EN 50549-1 / -2 - Conexión de generadores a redes de distribución
    • check RD 661 / RD 1699 - Normativa española de conexión fotovoltaica

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL HUAWEI

    Huawei SUN2000-100KTL-M2-AFCI-H4 Inversor de Red Trifásico 100 kW

    Referencia: 01074695-020 | Inversor de red trifásico

    La solución definitiva para la conversión fotovoltaica segura en plantas comerciales e industriales que demandan máxima fiabilidad y eficiencia energética.
