[01076625] Huawei backup SmartGuard 63A-T0 (copia)

Monofásico.

_Marca
- Huawei

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha técnica SmartGuard 63A-S0 Huawei [EN]

02 Guia rápida SmartGuard 63A-S0/AUS0 Huawei [EN] [DE] [ZH]

02 Manual SmartGuard 63A-S0/AUS0 Huawei [EN]

03 Declaración de conformidad CE SmartGuard 63A-S0 Huawei [EN]

03 Garantía Huawei [EN]

03 Garantía Huawei [ES]

Sales and terms conditions

Display Name: [01076625] Huawei backup SmartGuard 63A-T0 (copia)
HS Code: 85371098

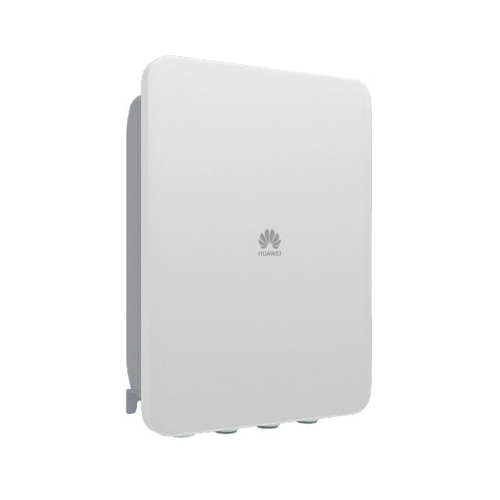

Huawei SmartGuard 63A-S0 monofásico de conmutación de respaldo 63 A

Unidad de conmutación monofásica con EMMA integrado, conmutación en 20 ms y grado de protección IP55.

El SmartGuard 63A-S0 es la unidad monofásica de conmutación y gestión de cargas de Huawei. Se instala entre la acometida de red y el cuadro de la vivienda para separar las cargas respaldadas de las no respaldadas y conmutar automáticamente a modo respaldo cuando la red deja de estar disponible.

Trabaja con una tensión nominal de 220/230/240 V en configuración L/N+PE, admite hasta 63 A procedentes de red y hasta 60 A procedentes del inversor, y realiza la transferencia en un tiempo igual o inferior a 20 ms en modo Seamless. Incorpora el controlador EMMA, que gestiona los dispositivos conectados y realiza la medida de energía con una precisión de ±1 %.

Esta referencia es exclusivamente la unidad de conmutación: no genera ni almacena energía, y sus prestaciones eléctricas son las del propio SmartGuard, independientes de las del inversor o del sistema de almacenamiento con el que se combine.

SKU

01076625

Corriente máxima

63 A

Conmutación

≤ 20 ms

Protección

IP55

Especificaciones Técnicas Detalladas

Prestaciones Interfaces Medida y gestión Datos generales

Tensión AC nominal	220/230/240 V, L/N+PE
Corriente máxima desde red	63 A
Corriente máxima desde inversor	60 A
Corriente máxima a cargas de respaldo	63 A
Corriente máxima a cargas no respaldadas	63 A
Suma de corriente de ambas salidas	No superior a 63 A
Autoconsumo	10 W
Soporte de huecos de tensión (LVRT)	Soportado
Tiempo de conmutación	≤ 20 ms en modo Seamless
Modo de operación bypass	Manual

Salida de alimentación	9,5 – 13,2 V a 100 mA, longitud ≤ 3 m
LAN	10/100 Mbps, longitud ≤ 100 m
WAN	10/100 Mbps, longitud ≤ 100 m
WLAN	Modo AP, 802.11 b/g/n (2,412 – 2,484 GHz)
RS485	9.600 / 19.200 / 115.200 bps, 2 puertos, longitud ≤ 50 m
Entradas digitales	2 puertos, longitud ≤ 20 m
Salidas digitales	2 puertos, longitud ≤ 20 m

Rango de corriente de medida	≤ 63 A
Rango de tensión de medida	Monofásico (L-N): 85 – 299 Vac
Precisión de energía	± 1 %
Smart Energy Controller gestionados	Hasta 1
Smart Charger gestionados	Hasta 2
Bombas de calor gestionadas	Hasta 1 (SG-ready por conexión directa)
Dispositivos Shelly gestionados	Hasta 20

Dimensiones (An x Al x Pr)	485 x 150 x 355 mm
Peso	≤ 14 kg
Refrigeración	Convección natural
Emisión de ruido	≤ 29 dBA
Humedad relativa	5 % – 95 % HR sin condensación
Altitud máxima de operación	4.000 m, con reducción por encima de 2.000 m
Grado de protección	IP55
Temperatura de operación	-25 °C a 50 °C
Referencia interna Techno Sun	01076625

Límites operativos y reducción de potencia

Modo conectado a red

De 25 °C a 30 °C: sin reducción de corriente.
De 30 °C a 40 °C: reducción lineal de 63 A a 50 A.
De 40 °C a 50 °C: reducción lineal de 50 A a 40 A.

Modo aislado de red

De 25 °C a 40 °C: sin reducción de corriente.
De 40 °C a 50 °C: reducción lineal de 54,5 A a 50 A.

Dispositivos compatibles

Smart Energy Controller: SUN2000-2-6KTL-L1 y SUN2000-8-10K-LC0.
Smart Charger: SCharger-7KS-S0.
Bomba de calor con interfaz SG-ready.
Dispositivos Shelly Plus Plug S, Shelly Plus 2PM y Shelly Pro 2PM.

Aplicaciones Detalladas y Casos de Uso

chevron_right Respaldo de vivienda unifamiliar monofásica

Separación entre el circuito de cargas respaldadas y el resto del cuadro.
Conmutación automática a modo respaldo con un tiempo igual o inferior a 20 ms.
Retorno automático al servicio de red una vez restablecida la acometida.

chevron_right Gestión inteligente de cargas

Control de hasta dos cargadores de vehículo eléctrico Smart Charger.
Integración de una bomba de calor con interfaz SG-ready por conexión directa.
Coordinación de hasta veinte dispositivos Shelly para cargas conmutables.

chevron_right Instalación en exterior o en local técnico

Grado de protección IP55 y refrigeración por convección natural.
Emisión de ruido igual o inferior a 29 dBA, adecuada para zonas habitadas.
Rango de temperatura de operación de -25 °C a 50 °C.

chevron_right Mantenimiento y explotación

Modo bypass manual para intervenciones sin dejar la vivienda sin suministro de red.
Comunicaciones LAN, WAN y WLAN en modo punto de acceso para puesta en marcha.
Dos puertos RS485 para la integración con el resto de equipos de la instalación.

Certificaciones y Documentación Oficial

Cumplimiento normativo

check Marcado CE - declaración de conformidad UE del SmartGuard 63A-S0 incluida en la documentación adjunta.
check IP55 - grado de protección del envolvente según IEC 60529.

Documentación disponible

check Ficha técnica - especificaciones oficiales del fabricante.
check Manual de instalación - procedimiento de montaje, cableado y puesta en marcha.
check Guía rápida - resumen de conexionado y primeros pasos.
check Condiciones de garantía - documento oficial de garantía Huawei.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL HUAWEI

Componentes Compatibles de la Serie Accesorios Huawei

Esta referencia pertenece a la serie Accesorios Huawei de Huawei. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.

Comunicación

02312QMV-004 — Smart Dongle-WLAN-FE A-05 (AP+STA)
02314ALM-003 — Smart Dongle 4G B-06-EU

Vatímetro

20022248 — Smart Power Meter DDSU666-H 100 A (monofásico)
20022249-001 — Smart Power Meter DTSU666-H 250 A/50 mA (trifásico)

Optimizador

02313TTE-004 — Smart PV Optimizer SUN2000-450W-P2
02314APY — Smart Module Controller MERC-1300W-P (cable corto)

Soporte de batería

21155238 — Luna Wall Mounting Bracket

Monitorización

02312SCU-004 — Smart Logger 3000A01EU

Huawei SmartGuard 63A-S0 monofásico de conmutación de respaldo 63 A

Referencia: 01076625 | Unidad de conmutación de respaldo monofásica

Conmutación monofásica de respaldo de 63 A con EMMA integrado, gestión inteligente de cargas y envolvente IP55 para instalación en vivienda unifamiliar.
