  2. Huawei Smart Module Controller MERC-1100W-P (Short Cable) [02314APY-001] Huawei Smart Module Controller MERC-1100W-P (Short Cable)

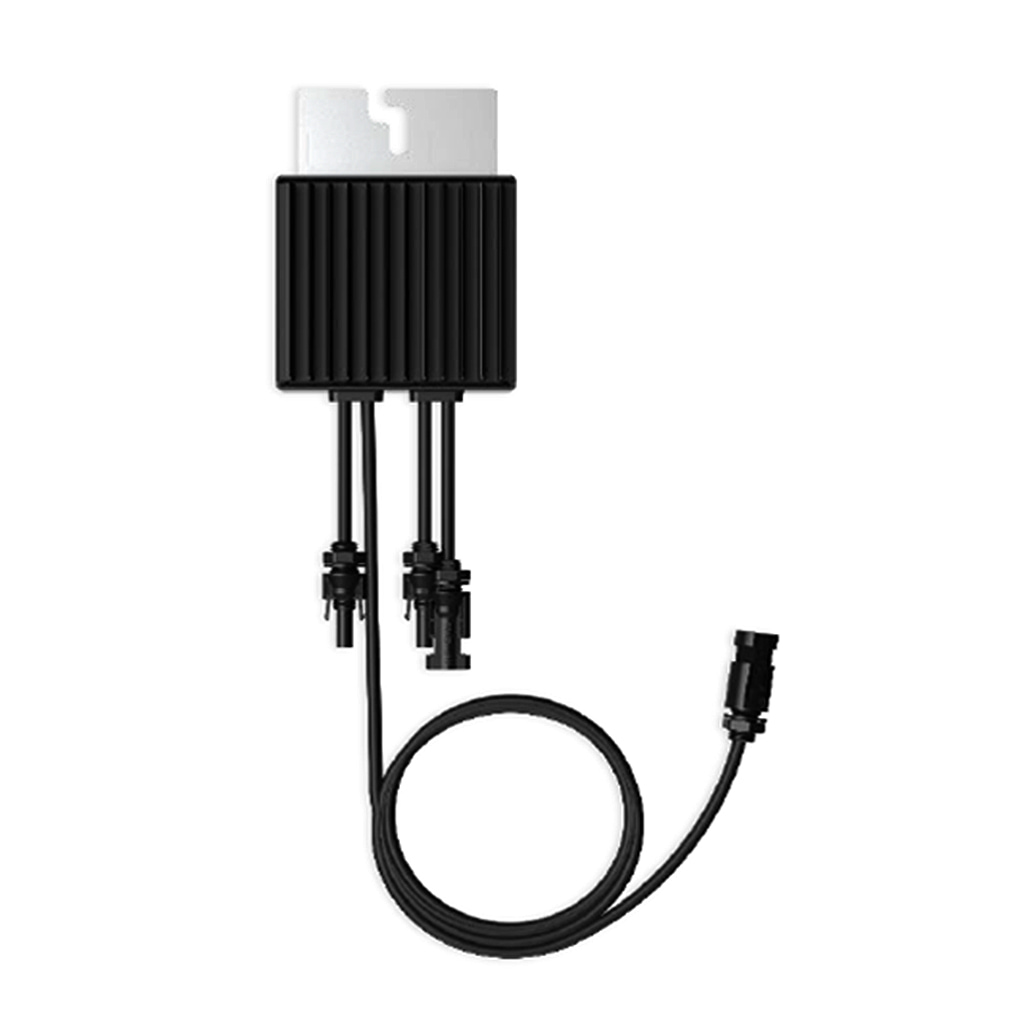

Huawei Smart Module Controller MERC-1100W-P (Short Cable)

[02314APY-001] Huawei Smart Module Controller MERC-1100W-P (Short Cable)

https://b2b.technosun.com/web/image/product.template/41377/image_1920?unique=3e2d0d1

Smart PV MERC-1100W-P optimizer Huawei.
Short input cable.
Two modules per optimizer.
Compatible with SUN2000-XKTL-M2/M3/M5.

Not Available For Sale

    This combination does not exist.

    Contact Us

    Sales and terms conditions

    Display Name: [02314APY-001] Huawei Smart Module Controller MERC-1100W-P (Short Cable)
    HS Code: 90328900

    Huawei Smart Module Controller MERC-1100W-P (Cable Corto)

    Optimizador de potencia a nivel de módulo de 1100 W con versión de cable de entrada corto

    Optimizador inteligente Smart PV de Huawei para instalaciones fotovoltaicas con inversores SUN2000. Maximiza la producción a nivel de módulo, incorpora desconexión segura a 1 V y detección de arco eléctrico. La versión de cable corto admite dos módulos por optimizador. Compatible con los inversores SUN2000-XKTL-M2/M3/M5.

    SKU

    02314APY-001

    Potencia DC Nominal

    1100 W

    Eficiencia Máx.

    99,5%

    Grado IP

    IP68

    Especificaciones Técnicas Detalladas

    • Potencia DC de entrada nominal: 1100 W
    • Tensión máxima de entrada: 125 V
    • Rango de tensión operativa MPPT: 12,5 – 105 V
    • Corriente máxima de cortocircuito (Isc): 20 A
    • Eficiencia máxima: 99,5%
    • Eficiencia ponderada: 99,0%
    • Categoría de sobretensión: II
    • Tensión máxima de salida: 80 V
    • Corriente máxima de salida: 22 A
    • Bypass de salida: Sí (los optimizadores en fallo se puentean automáticamente)
    • Tensión de salida en desconexión por optimizador: 1 V
    • Dimensiones (An x Al x Pr): 149 mm x 104 mm x 49 mm
    • Peso (cables incluidos): 1,05 kg
    • Conector de entrada / salida: MC4
    • Longitud del cable de entrada (versión cable corto): 0,1 m
    • Longitud del cable de salida (versión cable corto): 0,1 m (+), 5,1 m (–)
    • Rango de temperatura/humedad de funcionamiento: –40 °C a +85 °C / 0% – 100% HR
    • Grado de protección: IP68

    Datos de Rendimiento y Configuración de String

    Eficiencia y Seguridad

    • Eficiencia máxima del 99,5% y ponderada del 99,0%
    • Desconexión segura a 1 V por optimizador para mayor seguridad
    • Detección de arco eléctrico con localización a lo largo del cable PV
    • Detección de temperatura con seguridad mejorada

    Configuración de String

    • Mínimo de 6 optimizadores por string
    • Máximo de 25 optimizadores por string (20 con SUN2000-50KTL-M3)
    • Potencia DC máxima por string: 20.000 W
    • Mapeo automático de módulos en menos de 5 segundos

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Instalaciones Comerciales e Industriales
    • Diseño de strings largos optimizado para escenarios comerciales e industriales (C&I)
    • Maximización de la producción en cubiertas con sombreado parcial o módulos de distinta orientación
    chevron_right Optimización a Nivel de Módulo
    • Compatible con todo tipo de módulos hasta 20 A de corriente de entrada
    • Admite dos módulos por optimizador en la versión de cable corto
    chevron_right Seguridad Avanzada del Sistema
    • Desconexión rápida a tensión segura de 1 V en caso de apagado del inversor
    • Grado de protección IP68 para instalación a la intemperie

    Certificaciones y Cumplimiento Normativo

    Seguridad y Medio Ambiente

    • check IEC62109-1 - Seguridad de clase II en equipos fotovoltaicos
    • check RoHS - Restricción de sustancias peligrosas

    Componentes Compatibles de la Serie Accesorios Huawei

    Este producto pertenece a la gama de accesorios Huawei. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.

    Comunicación

    • 02314ALM-003 — Huawei Smart Dongle 4G B-06-EU
    • 02312QMV-004 — Huawei Smart Dongle WLAN-FE A-05

    Vatímetro

    • 20022248 — Huawei Smart Power Meter DDSU666-H 100A
    • 20022249-001 — Huawei Smart Power Meter DTSU666-H 250A/50mA

    Caja de Respaldo

    • 01076984 — Huawei Backup SmartGuard 63A-T0
