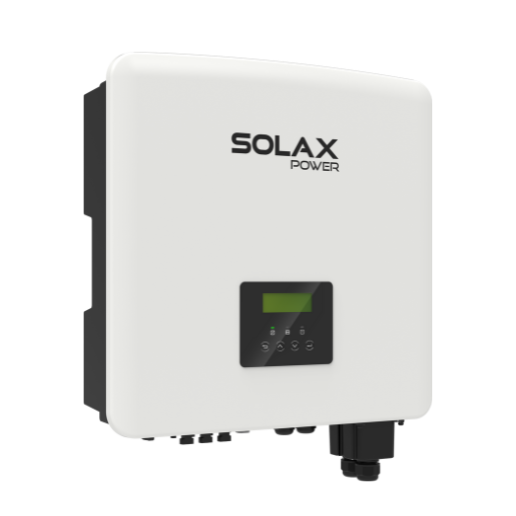

SolaX X3-HYB-12.0-P G4 PRO 12000W
[101020001711] SolaX X3-HYB-12.0-P G4 PRO 12000W
Hybrid inverter SolaX Power X3-HYB-12.0-P G4 PRO 12000W
Specifications: 12000 W | 31 kg
Reference: 101020001711
📕 Descarga de documentación
Display Name:
[101020001711] SolaX X3-HYB-12.0-P G4 PRO 12000W
Especificaciones Técnicas Detalladas
- Potencia FV máxima recomendada: 24 kWp
- Tensión máxima de entrada FV: 1000 V
- Tensión nominal de entrada FV: 650 V
- Rango de tensión de operación: 110-950 V
- Rango MPPT: 110-950 V
- Tensión de arranque: 120 V
- Número de rastreadores MPPT / strings por MPPT: 3 (1/1/1)
- Corriente máxima de entrada por MPPT: 20 A / 20 A / 20 A
- Corriente de cortocircuito máxima por MPPT: 25 A / 25 A / 25 A
- Sobredimensionado FV: Hasta 200% de la potencia nominal AC
- Potencia de salida nominal: 12.000 W
- Corriente de salida nominal: 17,5 A
- Potencia aparente máxima de salida: 13.200 VA
- Corriente máxima de salida continua: 20,0 A
- Potencia aparente máxima de entrada AC: 21,0 kVA
- Corriente máxima de entrada AC: 30,4 A
- Tensión AC nominal: 3/N/PE, 220/380 V — 3/N/PE, 230/400 V
- Frecuencia AC nominal: 50 Hz / 60 Hz
- Rango de frecuencia AC: 50 ± 5 Hz / 60 ± 5 Hz
- Factor de potencia ajustable: ~1 (0,8 adelantado a 0,8 retrasado)
- Distorsión armónica total (THDi a potencia nominal): < 3%
- Tipo de batería: Litio (ión-litio)
- Rango de tensión de batería: 120-800 V
- Corriente máxima de carga / descarga: 50 A (25 A × 2 puertos)
- Número de puertos de batería: 2 (función 2-en-1 para expansión mediante cable divisor)
- Topología: Non-isolated (sin transformador)
- Tensión EPS de salida / frecuencia: 230 V / 400 V, 50 Hz / 60 Hz
- Potencia EPS nominal: 12 kVA
- Potencia EPS pico: 200% durante 10 s (arranque de cargas con alta corriente)
- Tiempo de conmutación EPS: < 10 ms (nivel UPS)
- Eficiencia máxima: 98,0%
- Eficiencia europea: 97,7%
- Dimensiones (Ancho × Alto × Profundidad): 560 × 503 × 210 mm
- Peso neto: 38 kg
- Grado de protección: IP66
- Rango de temperatura de operación: -35 a 60 °C (reducción de potencia por encima de 45 °C)
- Altitud máxima de operación: 3000 m
- Humedad relativa: 4-100% HR (condensación admitida)
- Categoría de sobretensión: Red III, Batería II, FV II
- Refrigeración: Convección natural
- Consumo en espera nocturna / reposo: < 40 W (espera) / < 5 W (reposo)
- Interfaces de comunicación: COM1 (Paralelo 1 y 2, BMS 1 y 2, RS485, Medidor/TC); COM2 (DI/DO, EVC, XHUB, DRM, V2X, Bomba de calor)
- Protección contra sobretensión / subtensión
- Protección de aislamiento DC
- Protección contra polaridad inversa DC
- Monitorización de red y supervisión de frecuencia
- Monitorización de inyección DC y corriente de retorno
- Detección de corriente diferencial residual
- Protección contra sobretemperatura
- Protección contra sobrecorriente AC y cortocircuito AC
- Anti-islanding activo: Desplazamiento de frecuencia
- Protección contra sobretensiones (SPD): Tipo II en lado DC y lado AC
- Protección AFCI (detección de arco eléctrico): Opcional
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia y Curva de Potencia
- Eficiencia máxima del 98,0% con topología non-isolated que elimina las pérdidas por transformador.
- Eficiencia europea del 97,7%, medida con ponderación de ciclos de carga representativos de instalaciones reales.
- Sobredimensionado FV de hasta el 200% (24 kWp en la versión de 12 kW) para maximizar la producción en horas de baja irradiación.
- Salida AC de hasta el 110% de la potencia nominal con gestión simultánea desde FV y batería.
Límites Operacionales
- Rango de temperatura de operación de -35 a 60 °C con reducción de potencia activada por encima de 45 °C.
- Altitud máxima de instalación de 3000 m sobre el nivel del mar, sin necesidad de derate adicional.
- Admite condensación en el rango completo de humedad del 4 al 100% RH, adecuado para entornos costeros o de alta humedad.
- Refrigeración por convección natural en la versión de 12 kW, sin partes móviles.
Gestión de Batería y EPS
- Doble puerto de batería con función 2-en-1 para conectar una batería de mayor capacidad a ambos puertos simultáneamente (50 A totales).
- Tiempo de conmutación EPS inferior a 10 ms, equivalente a nivel UPS, sin interrupción perceptible para equipos sensibles.
- Potencia EPS pico del 200% durante 10 segundos para arranque de cargas con alta corriente de inrush (motores, compresores, bombas).
- Gestión temporal de carga con programación de 7 días y 24 horas, optimizada para tarifas con discriminación horaria.
Aplicaciones Detalladas y Casos de Uso
Instalaciones Residenciales Trifásicas con Acumulación
- Viviendas unifamiliares trifásicas con consumo elevado (climatización, piscinas, carga de vehículo eléctrico) que requieren 12 kW de potencia híbrida.
- Sistemas de autoconsumo con almacenamiento para maximizar la rentabilidad mediante programación tarifaria horaria con periodos punta y valle.
- Instalaciones con protección ante cortes de red gracias a la conmutación EPS de menos de 10 ms y potencia pico del 200% durante 10 s.
- Proyectos de renovación energética que incorporan batería de litio de alta tensión (120-800 V) para ampliar la cobertura nocturna.
Aplicaciones Comerciales Ligeras y Terciario
- Oficinas, talleres, establecimientos hosteleros y pequeñas industrias con suministro trifásico que necesitan reducir la factura eléctrica mediante autoconsumo fotovoltaico.
- Instalaciones con contratos de acceso a red con discriminación horaria donde la programación de carga y descarga de batería permite arbitraje energético.
- Edificios con grupos de generación diésel: el modo microrred y la compatibilidad con generador permiten hibridar fuentes de energía de forma transparente.
- Proyectos con necesidad de disponibilidad continua donde el tiempo de conmutación de nivel UPS garantiza la continuidad de procesos críticos.
Integración Inteligente V2X y Smart Home
- Instalaciones preparadas para V2X (Vehicle-to-Everything) mediante el puerto COM2 con soporte EVC para carga y descarga bidireccional del vehículo eléctrico.
- Integración con sistemas de gestión energética doméstica a través de Smart Schedule, Smart Scene y gestión de demanda DRM.
- Compatibilidad con programas de respuesta a la demanda VPP (Virtual Power Plant) mediante OpenADR, IEEE 2030.5, FCAS y API abierta.
- Conexión con medidor inalámbrico para monitorización en tiempo real sin necesidad de cableado adicional al cuadro eléctrico.
- Integración con bomba de calor a través del puerto COM2 XHUB para optimizar el consumo del sistema de climatización según la producción fotovoltaica.
Expansión de Capacidad y Escalabilidad
- Los dos puertos de batería permiten ampliar la capacidad de almacenamiento mediante la función 2-en-1 con cable divisor o conectando dos strings de baterías independientes.
- Rango de tensión de batería de 120 a 800 V para compatibilidad con un amplio ecosistema de módulos de batería de litio de diferentes fabricantes.
- Función de operación en paralelo para instalaciones que requieren mayor potencia mediante la agrupación de múltiples unidades X3-HYB G4 PRO.
- Sobredimensionado FV del 200% (hasta 24 kWp) para optimizar la producción en tejados con alta disponibilidad de superficie.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad y Compatibilidad
- IEC 62109-1 / IEC 62109-2 — Seguridad de inversores para uso en sistemas de energía fotovoltaica
- VDE 0126-1-1 A1:2012 — Requisitos de desconexión automática de la red para inversores fotovoltaicos (Alemania)
- VDE-AR-N 4105 — Generadores de energía en redes de baja tensión, estándar de conexión alemán
- EN 50549 — Requisitos para generadores de energía conectados a redes de distribución pública en Europa
Normativa de Conexión a Red por País
- G98 / G99 — Normas de conexión a red para microgeneradores y unidades de hasta 50 kW en el Reino Unido
- CEI 0-21 — Norma italiana de conexión de sistemas de generación a redes de distribución de baja tensión
- AS 4777 — Estándar australiano de conexión a red de sistemas de energía fotovoltaica con inversor
- Rapid Shutdown (Desconexión Rápida) — Función opcional para seguridad de bomberos conforme a NEC 2017/2020
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
