  2. Huawei Smart Power Meter DTSU666-H 250A/50mA [20022249-001] Huawei Smart Power Meter DTSU666-H 250A/50mA

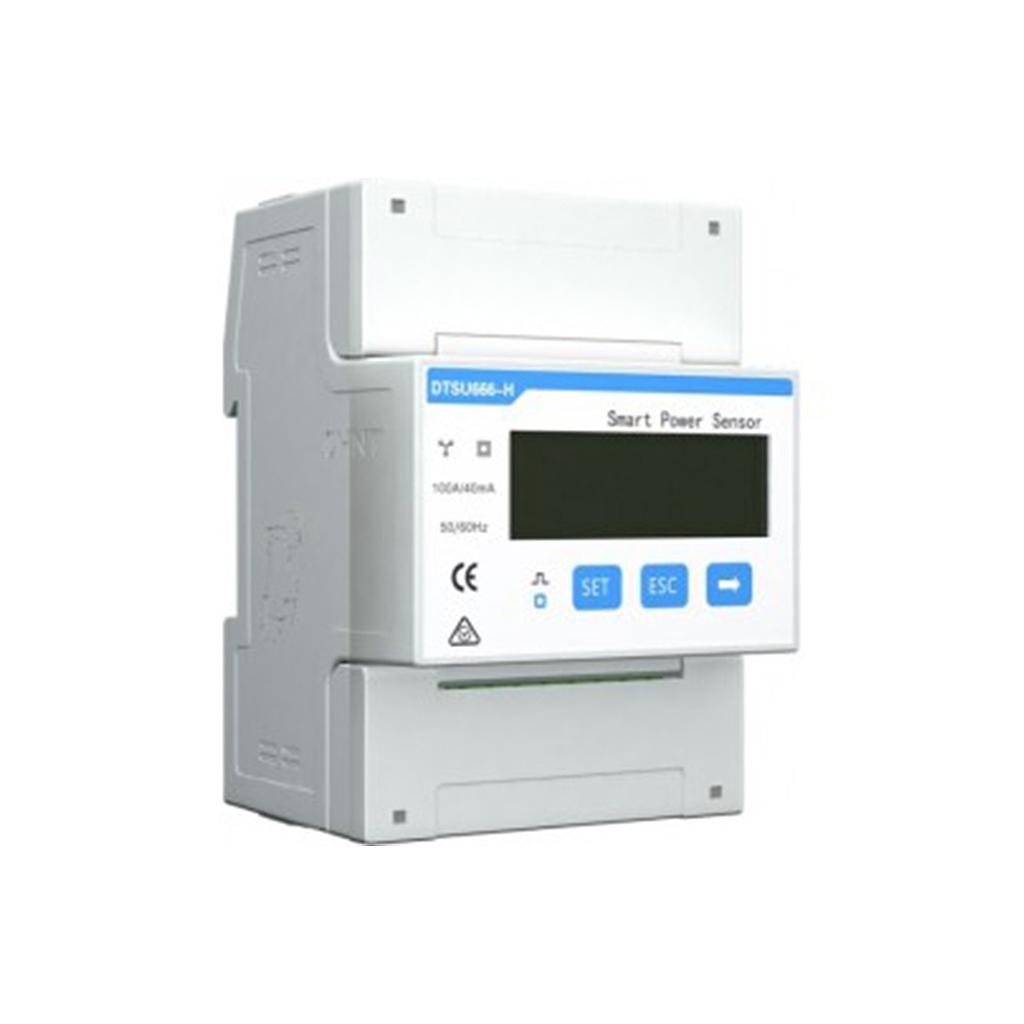

Huawei Smart Power Meter DTSU666-H 250A/50mA

Huawei Smart Power Meter DTSU666-H 250A/50mA

[20022249-001] Huawei Smart Power Meter DTSU666-H 250A/50mA

https://b2b.technosun.com/web/image/product.template/13989/image_1920?unique=a77be16

Huawei Smart Power Meter DTSU666-H 250A/50mA . Inversor solar para conexión a red con tecnología avanzada de conversión de energía. Ofrece alta eficiencia de conversión, monitorización integrada y protecciones completas. Compatible con instalaciones de autoconsumo residencial y comercial. Cumple con la normativa europea de inyección a red. Especificaciones: Marca: Huawei. Referencia: 20022249-001. Potencia: 336 W. Peso: 1.5 kg. El máximo de unidades suministradas será la cantidad de inversores compatibles comprados.

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [20022249-001] Huawei Smart Power Meter DTSU666-H 250A/50mA
    HS Code: 90303370

    Vatímetro Huawei Smart Power Meter DTSU666-H trifásico 250 A/50 mA

    Contador de energía trifásico para carril DIN con tres transformadores de corriente de 250 A y comunicación Modbus-RTU sobre RS485.

    El DTSU666-H en su versión de 250 A/50 mA es el medidor de energía trifásico de Huawei para la medida en el punto de conexión con la red. Se instala sobre carril DIN de 35 mm y comunica con el inversor mediante Modbus-RTU sobre RS485, dato necesario para el control de la inyección y para el seguimiento del consumo.

    Admite configuración de red 3P4W y 3P3W, con tensión de línea de 304 a 499 Vac y tensión de fase de 176 a 288 Vac. El rango de medida de corriente alcanza los 250 A gracias a los tres transformadores toroidales de 250 A/50 mA suministrados. La precisión es de ±0,5 % en tensión, ±1 % en corriente, potencia y energía, y ±0,01 Hz en frecuencia, con un consumo propio igual o inferior a 1 W.

    Esta referencia es exclusivamente el equipo de medida con sus accesorios de conexión. No realiza conversión de energía ni sustituye a los elementos de protección del cuadro general.

    SKU

    20022249-001

    Red

    Trifásica 3P4W / 3P3W

    Corriente

    0 – 250 A

    Comunicación

    RS485 Modbus-RTU

    Especificaciones Técnicas Detalladas

    Tipo de red3P4W y 3P3W (trifásica)
    Tensión de línea304 – 499 Vac
    Tensión de fase176 – 288 Vac
    Consumo propio≤ 1 W
    Rango de medida de corriente0 – 250 A
    Precisión de medida de tensión± 0,5 %
    Precisión de corriente, potencia y energía± 1 %
    Precisión de frecuencia± 0,01 Hz
    InterfazRS485
    Velocidad de transmisión9.600 bps
    ProtocoloModbus-RTU
    Cable de comunicación incluidoRS485 de 10 m
    Dimensiones (Al x An x Pr)100 x 72 x 65,5 mm
    Tipo de montajeCarril DIN de 35 mm
    Peso incluidos cables1,5 kg
    PantallaLCD para consulta y parametrización
    Identificación de cableadoCodificación cromática de bornes
    Transformadores de corriente incluidos3 unidades de 250 A / 50 mA con 5 m de cable
    Código de barras8435438808287
    Referencia interna Techno Sun20022249-001
    Temperatura de operación-25 °C a 60 °C
    Temperatura de almacenamiento-40 °C a 70 °C
    Humedad de operación5 % – 95 % HR sin condensación

    Datos de medida e integración

    Precisión de medida

    • Clase 1 en corriente, potencia y energía en todo el rango de temperatura.
    • Precisión de tensión del ±0,5 % y de frecuencia de ±0,01 Hz.
    • Rango de medida de 0 a 250 A mediante los tres toroidales suministrados.

    Integración en el cuadro

    • Anchura de 72 mm en montaje sobre carril DIN de 35 mm.
    • Pantalla LCD para la consulta directa de los valores medidos.
    • Identificación cromática de los bornes para simplificar el cableado.

    Comunicación con el inversor

    • Enlace RS485 a 9.600 bps con protocolo Modbus-RTU.
    • Cable de comunicación RS485 de 10 m suministrado con el equipo.
    • Consumo propio igual o inferior a 1 W.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Autoconsumo trifásico de potencia elevada
    • Suministros trifásicos con intensidades de hasta 250 A por fase.
    • Medida en el punto frontera para el control de la energía inyectada a red.
    • Válido tanto para redes 3P4W como 3P3W.
    chevron_right Instalaciones industriales y terciario
    • Naves, comercios y explotaciones agrícolas con cuadro general trifásico.
    • Seguimiento del consumo por fase para detectar desequilibrios.
    • Base de medida para el reparto entre autoconsumo y excedente.
    chevron_right Montaje en cuadro eléctrico
    • Ocupa 72 mm de carril DIN de 35 mm.
    • Rango de temperatura de operación de -25 °C a 60 °C.
    • Humedad de trabajo del 5 % al 95 % HR sin condensación.
    chevron_right Condiciones de suministro
    • El número máximo de unidades suministradas se corresponde con la cantidad de inversores compatibles adquiridos.
    • Se entrega con los tres transformadores toroidales de medida y el cable RS485.

    Documentación Técnica Oficial

    Documentación disponible

    • check Ficha técnica - especificaciones oficiales del fabricante del Smart Power Meter.
    • check Manual del DTSU666-H - procedimiento de instalación y parametrización.
    • check Guía rápida - esquema de conexionado y puesta en marcha.
    • check Condiciones de garantía - documento oficial de garantía Huawei.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL HUAWEI

    Componentes Compatibles de la Serie Accesorios Huawei

    Esta referencia pertenece a la serie Accesorios Huawei de Huawei. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.

    Comunicación

    • 02312QMV-004 — Smart Dongle-WLAN-FE A-05 (AP+STA)
    • 02314ALM-003 — Smart Dongle 4G B-06-EU

    Optimizador

    • 02313TTE-004 — Smart PV Optimizer SUN2000-450W-P2
    • 02314APY — Smart Module Controller MERC-1300W-P (cable corto)

    BackupBox

    • 01076625 — SmartGuard 63A-S0 (monofásico)
    • 01076984 — SmartGuard 63A-T0 (trifásico)

    Soporte de batería

    • 21155238 — Luna Wall Mounting Bracket

    Monitorización

    • 02312SCU-004 — Smart Logger 3000A01EU

    Vatímetro Huawei Smart Power Meter DTSU666-H trifásico 250 A/50 mA

    Referencia: 20022249-001 | Vatímetro trifásico para carril DIN

    Medida trifásica en el punto frontera hasta 250 A por fase con precisión de clase 1, comunicación Modbus-RTU sobre RS485 y tres transformadores de corriente incluidos.
