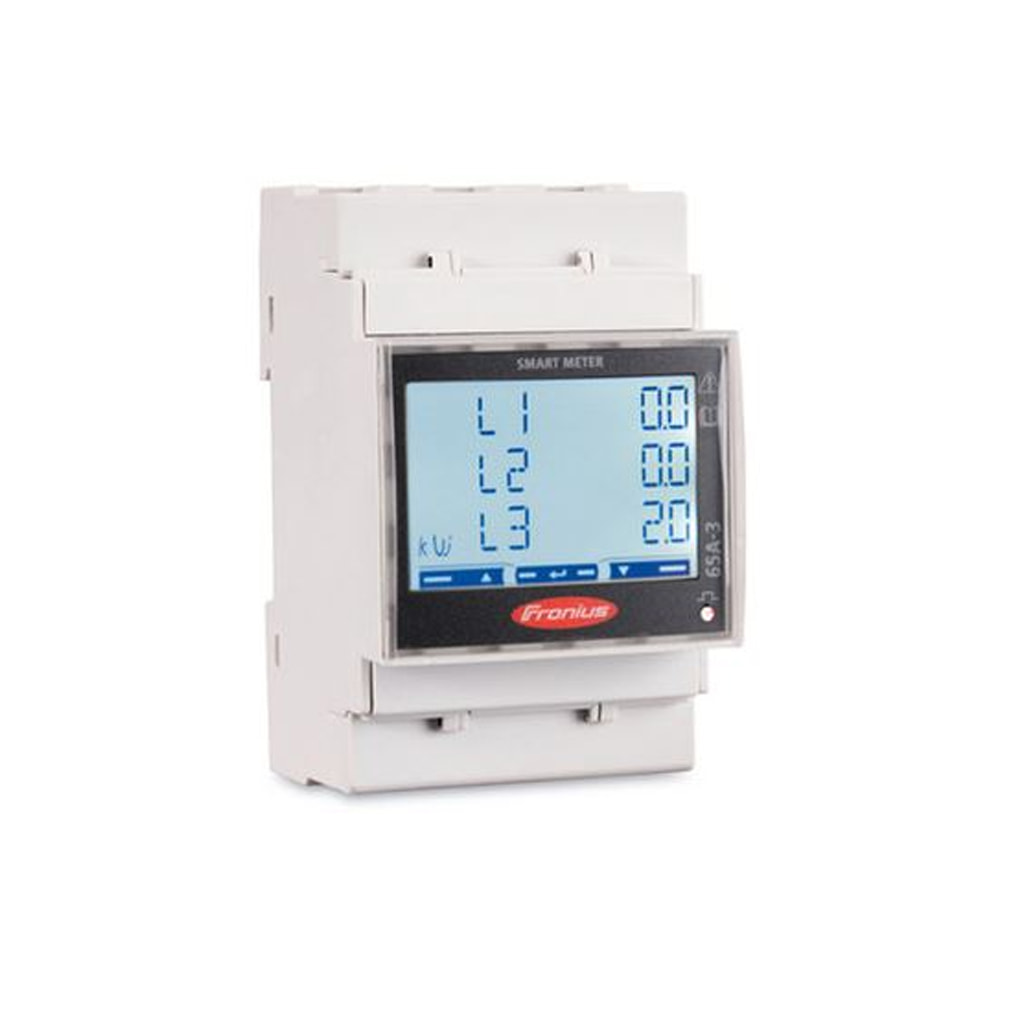

Fronius Smart Meter TS 65A-3 (Not suitable for zero injection)
[42,0411,0345] Fronius Smart Meter TS 65A-3 (Not suitable for zero injection)
Two-way three-phase wattmeter that provides a detailed overview of power consumption.
It is perfect for use in conjunction with the GEN24 Plus and Tauro inverters, as well as other inverters containing a Fronius Datamanager 2.0.other inverters containing a Fronius Datamanager 2.0.
📕 Descarga de documentación
Display Name:
[42,0411,0345] Fronius Smart Meter TS 65A-3 (Not suitable for zero injection)
Especificaciones Técnicas Detalladas
Valores nominales
| Tensión nominal en 4 conductores | 208 a 400 V |
|---|---|
| Rango operativo | 167 a 480 V, ±20 % |
| Tolerancia | −20 % / +20 % |
| Frecuencia nominal | 50 a 60 Hz |
| Rango de frecuencia de red | 45 a 65 Hz |
| Corriente nominal Ib | 5 A |
| Corriente máxima | 3 x 65 A |
| Intensidad de inicio | 20 mA |
| Sobrecorriente de corta duración | 1950 A durante 10 ms |
| Consumo propio en la vía de corriente | Igual o inferior a 1 W |
| Consumo en la vía de tensión a tensión máxima | Igual o inferior a 10 VA |
Rango de factor de potencia
| Potencia activa | cos φ de 0,5 inductivo a 0,8 capacitivo |
|---|---|
| Potencia reactiva | sen φ de 0,5 inductivo a 0,5 capacitivo |
| Factor de distorsión de corriente | Conforme a EN 50470 |
Precisión
| Energía activa | Clase 1 según EN62053-21 y clase B según EN50470-3 |
|---|---|
| Energía reactiva | Clase 2 según EN62053-23 |
Salida de datos RS485, aislada galvánicamente de la entrada de medida
| Estándar | RS485 de 3 conductores |
|---|---|
| Transmisión | Serie asíncrona |
| Protocolo | Compatible con Modbus RTU |
| Direcciones | 1 a 255 |
| Dirección Modbus configurable en el equipo | Parámetro Ad, de 1 a 247 |
| Número de bits | 8 |
| Bit de parada | 1 |
| Bit de paridad | Ninguno, impar o par |
| Velocidad de transmisión | 300, 2400 y 9600 bit/s |
| Velocidad seleccionable por parámetro bAUd | 9,6 / 19,2 / 38,4 / 57,6 / 115,2 kbit/s |
| Tiempo de respuesta | Igual o inferior a 200 ms |
Enlace con el inversor
| Interfaz | Modbus RTU sobre RS485 |
|---|---|
| Velocidad de transmisión Modbus | 9600 baudios |
| Bit de paridad | Ninguno |
| Requisito de software Fronius Datamanager 2.0 | Versión 3.16.1 o posterior |
| Requisito de software Fronius Symo Hybrid | Versión 1.16.1 o posterior |
| Asignación de direcciones | Cada dirección Modbus debe asignarse una sola vez en el bus |
Display
| Tipo | Pantalla táctil |
|---|---|
| Formato de lectura | 3 filas de 8 dígitos |
Carcasa
| Formato | 3 módulos según DIN 43880 |
|---|---|
| Dimensiones (alto x ancho x profundidad) | 91,5 x 53,8 x 63,0 mm |
| Material | Noryl autoextinguible |
| Montaje | Interior, enganche sobre carril DIN de 35 mm |
| Conexión | Por tornillo |
| Carcasa y tapa de terminales | Precintables |
| Grado de protección según EN 60529 | IP51 en carcasa e IP20 en conexiones |
| Clase de protección | 1 |
| Peso | 240 g |
Secciones de cable y pares de apriete
| Sección del cable de alimentación | 1 a 16 mm² |
|---|---|
| Sección del cable neutro | 0,05 a 1,5 mm² |
| Sección del cable de comunicación | 0,05 a 1,5 mm² |
| Sección mínima en la salida de datos | 0,05 mm² |
| Par de apriete recomendado en la entrada de medida | Máximo 2,8 Nm |
| Par de apriete recomendado en la salida de datos | Máximo 0,4 Nm |
Condiciones de servicio
| Rango de temperatura de operación | −25 a +65 °C |
|---|---|
| Temperatura de referencia | 25 °C ±5 °C |
| Temperatura límite de almacenamiento y transporte | −30 a +80 °C |
| Entorno mecánico | M2 |
| Entorno electromecánico | E2 |
Aislamiento según EN IEC 62052-11 y EN IEC 62053-21
| Categoría de instalación | III |
|---|---|
| Grado de contaminación | 2 |
| Tensión de aislamiento | 4 kV CA RMS durante 1 minuto |
Compatibilidad electromagnética
| Ensayo de emisión | Conforme a EN IEC 62052-11 y EN 50470-3 |
|---|---|
| Ensayo de inmunidad | Conforme a EN IEC 62052-11 y EN 50470-3 |
Datos de Rendimiento y Límites Operativos
Ventajas operativas declaradas por el fabricante
- Limitación de potencia rápida y precisa cuando hay límites configurados en el inversor.
- Visión detallada del consumo de energía junto con Fronius Solar.web.
- Gestión de energía con soluciones de almacenamiento Fronius.
- Identificación de oportunidades de optimización de la instalación fotovoltaica.
- Monitorización y análisis de cargas.
Márgenes eléctricos verificados
- Medida directa hasta 3 x 65 A sin transformadores de intensidad.
- Rango operativo de tensión de 167 a 480 V con tolerancia de ±20 %.
- Intensidad de inicio de 20 mA y sobrecorriente admisible de 1950 A durante 10 ms.
- Consumo propio igual o inferior a 1 W en la vía de corriente.
Compatibilidad de sistema
- Inversores Fronius GEN24 Plus y Tauro.
- Inversores equipados con Fronius Datamanager 2.0 desde la versión de software 3.16.1.
- Fronius Symo Hybrid desde la versión de software 1.16.1.
- Cualquier inversor con interfaz RS485 y protocolo Modbus RTU.
- Instalación posible en cualquier momento, incluso después de la puesta en marcha del inversor.
Aplicaciones Detalladas y Casos de Uso
Optimización del autoconsumo residencial y terciario
- Medida bidireccional en el punto de conexión para conocer en todo momento la energía importada y la exportada.
- Registro de la curva de consumo para dimensionar futuras ampliaciones de generación o de almacenamiento.
- Visualización de los flujos de energía en Fronius Solar.web.
Control de límites de vertido
- Comunicación rápida por Modbus RTU para que el inversor ajuste su producción a los límites configurados.
- Sustitución del controlador S0 en instalaciones que requieren mayor rapidez y precisión de regulación.
- Esta referencia está catalogada como no apta para configuraciones de inyección cero.
Instalación en cuadro de distribución
- Montaje sobre carril DIN de 35 mm con ocupación de 3 módulos DIN 43880.
- Conexión directa de las tres fases con secciones de 1 a 16 mm² y par de apriete máximo de 2,8 Nm.
- Cableado de comunicación de 0,05 a 1,5 mm² hasta el inversor.
- Carcasa y tapa de terminales precintables para instalaciones que exigen sellado.
Gestión de energía con almacenamiento
- Coordinación de los flujos de energía en combinación con las soluciones de almacenamiento Fronius.
- Análisis de cargas para identificar consumos desplazables a las horas de mayor generación.
- Integración con equipos de terceros a través del bus RS485 con protocolo Modbus RTU.
Certificaciones y Cumplimiento Normativo
Metrología
- EN62053-21 - Clase 1 en energía activa.
- EN50470-3 - Clase B en energía activa.
- EN62053-23 - Clase 2 en energía reactiva.
- EN 50470 - Factor de distorsión de corriente.
Seguridad y compatibilidad electromagnética
- EN IEC 62052-11 - Requisitos generales, ensayos de emisión e inmunidad.
- EN 60529 - Grados de protección IP51 en carcasa e IP20 en conexiones.
- Categoría de instalación III y grado de contaminación 2.
- Tensión de aislamiento de 4 kV CA RMS durante 1 minuto.
