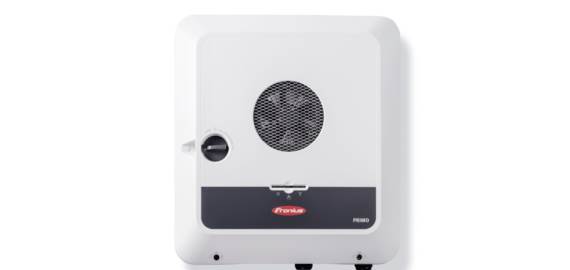

Fronius Primo GEN24 4.6 Plus 4600W
[4,210,143,002] Fronius Primo GEN24 4.6 Plus 4600W
Fronius Primo GEN24 4.6 Plus 4600W . Inversor solar para conexión a red con tecnología avanzada de conversión de energía. Ofrece alta eficiencia de conversión, monitorización integrada y protecciones completas. Compatible con instalaciones de autoconsumo residencial y comercial. Cumple con la normativa europea de inyección a red. Especificaciones: Marca: Fronius. Referencia: 4,210,143,002. Potencia: 262 W. Peso: 19.0 kg. Single-phase hybrid inverter, allows you to choose between PV Point or the Full Backup option that provides an emergency power supply.
📕 Descarga de documentación
Display Name:
[4,210,143,002] Fronius Primo GEN24 4.6 Plus 4600W
HS Code:
85044085
Descripción Técnica del Equipo
El Primo GEN24 4.6 Plus pertenece a la familia Fronius GEN24 Plus, fabricada en Austria. Su etapa de entrada de CC admite una tensión de 65 a 600 V con una tensión nominal de entrada de 400 V y una tensión de puesta en servicio de 80 V, lo que permite arrancar la producción con cadenas fotovoltaicas cortas y en condiciones de baja irradiancia. El rango útil de seguimiento del punto de máxima potencia abarca de 65 a 530 V.
Los dos seguidores MPP admiten una corriente máxima de entrada de 22 A en el MPPT1 y de 12 A en el MPPT2, con corrientes máximas de cortocircuito de 36 A y 19 A respectivamente. Cada seguidor dispone de dos entradas de CC, de modo que el equipo acepta hasta cuatro cadenas fotovoltaicas conectadas mediante conectores rápidos por presión de 2,5 a 10 mm². La potencia máxima de CC es de 4.750 W y la máxima salida admisible del generador fotovoltaico alcanza 6.900 Wpico repartidos entre ambos seguidores.
En el lado de corriente alterna entrega 4.600 W de potencia nominal y 4.600 VA de potencia aparente sobre una red monofásica 1~ NPE de 220/230 V con tolerancia de +20 % a -30 %, en un rango de frecuencia de 45 a 65 Hz para redes de 50 o 60 Hz. El coeficiente de distorsión no lineal se mantiene por debajo del 2 % y el factor de potencia es ajustable entre 0,8 inductivo y 0,8 capacitivo.
La entrada de batería es independiente del campo fotovoltaico: admite una tensión de 150 a 455 V con una corriente máxima de 22 A, una potencia máxima de entrada o salida de CC de 4.750 W y una potencia máxima de carga con acoplamiento de CA de 4.600 W. Según la hoja de datos del fabricante, las baterías compatibles son BYD Battery-Box Premium HVS/HVM y LG RESU FLEX, con las excepciones indicadas por Fronius para HVS 10.2, HVS 12.8, HVM 8.3, HVM 22.1 y RESU FLEX 17.2. La conexión de la batería se realiza con conectores rápidos por presión de 2,5 a 10 mm².
Especificaciones Técnicas Detalladas
| Número de seguidores MPP | 2 |
| Rango de tensión de entrada CC (Udc mín - Udc máx) | 65 - 600 V |
| Tensión nominal de entrada (Udc,r) | 400 V |
| Tensión de puesta en servicio (Udc arranque) | 80 V |
| Rango de tensión MPP | 65 - 530 V |
| Máx. corriente de entrada por MPP (Idc máx.) | MPPT1: 22 A / MPPT2: 12 A |
| Máx. corriente de cortocircuito por MPP (Isc pv) | MPPT1: 36 A / MPPT2: 19 A |
| Número de entradas CC en el campo de módulos | 2 por seguidor (4 en total) |
| Máx. potencia CC | 4.750 W |
| Máx. salida del generador fotovoltaico | MPPT1: 5.750 Wp / MPPT2: 4.750 Wp / total: 6.900 Wp |
| Tecnología de conexión CC fotovoltaica | Conectores rápidos por presión de 2,5-10 mm² (4 unidades CC+ y 4 unidades CC-) |
| Potencia nominal CA (Pac,r) | 4.600 W |
| Potencia aparente | 4.600 VA |
| Máx. potencia de salida | 4.600 VA |
| Corriente de salida CA nominal | 20,9 A a 220 V / 20 A a 230 V |
| Acoplamiento a la red (Uac,r) | 1~ NPE 220/230 V (+20 % / -30 %) |
| Frecuencia (rango fmín - fmáx) | 50/60 Hz (45 - 65 Hz) |
| Coeficiente de distorsión no lineal | menor del 2 % |
| Factor de potencia (cos phi ac,r) | 0,8 - 1 inductivo / capacitivo |
| Tecnología de conexión CA | Conector rápido por presión de 3 polos de 2,5-10 mm² |
| Bornes de puesta a tierra | Bornes roscados PE: 2 unidades de 2,5-16 mm² y 3 unidades de 2,5-10 mm² |
| Potencia de salida nominal PV Point | 3.000 VA |
| Acoplamiento a la red PV Point | 1~ NPE 220/230 V |
| Tiempo de transición PV Point | menor de 35 s |
| Potencia de salida nominal Full Backup | 4.600 VA |
| Acoplamiento a la red Full Backup | 1~ NPE 220/230 V |
| Tiempo de transición Full Backup | menor de 20 s |
| Conexión de energía de emergencia | Conector rápido por presión de 3 polos de 1,5-10 mm² |
| Nota del fabricante sobre Full Backup | Requiere componentes externos adicionales para la conmutación de la red |
| Número de entradas CC de batería | 1 |
| Máx. corriente de entrada (Idc máx.) | 22 A |
| Rango de tensión de entrada CC | 150 - 455 V |
| Reducción de potencia CA | A partir de 419,7 V de tensión de entrada de batería |
| Máx. potencia de entrada/salida CC | 4.750 W |
| Máx. potencia de carga con acoplamiento CA | 4.600 W |
| Tecnología de conexión CC de la batería | Conectores rápidos por presión de 2,5-10 mm² (1 unidad BAT+ y 1 unidad BAT-) |
| Baterías compatibles según fabricante | BYD Battery-Box Premium HVS/HVM y LG RESU FLEX, con las excepciones indicadas por Fronius |
| Dimensiones (alto x ancho x profundo) | 530 x 474 x 165 mm |
| Peso (inversor / con embalaje) | 15,4 kg / 19 kg |
| Tipo de protección | IP 66 |
| Clase de protección | 1 |
| Consumo nocturno | menor de 10 W |
| Categoría de sobretensión (CC/CA) | 2 / 3 |
| Concepto de inversor | Sin transformador |
| Refrigeración | Tecnología de Ventilación Activa |
| Instalación | Interior y exterior |
| Rango de temperatura ambiente | -40 a +60 °C |
| Humedad de aire admisible | 0 - 100 % |
| Emisión de ruido | menor de 42 dB(A) |
| Altitud máxima | 4.000 m |
| País de fabricación | Austria |
| Máximo rendimiento | 97,6 % |
| Rendimiento europeo (eta EU) | 97,2 % |
| Rendimiento de adaptación MPP | mayor del 99,9 % |
| Medición del aislamiento CC | Integrada |
| Comportamiento en sobrecarga | Desplazamiento al punto de trabajo y limitación de potencia |
| Seccionador CC | Integrado |
| Protección contra polaridad inversa | Integrada |
| WLAN / 2 x Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
| Entradas y salidas digitales | 6 entradas digitales y 6 entradas/salidas digitales para receptor de control de onda y gestión de energía |
| Parada de emergencia (WSD) | Integrada |
| Datalogger y servidor web | Integrados |
| 2 x RS485 | Modbus RTU SunSpec, Fronius Smart Meter, batería y Fronius Ohmpilot |
Datos de Rendimiento y Límites Operativos
Rendimiento de conversión
- Rendimiento máximo del 97,6 % según la hoja de datos del fabricante.
- Rendimiento europeo ponderado del 97,2 %.
- Rendimiento de adaptación del punto de máxima potencia superior al 99,9 %.
- La hoja de datos de Fronius incluye la curva de rendimiento del equipo a 230, 400 y 530 V de tensión de entrada de CC.
Límites operacionales
- Tensión de entrada de CC admisible de 65 a 600 V; ventana MPP de 65 a 530 V.
- Arranque de la producción a partir de 80 V en la entrada de CC.
- Corriente de entrada limitada a 22 A en MPPT1 y 12 A en MPPT2.
- Temperatura ambiente de trabajo de -40 a +60 °C y altitud máxima de 4.000 m.
Reducción de potencia
- La hoja de datos publica la curva de reducción por temperatura entre 30 y 50 °C de temperatura ambiente.
- La refrigeración se realiza mediante Tecnología de Ventilación Activa, con una emisión de ruido inferior a 42 dB(A).
- La potencia de CA se reduce cuando la tensión de la batería en la entrada de CC alcanza 419,7 V o más.
Consumo y protecciones
- Consumo nocturno inferior a 10 W.
- Seccionador de CC, medición de aislamiento de CC y protección contra polaridad inversa integrados.
- Ante sobrecarga, el equipo desplaza el punto de trabajo y limita la potencia en lugar de desconectarse.
- Admite la protección opcional contra sobretensiones de CC tipo 1+2 con referencia 4,240,313,CK.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial monofásico con almacenamiento
- Viviendas unifamiliares con acometida monofásica y generador fotovoltaico de hasta 6.900 Wpico.
- Instalaciones que prevén incorporar una batería de alta tensión a la entrada de CC dedicada del inversor.
- Campos fotovoltaicos con dos orientaciones distintas, gracias a los dos seguidores MPP independientes.
- Cubiertas con sombreados parciales en los que interesa segmentar el generador en hasta cuatro cadenas.
Suministro de emergencia ante cortes de red
- Función PV Point para alimentar una salida monofásica de hasta 3.000 VA con energía fotovoltaica durante un corte.
- Función Full Backup para el respaldo del cuadro de la vivienda con 4.600 VA, con los componentes externos de conmutación previstos por el fabricante.
- Emplazamientos rurales o periurbanos con microcortes frecuentes en la red de distribución.
- Cargas críticas domésticas como frigoríficos, sistemas de bombeo o equipos de comunicaciones.
Montaje en exterior y entornos exigentes
- Grado de protección IP 66 que permite el montaje en fachada, patio o cubierta técnica.
- Rango de temperatura ambiente de -40 a +60 °C para climas fríos de montaña y para zonas cálidas del sur peninsular.
- Altitud de trabajo de hasta 4.000 m para instalaciones de alta montaña.
- Humedad de aire admisible del 0 al 100 %, apta para entornos costeros con condensación.
Monitorización y gestión energética
- Datalogger y servidor web integrados, sin necesidad de registrador externo.
- Conectividad WLAN y dos puertos Ethernet LAN con Fronius Solar.web, Modbus TCP SunSpec y Fronius Solar API en formato JSON.
- Dos interfaces RS485 para Fronius Smart Meter, batería, Fronius Ohmpilot y equipos Modbus RTU SunSpec de terceros.
- Seis entradas digitales y seis entradas/salidas digitales para receptor de control de onda y gestión de cargas.
Integración eléctrica y puesta en marcha
- Conectores rápidos por presión en CC y CA que reducen el tiempo de cableado en obra.
- Seccionador de CC integrado, sin necesidad de un seccionador externo adicional.
- Parada de emergencia (WSD) integrada para el enclavamiento con los sistemas de seguridad del edificio.
- Bornes roscados de puesta a tierra de 2,5 a 16 mm² para instalaciones con secciones elevadas.
Certificaciones y Cumplimiento Normativo
Normas y certificados declarados
- IEC 62109 - Seguridad de convertidores de potencia para sistemas fotovoltaicos.
- IEC 62909 - Convertidores conectados a red de doble sentido.
- IEC 62116 - Ensayo de prevención del funcionamiento en isla.
- IEC 61727 - Características de la interfaz de conexión a red.
Códigos de red
- G98 / G99 - Códigos de red del Reino Unido para generación distribuida.
- CEI 0-21 - Regla técnica italiana de conexión en baja tensión.
- AS/NZS 4777.2 - Norma australiana y neozelandesa de inversores conectados a red.
- ABNT NBR 16149 y 16150 - Normas brasileñas de interfaz de conexión fotovoltaica.
Fabricación y ciclo de vida
- País de fabricación - Austria.
- ÖNORM EN ISO 14040 y 14044 - Análisis del ciclo de vida verificado por personal del instituto Fraunhofer IZM.
- Categoría de sobretensión 2/3 - Clasificación CC/CA conforme a IEC 62109-1.
- Protección contra sobretensiones opcional - SPD de CC tipo 1+2 para dos seguidores MPP, referencia 4,240,313,CK.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias, puesta en marcha y resolución de incidencias técnicas.
Fronius Primo GEN24 4.6 Plus
Referencia: 4,210,143,002 | Inversor híbrido monofásico
Solución de conversión monofásica para autoconsumo con almacenamiento y respaldo ante cortes de red, con dos seguidores MPP y grado de protección IP 66.
