    Display Name: [ACC0001] LV-Hub for US2000C, US3000C and US5000- Pylontech

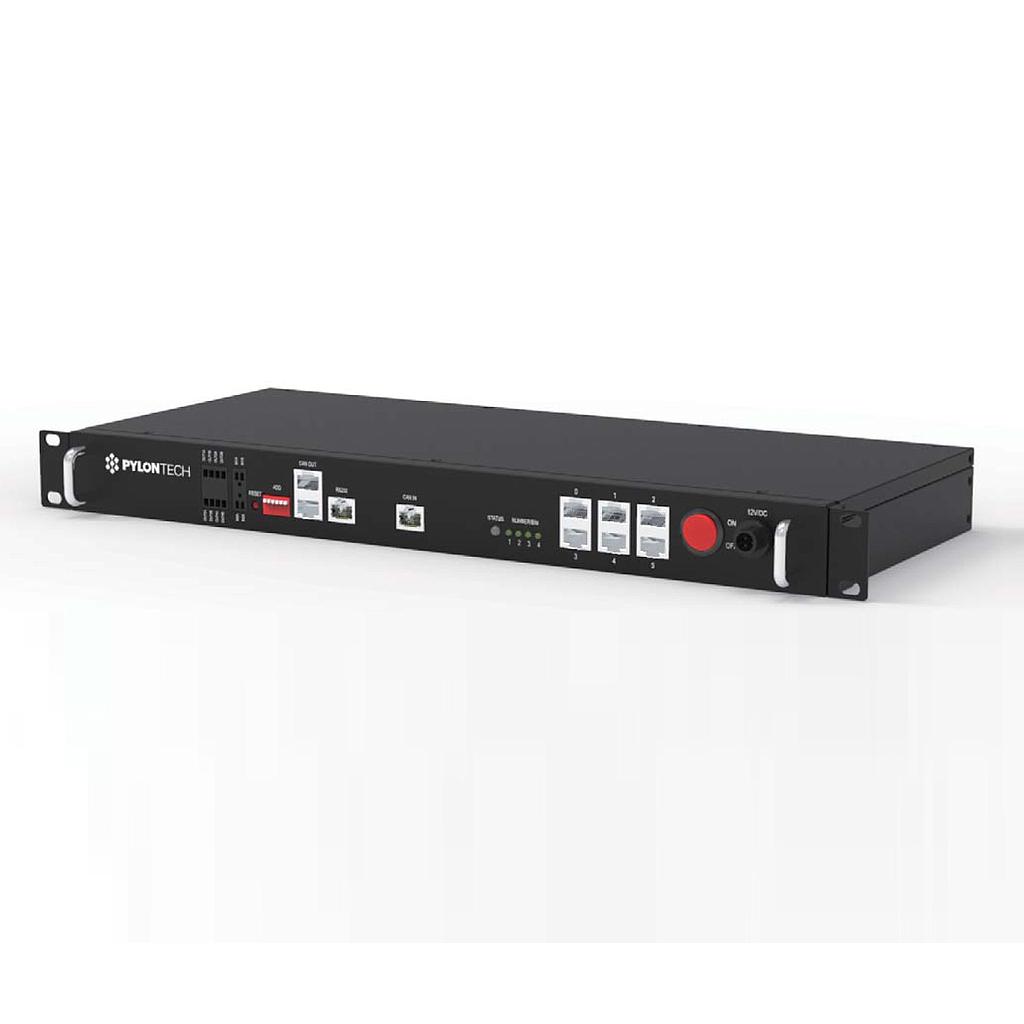

    Concentrador de comunicaciones Pylontech LV-Hub para baterías US2000C, US3000C y US5000

    Concentrador CAN y RS485 de 48 Vdc para la puesta en paralelo de varios grupos de baterías de litio Pylontech

    El LV-Hub es el concentrador de comunicaciones de Pylontech para sistemas de almacenamiento de 48 V formados por varios grupos de baterías conectados en paralelo. Recoge el bus de cada grupo en sus puertos RJ45 y presenta al inversor un único punto de comunicación, de modo que el conjunto se comporta como un solo sistema.

    Trabaja con bus CAN y con bus RS485. En su especificación de interfaz admite hasta 25 grupos en CAN, con velocidad de 500 kbps y resistencia de terminación seleccionable de 0 o 120 ohmios, y hasta 5 grupos en RS485 a 9600 o 115200 baudios. El manual del fabricante indica que el LV-Hub-A configura un máximo de cinco grupos de baterías, con hasta ocho unidades US2000B Plus o US3000 por grupo.

    El equipo se alimenta a 48 Vdc desde una fuente externa, consume 2 W y se presenta en formato de 442 x 190 x 44 mm para montaje en interior con grado de protección IP20. Se suministra junto con el sistema de baterías correspondiente.

    SKU

    ACC0001

    Comunicación

    CAN y RS485

    Alimentación

    48 Vdc

    Dimensiones

    442 x 190 x 44 mm

    Especificaciones Técnicas Detalladas

    Parámetro Valor
    Modelo LV-Hub (LV-Hub-A)
    Función concentrador de comunicaciones CAN y RS485 para varios grupos de baterías de 48 V en paralelo
    Rango de tensión de funcionamiento 48 Vdc
    Alimentación 48 Vdc de fuente externa mediante adaptador de corriente alterna a continua
    Interfaces de comunicación CAN y RS485
    Consumo del equipo 2 W
    Dimensiones 442 mm de ancho, 190 mm de fondo y 44 mm de alto
    Grado de protección IP20
    Peso según el manual 3,0 kg
    Peso de la referencia en almacén 3,5 kg
    Vida útil declarada 15 años
    Código de barras 8435438802421
    Parámetro Valor
    CAN hasta 25 grupos, velocidad de 500 kbps y resistencia de terminación de 0 o 120 ohmios
    RS485 hasta 5 grupos, velocidad de 9600 o 115200 baudios
    Protocolo CAN CAN-Bus-protocol-PYLON-low-voltage V1.2-20180408 o superior
    Protocolo RS485 RS485-protocol-pylon-low-voltage V3.1-20180408 o superior
    Grupos de baterías por concentrador el LV-Hub-A admite un máximo de 5 grupos de baterías
    Baterías por grupo hasta 8 unidades US2000B Plus o hasta 8 unidades US3000
    Asignación de pines CAN en RJ45 pin 2 GND, pin 4 CANH, pin 5 CANL
    Asignación de pines RS485 en RJ45 pin 6 GND, pin 7 RS485A, pin 8 RS485B
    Asignación de pines RS232 en RJ45 pin 3 TX, pin 6 RX, pin 8 GND
    Elemento Función
    Puertos RJ45 numerados ocho puertos identificados de 0 a 7, de los que se emplean del 0 al 5
    Puerto CAN OUT salida CAN por RJ45, se utiliza únicamente el puerto superior
    Puerto CAN IN entrada CAN por RJ45, solo para comunicación CAN
    Puerto RS232 puerto RJ45 reservado a depuración
    Interruptor ON/OFF conexión y desconexión del concentrador
    Pulsador RESET pulsación de 2 segundos para reiniciar el sistema
    Microinterruptores de configuración seis posiciones; la posición 6 arriba activa la resistencia de terminación de 120 ohmios en CAN OUT y abajo la deja en 0 ohmios
    Entrada de alimentación entrada de 48 Vdc procedente de fuente externa
    Contacto de señal seca reservado por el fabricante
    LED STATUS se ilumina al encender el concentrador; señala en rojo la ausencia de baterías conectadas o la caída de un grupo
    LED NUMBER/BIN 1 a 4 indican en código binario y en verde el número de grupos de baterías conectados
    Parámetro Valor
    Compatibilidad declarada en el manual US2000, US3000, Phantom-SA y US1800
    Conexión bajo CAN US2000C, US3000C, UP5000 y US5000
    Conexión bajo RS485 de las series C con US2000C, US3000C, UP5000 y US5000 la conexión de varios grupos en RS485 se resuelve sin concentrador
    Uso con SMA Sunny Island la dirección del concentrador principal debe ajustarse a 000011 para etiqueta B14V0105 o a 000101 para etiqueta B14V0106
    Corriente por par de cables de potencia cada par admite un máximo de 100 A de corriente constante
    Grupos de más de 120 A cuando la corriente de un grupo supera los 120 A, ese grupo requiere dos pares de cables de potencia externos
    Parámetro Valor
    Temperatura de funcionamiento -20 °C a +60 °C
    Temperatura de almacenamiento -40 °C a +80 °C
    Grado de protección IP20, para instalación en interior
    Vida útil declarada 15 años
    Dimensiones logísticas de la referencia 55 cm x 11,5 cm x 29 cm

    Datos Operativos y Límites de Trabajo

    Capacidad de agrupación

    • Especificación de interfaz CAN para un máximo de 25 grupos.
    • Especificación de interfaz RS485 para un máximo de 5 grupos.
    • El manual indica un máximo de cinco grupos de baterías por LV-Hub-A.
    • Cada grupo puede configurarse con hasta ocho unidades US2000B Plus o US3000.

    Parámetros del bus

    • Velocidad de 500 kbps en CAN, con terminación seleccionable de 0 o 120 ohmios.
    • Velocidad de 9600 o 115200 baudios en RS485.
    • Protocolo CAN de baja tensión Pylontech V1.2-20180408 o superior.
    • Protocolo RS485 de baja tensión Pylontech V3.1-20180408 o superior.

    Dimensionado del cableado de potencia

    • Cada par de cables de potencia admite un máximo de 100 A de corriente constante.
    • Los grupos que superan 120 A requieren dos pares de cables de potencia externos.
    • Se requiere un interruptor automático adecuado entre el sistema de baterías y el inversor.
    • Los cables de comunicación entre módulos y entre el puerto 0 y CAN IN son de ocho pines directos.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightAmpliación de sistemas de almacenamiento de 48 V
    • Instalaciones de autoconsumo con varias torres de baterías Pylontech de 48 V conectadas en paralelo.
    • Ampliación de un sistema existente por encima del número de módulos admitidos en una sola torre.
    • Sistemas mixtos con inversores híbridos que admiten un único bus de comunicación de baterías.
    • Instalaciones aisladas de la red con varios grupos de acumulación en paralelo.
    chevron_rightIntegración con inversores y equipos de conversión
    • Presentación de un único punto de comunicación CAN o RS485 hacia el inversor.
    • Ajuste de la dirección del concentrador principal para trabajar con SMA Sunny Island.
    • Selección de la resistencia de terminación del bus mediante el microinterruptor de la posición 6.
    • Configuración en cascada de varios concentradores bajo bus CAN.
    chevron_rightDiagnóstico y supervisión de la instalación
    • Lectura directa del número de grupos conectados mediante los cuatro LED en código binario.
    • Señalización en rojo del LED STATUS ante la caída de un grupo de baterías.
    • Puerto RS232 reservado a tareas de depuración.
    • Reinicio del sistema mediante pulsación de dos segundos del pulsador RESET.

    Notas de Instalación y Puesta en Servicio

    • buildEl concentrador se alimenta a 48 Vdc desde una fuente externa mediante adaptador de corriente alterna a continua.
    • buildLos cables de comunicación entre módulos de batería y entre el puerto 0 del concentrador y su entrada CAN IN deben ser de ocho pines directos.
    • buildEl cable entre la batería maestra del grupo 1 y el puerto 1 del concentrador debe tener los tres primeros pines libres o utilizar el cable WI0SCAN30RJ1 de los kits externos.
    • buildLa secuencia de puesta en marcha con las series C consiste en conectar primero los cables de potencia, verificar que todos los microinterruptores están en X0XX, encender las baterías, esperar a que la batería maestra del grupo 1 emita tres pitidos, pasar esa batería a X1XX, conectar la comunicación con el concentrador y ajustar el concentrador a 000001 antes de encenderlo.
    • buildCon las series US2000C, US3000C, UP5000 y US5000 bajo RS485 la conexión de varios grupos se resuelve directamente entre baterías, según el manual del modelo correspondiente.
    • buildEl equipo tiene grado IP20 y se instala en interior, en un local protegido de la humedad y del polvo.
    • buildEsta referencia se suministra junto con el sistema de baterías correspondiente.

    Certificaciones y Cumplimiento Normativo

    Documentación técnica de referencia

    • checkManual de producto LV-Hub versión 2.2 - documento del fabricante del que proceden los parámetros, los puertos y las secuencias de conexión recogidos en esta página.
    • checkProtocolo CAN de baja tensión Pylontech - versión V1.2-20180408 o superior, requerida para la comunicación con el inversor.
    • checkProtocolo RS485 de baja tensión Pylontech - versión V3.1-20180408 o superior, requerida para la comunicación con el inversor.

    Alcance de esta referencia

    • checkElemento de comunicaciones del sistema - el concentrador gestiona el bus de datos entre grupos de baterías; las características eléctricas de acumulación corresponden a los módulos de batería.
    • checkSuministro original Pylontech - accesorio original del fabricante para los sistemas de baterías de 48 V.

    Accesorios Pylontech Complementarios

    El LV-Hub pertenece a la gama de accesorios Pylontech. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para completar la instalación según las necesidades del proyecto.
