Kit de conector macho y hembra para bomba solar sumergible SHURflo 9325

Conjunto de enchufe estanco de cable, con cubre cables, tuerca y receptáculo, para la conexión eléctrica de la bomba en el sondeo

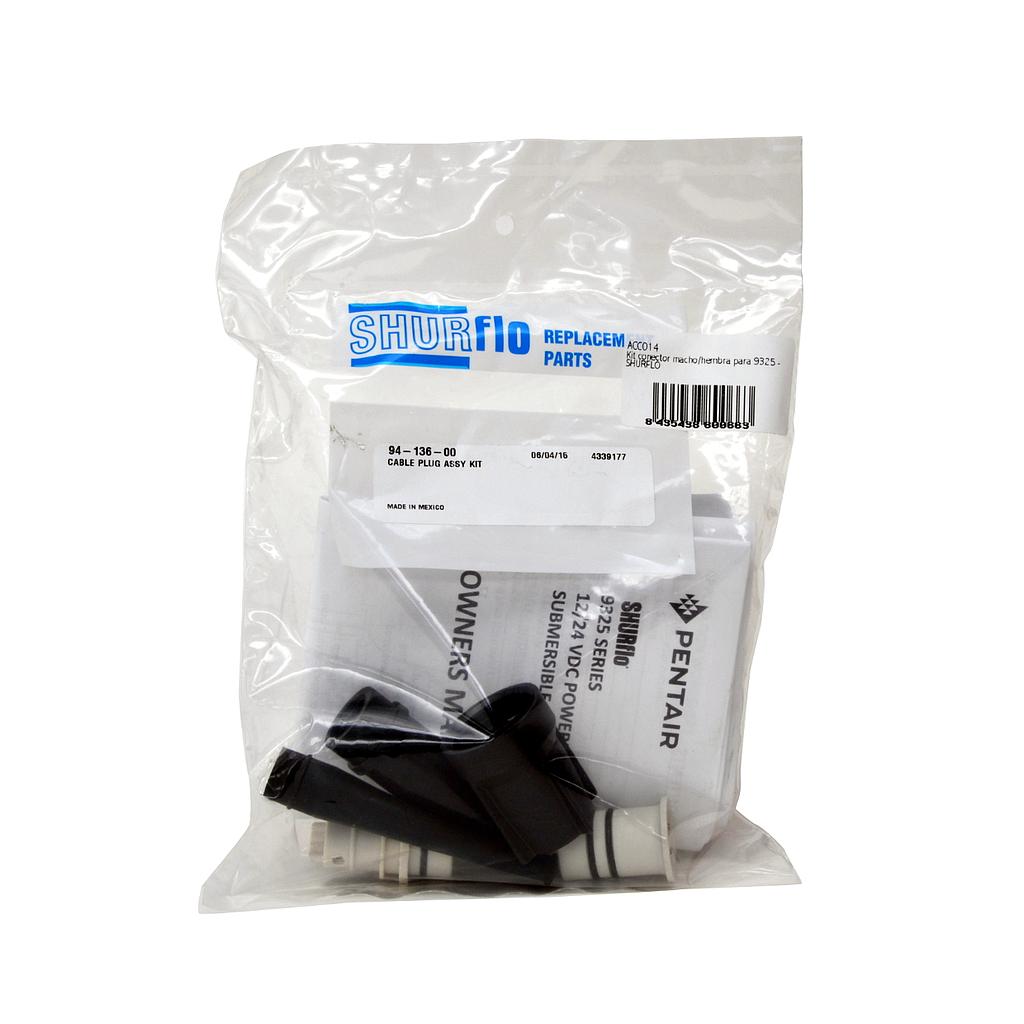

Recambio original SHURflo del conjunto de enchufe del cable de la bomba solar sumergible 9325, de la serie 9300. La ficha técnica del fabricante lo identifica como Cable Plug Kit, referencia 94-136-00, y el manual del usuario detalla su contenido: cubre cable interior, cubre cable exterior, tuerca, receptáculo del enchufe, conjunto de tornillos del enchufe y adaptador del cable con su tornillería.

Es la interfaz eléctrica entre el cable sumergible de la instalación y el motor de la bomba. SHURflo describe este conector como un prensaestopas estanco al agua que evita la penetración de agua por capilaridad a través del cable y la condensación en el interior del equipo, con desconexión rápida y sin necesidad de realizar empalmes. El conjunto admite distintos tipos de cable con cubierta, dentro de los requisitos del manual.

SKU

ACC014

Bomba

SHURflo 9325

Referencia del fabricante

94-136-00

Cable admitido

Sumergible 10 AWG

Especificaciones técnicas detalladas

Montaje del conector Conjuntos de recambio Bomba 9325 Instalación en el pozo Rendimiento a 24 V

Secuencia de armado del conjunto de enchufe descrita por SHURflo en el manual de la serie 9300. El procedimiento es determinante para la estanqueidad de la conexión en inmersión.

Paso del procedimiento	Indicación del manual de la serie 9300
Preparación del cable	Pelar 5 cm (2 pulgadas) del aislamiento externo del cable de alimentación
Corte	Cortar uno de los conductores 2,5 cm (1 pulgada) respecto del otro
Lubricación	Engrasar abundantemente entre 10 y 15 cm de cable con la grasa suministrada
Orden de montaje	Deslizar sobre el cable la tuerca con la rosca hacia la bomba, después el cubre cable exterior y por último el cubre cable interior, ambos con la parte estrecha por delante
Conexión	Dejar 1,3 cm (media pulgada) de conductor pelado e insertarlo en las conexiones del enchufe
Apriete de los tornillos del enchufe	Llave Allen de 5/64 de pulgada
Sellado	Encintar desde el cubre cable interior sobre el cable, sin retirar después esa cinta
Cierre	Deslizar el cubre cable exterior lubricado hasta el segundo escalón del cuello
Acoplamiento	Insertar el enchufe en el receptáculo hasta que el cuello asiente por completo
Tuerca final	Apretar la tuerca firmemente a mano, sin utilizar llaves
Polaridad	La posición del enchufe no afecta al rendimiento: la bomba no se ve afectada por la inversión de polaridad

Relación completa de conjuntos de recambio publicada por el fabricante para la serie 9300, con el contenido de cada uno. El conjunto del enchufe del cable es el identificado con la letra B en el despiece.

Referencia	Conjunto de recambio	Componentes según el manual de la serie 9300
94-135-00	Tapa de la bomba (Lift Plate)	Tapa de la bomba, 6 tornillos de tapa y 3 sellos O-ring
94-136-00	Conjunto del enchufe del cable (Cable Plug Kit)	Cubre cable interior, cubre cable exterior, tuerca, receptáculo del enchufe, conjunto de tornillos del enchufe y adaptador del cable con tornillos
94-137-00	Conjunto de válvulas (Valve Kit)	Sellos O-ring, resortes de derivación, válvulas de derivación y conjunto de válvulas
94-138-00	Conjunto de la caja inferior (Lower Housing Assembly Kit)	Sellos O-ring y conjunto de la caja inferior
94-139-00	Conjunto del motor (Motor Kit)	Sellos O-ring y motor
94-140-00	Conjunto de la carcasa (Canister Kit)	Sellos O-ring, carcasa y tornillos de fijación
94-141-00	Conjunto del filtro de malla (Filter Screen Kit)	Filtro de malla
94-142-00	Conjunto de sellos (O-Ring Kit)	Sellos de salida, de tapa, de caja superior y del conjunto de válvulas
94-143-00	Equipo de herramientas	Llaves Allen de 5/64, 5/32 y 3/16 de pulgada y destornilladores Phillips n.º 1 y n.º 2
94-004-00	Kit de escobillas y tapa portaescobillas (Brush and Endbell Kit)	Versión estándar
94-004-05	Kit de escobillas y tapa portaescobillas (Brush and Endbell Kit)	Versión CE

Especificaciones técnicas de la bomba a la que se conecta este conjunto, tomadas del manual y de la ficha técnica de la serie 9300.

Característica	Valor según la documentación SHURflo
Modelos de la serie	9325-043-101 y 9325-083-101 (versión con certificación CE)
Diseño de bomba	Triple diafragma, desplazamiento positivo, tres cámaras
Ángulo de leva (CAM)	3,0 grados
Motor	Imán permanente, referencia 11-175-00, con protección térmica
Tensión de alimentación	24 V de corriente continua nominal
Intensidad	4 A máximo según el manual; 4,1 A según la ficha técnica
Fusible	7,5 A
Derivación interna (bypass)	105 a 110 PSI (7,2 a 7,5 bar)
Elevación total máxima	70 m (230 pies)
Sumersión máxima	30 m (100 pies)
Salida de agua	Fijación estriada de 1/2 pulgada (12,7 mm) para manguera de 1/2 pulgada de diámetro interior
Entrada de agua	Filtro de malla de acero inoxidable de 50 mesh
Materiales	Plásticos de alta resistencia e impacto y acero inoxidable
Peso neto de la bomba	2,72 kg (6 libras)
Aplicación típica declarada	Bombeo de agua desde perforaciones

Requisitos del fabricante para el cableado sumergible, la conducción de agua y la suspensión de la bomba.

Elemento de la instalación	Indicación del fabricante
Cable de alimentación	Cable sumergible del tipo 10 AWG que cumpla los requisitos del manual
Cables desaconsejados	Cables con el exterior irregular, de superficie rústica o acanalada
Manguera o tubería	Debe soportar un mínimo de 150 PSI (10 bar); no se recomienda un diámetro superior a 3/4 de pulgada
Abrazaderas	De acero inoxidable
Cable de sujeción	Resistente a la corrosión, fijado entre 30 y 60 cm por encima de la bomba
Bandas de sujeción	Atado del conjunto de manguera y cables cada 1,8 m
Sumersión (H3)	No debe superar los 30 m
Elevación total (H1 más H2 más H3)	No debe superar los 70 m
Optimización del sistema	El fabricante indica el uso de un amplificador lineal de corriente (LCB) para un funcionamiento óptimo
Herramientas de mantenimiento	Destornilladores Phillips n.º 1 y n.º 2, llaves Allen de 5/64, 5/32 y 3/16 de pulgada, alicate y cinta aislante

Tabla de rendimiento de la bomba 9325 alimentada a 24 V de corriente continua. La sección del cable de alimentación debe soportar la corriente correspondiente al punto de trabajo de la instalación.

Elevación total (m)	Caudal (l/h)	Potencia fotovoltaica mínima (W)	Consumo (A)
6,1	443	58	1,5
12,2	432	65	1,7
18,3	413	78	2,1
24,4	401	89	2,4
30,5	390	99	2,6
36,6	382	104	2,8
42,7	375	115	3,1
48,8	371	123	3,3
54,9	352	135	3,6
61,0	345	141	3,8
70,1	310	155	4,1

Requisitos eléctricos y de estanqueidad de la conexión

Cable de alimentación

El manual indica emplear cable sumergible del tipo 10 AWG que cumpla los requisitos de la figura de selección de cable.
El fabricante desaconseja expresamente los cables con el exterior irregular, de superficie rústica o acanalada.
El conjunto admite distintos tipos de cable con cubierta dentro de esos requisitos.

Estanqueidad

El conector estanco al agua impide la penetración de agua por capilaridad a través del cable.
La lubricación del cable y de los cubre cables con la grasa suministrada forma parte del procedimiento de montaje.
La cinta aplicada sobre el cubre cable interior no debe retirarse: permite deslizar el cubre cable exterior y forma parte del cierre.

Apriete y herramientas

Los tornillos del enchufe y del receptáculo se aprietan con llave Allen de 5/64 de pulgada.
El apriete del receptáculo es manual: el fabricante prohíbe el uso de herramientas eléctricas o de fuerza.
La tuerca del conjunto se aprieta firmemente a mano, sin llaves.

Verificación tras el montaje

Antes de introducir la bomba en el pozo debe comprobarse su funcionamiento con una fuente de energía adecuada.
Los conectores del receptáculo se extienden con cuidado para asegurar un buen contacto eléctrico.
Ante un fallo de arranque, el manual dirige a revisar la fuente de energía, las conexiones y los fusibles del sistema.

Aplicaciones detalladas y casos de uso

chevron_right Reparación de la conexión eléctrica de bombeos solares

Sustitución del conjunto de enchufe tras corrosión o daño mecánico en el conector.
Reparación de equipos que no arrancan por conexiones sueltas o corroídas en el enchufe.
Recuperación de bombas cuya estanqueidad del paso de cable se ha visto comprometida.

chevron_right Cambio de longitud o de tipo de cable

Reconexión de la bomba al adaptar la longitud del cable sumergible a una nueva profundidad de instalación.
Sustitución del cable de alimentación por otro que cumpla los requisitos del manual.
Montaje sin empalmes, gracias al sistema de desconexión rápida de la serie 9300.

chevron_right Bombeo solar para riego, ganadería y abastecimiento

Instalaciones de riego y llenado de depósitos alimentadas por generador fotovoltaico.
Abrevaderos y suministro de agua para ganado en explotaciones sin red eléctrica.
Viviendas, refugios y emplazamientos insulares alejados de la red de distribución.

chevron_right Mantenimiento preventivo

Renovación del conjunto de enchufe en revisiones programadas de la instalación.
Preparación de equipos de reserva antes de la campaña de riego.
Reparación en campo, en línea con el diseño reparable in situ de la serie 9300.

Documentación y características declaradas de la serie 9300

Características del conector

check Conector de prensaestopas estanco al agua - característica declarada por SHURflo para la serie 9300.
check Desconexión rápida sin empalmes - característica declarada por SHURflo para la serie 9300.
check Admite distintos cables con cubierta - característica declarada por SHURflo para la serie 9300.
check Sin sensibilidad a la polaridad - el manual indica que la inversión de polaridad no afecta a la bomba.

Documentación disponible

check Manual del usuario de la serie 9300 - instalación, armado del cable, despiece y especificaciones técnicas.
check Ficha técnica del modelo 9325 - prestaciones y relación de conjuntos de recambio.
check Certificado RoHS - disponible para la bomba sumergible 9325-083-101.

Servicio técnico profesional Techno Sun

Asesoramiento en el despiece de la serie 9300, identificación del conjunto de recambio correcto y apoyo en el dimensionado del generador fotovoltaico y del cableado sumergible de la instalación.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL SHURFLO

Kit de conector macho y hembra SHURflo 9325

Referencia: ACC014 | Recambio original de bomba sumergible

Restablece la conexión eléctrica estanca entre el cable sumergible y el motor de la bomba, el punto más expuesto de la instalación dentro del sondeo.
