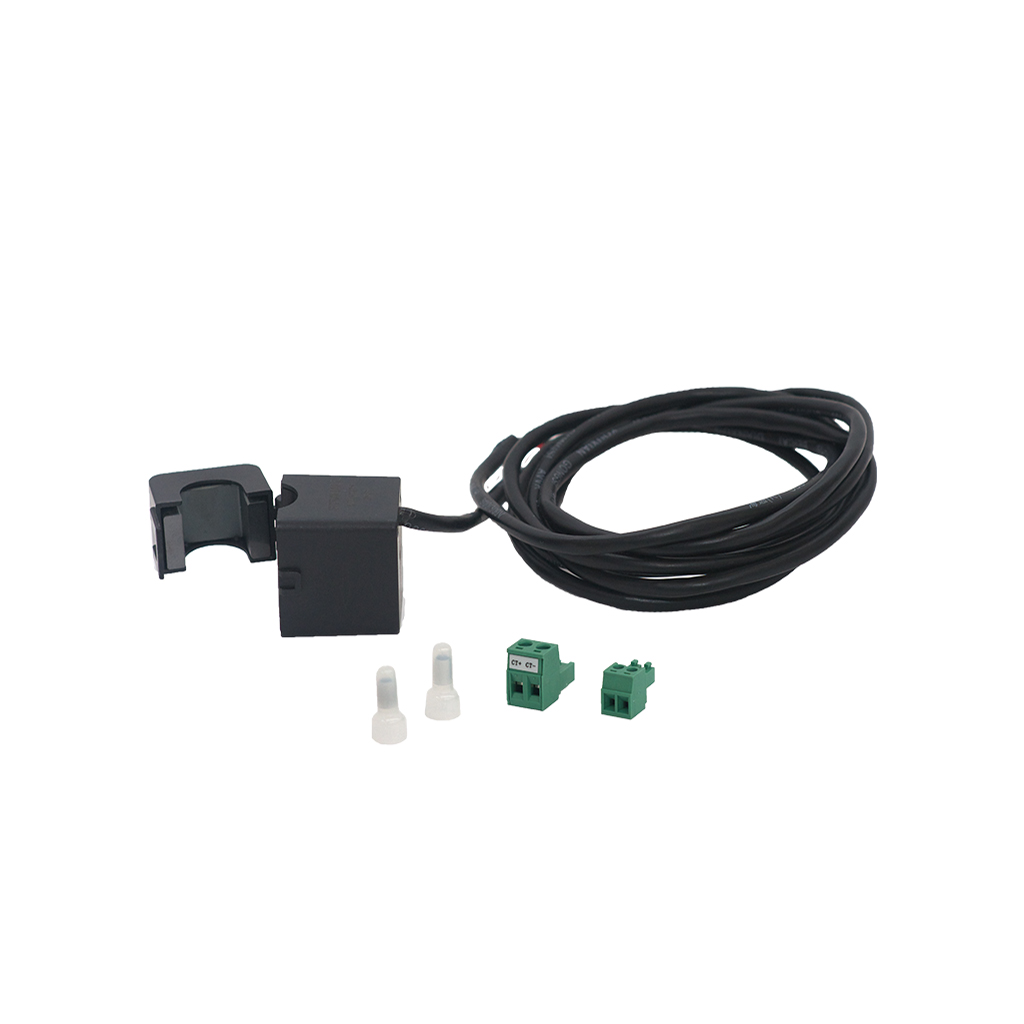

Pinza toroidal (transformador de corriente) ZCS Azzurro CT 200A/5A
Corriente primaria: 200 A | Corriente secundaria: 5 A
Sensor de corriente para medición indirecta en cuadros de contadores fotovoltaicos
Display Name:
[ACC0797] Pinza toroidal 200A | CT 200A/5A
Función del Transformador de Corriente en la Instalación
El CT 200A/5A es un transformador de corriente de medida indirecta: se instala abrazando el conductor de fase y entrega en su secundario una corriente proporcional y reducida que el instrumento de medida convierte en una lectura de potencia. La relación entre ambas magnitudes es fija, de 200 A en el primario a 5 A en el secundario, lo que equivale a una relación de transformación de 40 a 1.
Esa cifra de 40 no es arbitraria: es exactamente el valor que el contador trifásico Azzurro DTSU trae ajustado de fábrica en el parámetro CT de su menú de configuración. La documentación oficial de ZCS advierte de forma expresa que la relación 40 corresponde al uso de las sondas estándar y que, si se emplean sondas distintas de las suministradas, es obligatorio escribir manualmente la relación de transformación correcta antes de dar por válida la lectura.
El resultado práctico es que la medida en el punto de intercambio se realiza sin abrir el circuito de potencia ni intercalar el instrumento en serie con la carga: el toroide se cierra sobre el conductor ya existente y la instalación permanece intacta.
Especificaciones Técnicas Detalladas
| Parámetros del transformador de corriente | |
|---|---|
| Corriente nominal de primario | 200 A |
| Corriente nominal de secundario | 5 A |
| Relación de transformación | 40 a 1 (200 A / 5 A) |
| Tipo de medida | Indirecta, mediante transformador de corriente |
| Principio de instalación | Toroide abrazando el conductor de fase, sin corte del circuito |
| Valor de parámetro CT en contador DTSU | 40 (valor de fábrica para sondas estándar) |
| Cableado sobre contador trifásico Azzurro DTSU | |
|---|---|
| Sonda de la fase R | Terminal rojo al PIN 1, terminal negro al PIN 3 |
| Sonda de la fase S | Terminal rojo al PIN 4, terminal negro al PIN 6 |
| Sonda de la fase T | Terminal rojo al PIN 7, terminal negro al PIN 9 |
| Orientación | Flecha del sensor dirigida hacia la red |
| Secuencia de montaje | Conectar primero las sondas al contador y solo después abrazar las fases |
| Bus de datos del contador | RS485 por los PIN 24 y 25 del propio contador |
| Terminación de línea | Resistencia de 120 ohmios en PIN 24-25 cuando el cableado lo requiere |
| Datos logísticos y de catálogo | |
|---|---|
| Referencia Techno Sun | ACC0797 |
| Marca | ZCS Azzurro |
| Modelo | CT 200A |
| Familia | Pinza, CT, Toroidal |
| Aplicación declarada | Sensor de corriente para medición indirecta en cuadros de contadores fotovoltaicos |
Criterios de Instalación y Verificación de Lectura
Posicionamiento del toroide
- Cada sonda debe abrazar únicamente los conductores de su propia fase.
- La colocación se realiza a la salida del contador de intercambio, de modo que queden leídos todos los flujos de potencia entrantes y salientes.
- La flecha impresa en el cuerpo del sensor marca el sentido de referencia y debe apuntar hacia la red.
Comprobación tras la puesta en marcha
- Con la generación fotovoltaica apagada, se conectan cargas superiores a 1 kW en cada fase.
- El factor de potencia leído por fase debe situarse entre 0,8 y 1,0; si es inferior, la sonda está sobre una fase que no le corresponde.
- Las potencias por fase deben mostrarse con signo negativo mientras haya consumo desde la red.
- Un signo positivo indica polaridad invertida del toroide: basta con girar la sonda para corregirlo.
Parametrización del instrumento
- El menú de configuración del contador DTSU se abre introduciendo el código 701.
- El parámetro CT debe contener la relación de transformación real de la sonda instalada.
- La dirección 01 identifica al contador situado en el punto de intercambio.
Aplicaciones Detalladas y Casos de Uso
Medida en el punto de intercambio con la red
- Lectura de la potencia importada y exportada aguas abajo del contador de la compañía distribuidora.
- Alimentación de la lógica de autoconsumo del sistema de monitorización sin intervenir sobre el circuito de potencia.
- Instalaciones donde no es viable cortar el conductor para insertar un instrumento de medida directa.
Cuadros con contador trifásico Azzurro DTSU
- Una sonda por cada una de las tres fases, cableada a los pares de terminales previstos en el contador.
- Configuración inmediata gracias a la coincidencia de la relación 40 a 1 con el ajuste de fábrica del instrumento.
- Ampliaciones de instalaciones ya existentes en las que se añade lectura de consumo.
Reposición y mantenimiento
- Sustitución de sondas dañadas por golpes, humedad o manipulación en cuadros ya en servicio.
- Segunda unidad de reserva en cuadros críticos donde una parada de la medida detiene la regulación de potencia.
- Verificación cruzada de lecturas en trabajos de diagnóstico eléctrico.
Documentación y Cumplimiento Normativo
Documentación técnica aplicable
- Guía de instalación ZSM-COMBOX - define la relación de transformación 40 para las sondas estándar del contador DTSU
- Guía rápida 3PH HYD 5000-12000 ZP3 - recoge el esquema de conexión de las sondas al contador y el procedimiento de verificación
Buenas prácticas obligadas
- Orden de conexión - las sondas se conectan primero al instrumento y solo después se cierran sobre las fases
- Personal cualificado - la intervención en el cuadro de contadores corresponde a un electricista cualificado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de accesorios de comunicación y medida, esquemas de cableado, puesta en marcha y resolución de incidencias.
Pinza Toroidal ZCS Azzurro CT 200A/5A
Referencia: ACC0797 | Transformador de corriente
Medida indirecta fiable en el punto de intercambio, con la relación de transformación que el contador Azzurro DTSU espera de serie.
