Pinza toroidal 300A | CT 300A 3000:1
[ACC0798] Pinza toroidal 300A | CT 300A 3000:1

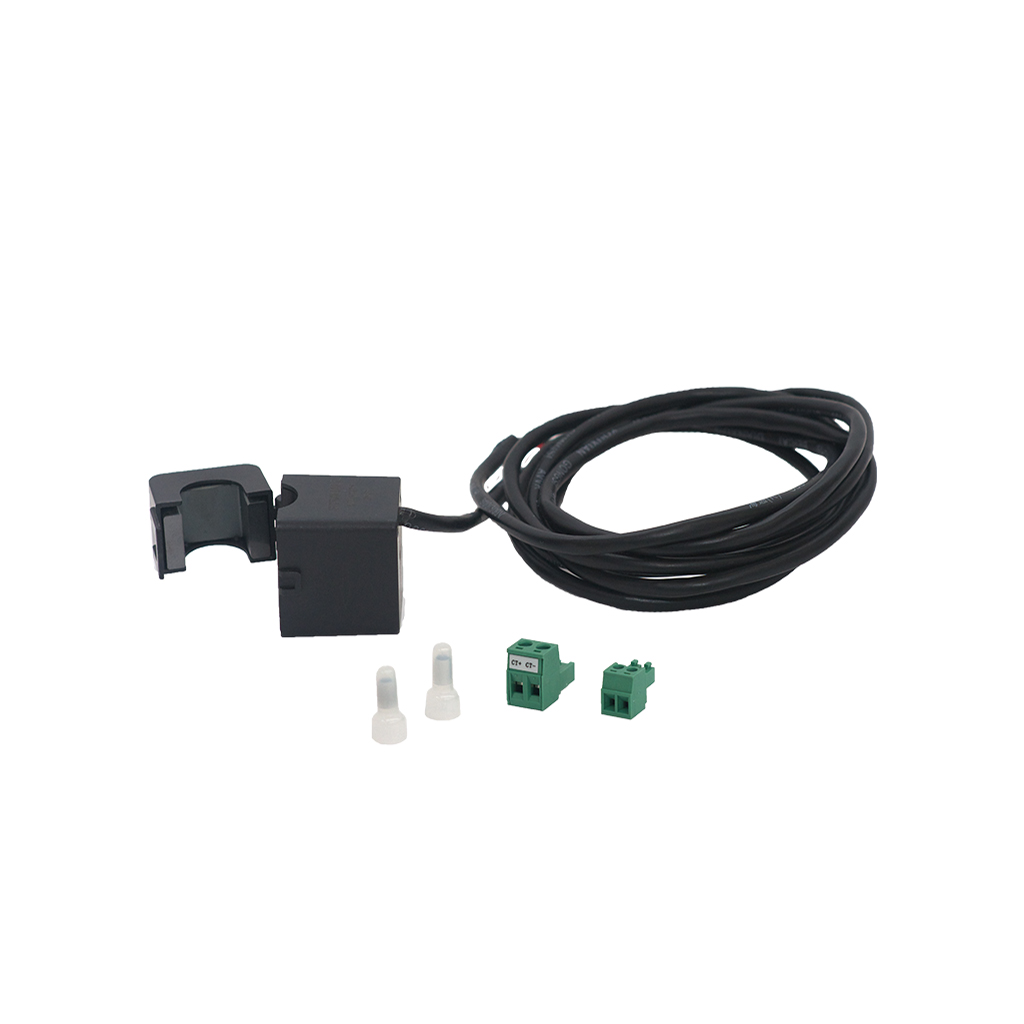

Pinza toroidal (transformador de corriente) ZCS Azzurro CT 300A 3000:1
Corriente nominal: 300 A | Relación de transformación: 3000:1
Compatible con inversores híbridos trifásicos ZCS Azzurro (posición CT-R, CT-S, CT-T)
Display Name:
[ACC0798] Pinza toroidal 300A | CT 300A 3000:1
Sonda de Conexión Directa al Inversor Híbrido Trifásico
El CT 300A 3000:1 es un transformador de corriente pensado para cablearse directamente sobre las entradas de medida del inversor híbrido trifásico ZCS Azzurro, en las posiciones identificadas como CT-R, CT-S y CT-T. A diferencia de las sondas de secundario en amperios, su relación de 3000 a 1 entrega una señal de muy bajo nivel: con 300 A circulando por el primario, el secundario aporta 100 miliamperios.
Esa señal de bajo nivel viaja hasta el inversor por pares diferenciales dentro del conector Medidor/CT. La documentación oficial de la serie 3PH HYD asigna a cada fase su par: CT A para la fase R, CT B para la fase S y CT C para la fase T, cada uno con su polaridad positiva y negativa perfectamente identificada por color de hilo.
Al tratarse de una lectura directa por el inversor, la arquitectura prescinde del contador intermedio: es la opción indicada cuando el cuadro de intercambio está próximo al equipo y se busca la instalación más sencilla posible.
Especificaciones Técnicas Detalladas
| Parámetros del transformador de corriente | |
|---|---|
| Corriente nominal de primario | 300 A |
| Relación de transformación | 3000 a 1 |
| Señal de secundario a plena carga | 100 mA con 300 A en el primario, resultado directo de la relación declarada |
| Tipo de medida | Indirecta, mediante transformador de corriente |
| Destino de la señal | Entradas CT-R, CT-S y CT-T del inversor híbrido trifásico ZCS Azzurro |
| Código EAN | 8435438898387 |
| Puerto Medidor/CT del inversor híbrido trifásico | |
|---|---|
| Fase R | CT A+, hilo blanco-verde; CT A-, hilo verde |
| Fase S | CT B+, hilo azul; CT B-, hilo blanco-azul |
| Fase T | CT C+, hilo blanco-marrón; CT C-, hilo marrón |
| Correspondencia de sensores | CT A igual a fase R, CT B igual a fase S, CT C igual a fase T |
| Orientación de la sonda | Flecha dirigida hacia el contador de intercambio |
| Distancia máxima recomendada | Inferior a 50 m entre el inversor y el transformador de corriente |
| Cable de extensión | Cable STP de categoría 6 de 8 polos, con la pantalla puesta a tierra en un solo extremo |
| Datos logísticos y de catálogo | |
|---|---|
| Referencia Techno Sun | ACC0798 |
| Marca | ZCS Azzurro |
| Modelo | CT 300A |
| Familia | Pinza, CT, Toroidal |
| Compatibilidad declarada | Inversores híbridos trifásicos ZCS Azzurro, posiciones CT-R, CT-S y CT-T |
| Código de barras | 8435438898387 |
Reglas de Cableado y Puesta en Servicio
Colocación de las sondas
- Se instalan a la salida del contador de intercambio, de forma que la lectura recoja todos los flujos entrantes y salientes.
- Cada sonda debe abrazar la totalidad de los conductores de su fase, tanto los que entran como los que salen del contador.
- La flecha del sensor apunta siempre hacia el contador de intercambio.
Integridad de la señal
- La señal de 100 mA a fondo de escala exige respetar la polaridad de cada par diferencial.
- Para prolongar el cableado se emplea cable apantallado STP de categoría 6 de 8 polos.
- La pantalla se conecta a tierra en uno solo de los dos extremos, para evitar bucles de masa.
- Por encima de 50 metros entre inversor y sonda, la arquitectura recomendada deja de ser la conexión directa por CT.
Validación de la lectura
- Con la generación detenida y cargas superiores a 1 kW por fase, las potencias leídas deben ser negativas.
- El factor de potencia por fase debe quedar entre 0,8 y 1,0; fuera de ese margen la sonda está sobre una fase equivocada.
- Un signo positivo con consumo real indica que hay que invertir el sentido del toroide.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo trifásico con inversor híbrido Azzurro
- Lectura de la potencia intercambiada con la red para que el inversor module carga y descarga de acuerdo con el consumo real.
- Instalaciones en las que el cuadro de intercambio y el inversor comparten ubicación o quedan a menos de 50 metros.
- Arquitecturas donde se prefiere prescindir del contador intermedio y su bus RS485.
Cuadros existentes sin posibilidad de corte
- Medida sobre conductores en servicio sin interrumpir el suministro ni intercalar instrumentos en serie.
- Reformas de instalaciones ya energizadas en las que se incorpora almacenamiento.
- Ampliaciones de potencia donde la corriente de fase puede acercarse a los 300 A nominales.
Reposición en instalaciones en servicio
- Sustitución de una de las tres sondas dañada sin necesidad de reconfigurar el resto del sistema.
- Repuesto en stock para plantas donde la pérdida de la señal de CT detiene la regulación de potencia.
- Trabajos de diagnóstico en los que se comprueba fase por fase el signo y el factor de potencia.
Documentación y Cumplimiento Normativo
Documentación técnica aplicable
- Guía rápida 3PH HYD 5000-12000 ZP3 - define el conexionado por pares diferenciales, los colores de hilo y el límite de 50 m
- Guía de instalación ZSM-COMBOX - recoge el criterio de escribir la relación de transformación real cuando la sonda no es la estándar
Buenas prácticas obligadas
- Relación declarada al instrumento - la relación 3000 a 1 debe constar en la parametrización del equipo receptor
- Personal cualificado - la intervención sobre el cuadro de intercambio corresponde a un electricista cualificado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de accesorios de comunicación y medida, esquemas de cableado, puesta en marcha y resolución de incidencias.
Pinza Toroidal ZCS Azzurro CT 300A 3000:1
Referencia: ACC0798 | Transformador de corriente
Lectura directa de la corriente de fase por el propio inversor híbrido trifásico, con la relación de transformación que sus entradas CT esperan.
