Pinza toroidal CT 120A 3000:1 10m

Pinza toroidal CT 120A 3000:1 10m

[ACC0806] Pinza toroidal CT 120A 3000:1 10m

https://b2b.technosun.com/web/image/product.template/40204/image_1920?unique=b06e6e2

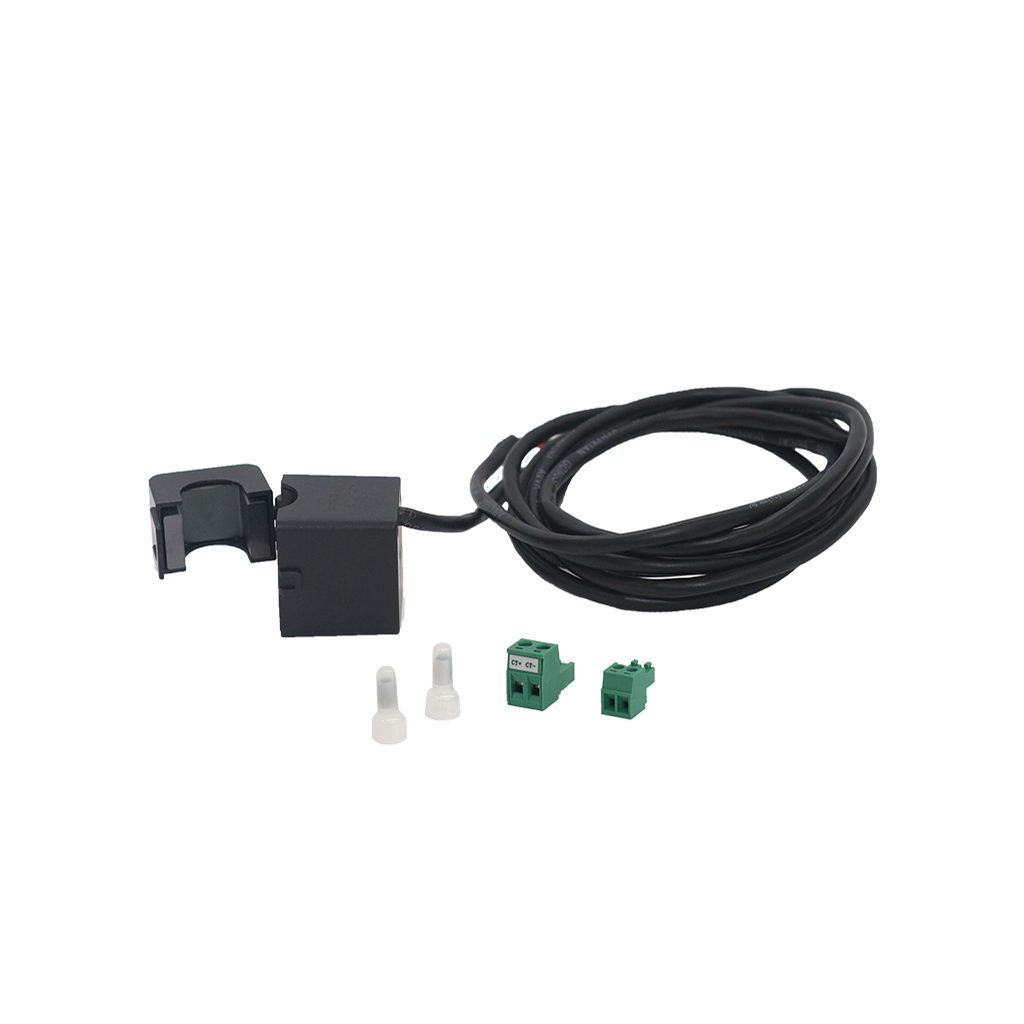

Pinza, toroidal, sensor de corriente con cable twist blanco y negro de 120A con relación 3000:1

Not Available For Sale

    This combination does not exist.

    Contact Us

    Sales and terms conditions

    Display Name: [ACC0806] Pinza toroidal CT 120A 3000:1 10m

    Pinza Toroidal CT 120A con Relación 3000:1

    Sensor de corriente toroidal con cable de 10 metros para medición y monitorización

    Transformador de corriente toroidal de tipo cerrado diseñado para medir la corriente alterna que circula por el conductor principal de la instalación. Con una corriente primaria de hasta 120 A y una relación de transformación 3000:1, proporciona la señal de intensidad necesaria para la gestión del autoconsumo y la lectura de consumos en sistemas fotovoltaicos.

    SKU

    ACC0806

    Corriente Primaria

    120 A

    Relación

    3000:1

    Longitud de Cable

    10 m

    Especificaciones Técnicas Detalladas

    • Tipo: Transformador de corriente toroidal (pinza CT)
    • Corriente primaria máxima: 120 A
    • Relación de transformación: 3000:1
    • Tipo de corriente medida: Corriente alterna (AC)
    • Función: Medición de la intensidad para gestión de autoconsumo y monitorización de consumos
    • Construcción: Núcleo toroidal de tipo cerrado para abrazar el conductor principal
    • Cable de señal: Cable trenzado (twist) bicolor blanco y negro
    • Longitud del cable: 10 metros
    • Instalación: Montaje sobre el conductor de fase del punto de medida

    Datos de Rendimiento

    Rango de Medición

    • Corriente primaria de hasta 120 A en el conductor monitorizado
    • Relación 3000:1 que entrega una señal proporcional de baja intensidad al equipo de control

    Despliegue en Instalación

    • Los 10 metros de cable permiten ubicar el sensor en el punto de conexión a red, alejado del equipo de gestión
    • El cable bicolor facilita la identificación de la polaridad durante el cableado

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Gestión de Autoconsumo Fotovoltaico
    • Medición de la corriente importada o exportada en el punto de conexión a red
    • Aporta la señal de intensidad necesaria para regular la inyección a red en instalaciones de autoconsumo
    chevron_right Monitorización de Consumos
    • Lectura de la intensidad consumida por una carga o por la acometida general
    • Integración con equipos de medida y sistemas de telemetría energética
    chevron_right Instalaciones con Distancia Entre Medida y Control
    • Los 10 metros de cable de señal cubren cuadros eléctricos separados del equipo de gestión
    • Adecuado para reformas donde el contador y el inversor no comparten ubicación

    Calidad y Características Constructivas

    Diseño del Sensor

    • check Núcleo toroidal - Geometría que minimiza errores de medida frente a sensores de pinza abierta
    • check Relación 3000:1 - Señal de salida de baja intensidad, segura para el equipo de medida

    Cableado

    • check Cable trenzado de 10 m - Reduce la captación de interferencias en tiradas largas
    • check Identificación bicolor - Conductores blanco y negro para un conexionado sin errores

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL

    Pinza Toroidal CT 120A 3000:1

    Referencia: ACC0806 | Sensor de corriente toroidal

    La solución de medición para la gestión de autoconsumo y la monitorización de consumos en aplicaciones que demandan máxima fiabilidad y precisión.
