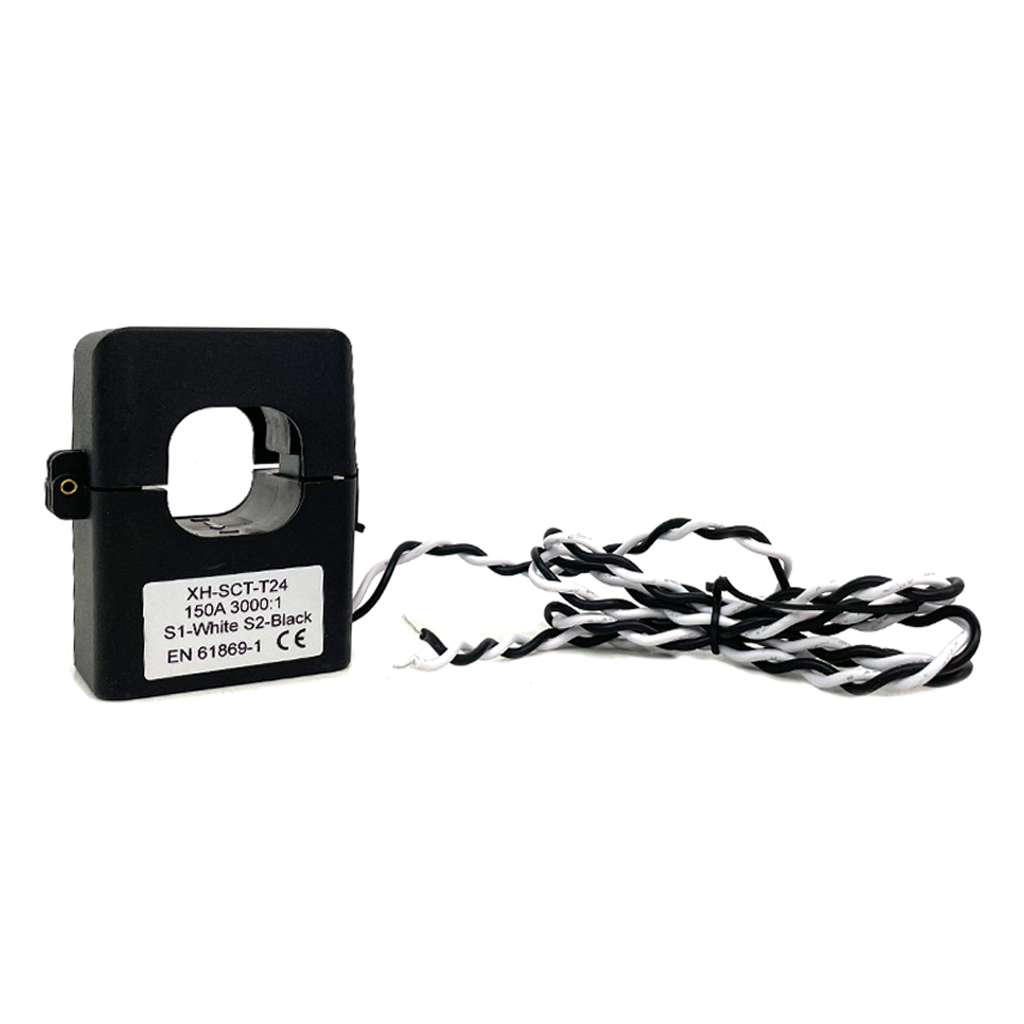

[ACC1850] Elecsun CT 150A 3000:1 T24

Clamp, toroidal, current sensor 150A T24 with black and white twist wire Elecsun compatible with all inverters with 3000:1 ratio

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Sales and terms conditions

Display Name: [ACC1850] Elecsun CT 150A 3000:1 T24

Pinza Toroidal Elecsun CT 150 A 3000:1 Núcleo T24

Transformador de corriente de núcleo partido con ventana de Ø 24 mm y salida de 50 mA

Transformador de corriente toroidal Elecsun de núcleo partido para la medida de intensidad alterna de hasta 150 A con relación de transformación 3000:1. Sobre el núcleo T24, de 24 mm de ventana, se abraza directamente el conductor de fase sin interrumpir el circuito y se entrega al equipo de medida una señal proporcional de 50 mA a corriente nominal. Es la pinza requerida por los inversores y vatímetros que trabajan con entrada de CT de relación 3000:1, como Sofar, SolaX, APsystems o Ingeteam, para el control de autoconsumo y la limitación de vertido a red.

SKU

ACC1850

Primario

150 A AC

Relación

3000:1

Ventana

Ø 24 mm

Especificaciones Técnicas Detalladas

Características eléctricas Características constructivas Compatibilidad de aplicación

Tipo	Transformador de corriente toroidal de núcleo partido (split core)
Corriente primaria nominal	150 A AC
Relación de transformación	3000:1
Salida secundaria a corriente nominal	50 mA a 150 A
Precisión	±1 % del 5 % al 120 % de la corriente nominal
Desfase	Inferior a 2° al 50 % de la corriente nominal
Tensión de aislamiento	600 V AC
Tensión máxima del primario	5000 V AC sobre conductor aislado
Rango de frecuencia	50 Hz a 400 Hz

Formato del núcleo	Toroidal partido, apertura con clip de cierre
Referencia de núcleo	T24
Ventana de paso del conductor	Ø 24 mm
Cables de salida	Par trenzado blanco y negro, UL 1015, 0,34 mm² (22 AWG), 105 cm
Rango de temperatura de operación	-15 °C a +60 °C
Montaje	Sobre el conductor de fase a medir, sin interrumpir el circuito
Código EAN	8435438807723
Peso	0,1 kg

Relación requerida por el equipo	3000:1
Inversores y vatímetros compatibles	Equipos con entrada de CT de relación 3000:1, como Sofar, SolaX, APsystems o Ingeteam
Función habitual	Medida de la corriente de intercambio con la red para el control de autoconsumo
Instalación típica	Sobre la fase de la acometida, aguas arriba del cuadro de distribución
Sección del conductor admisible	La que pase por la ventana de 24 mm de diámetro

Datos de Funcionamiento y Precisión de Medida

Rango de medida

Corriente primaria nominal de 150 A en alterna
Señal de salida de 50 mA a la corriente nominal del primario
Precisión de ±1 % entre el 5 % y el 120 % de la corriente nominal
Desfase inferior a 2° medido al 50 % de la corriente nominal

Instalación sin corte de servicio

Núcleo partido que se abre y se cierra sobre el conductor en tensión
Ventana de 24 mm de diámetro para conductores de acometida
Cables de salida de 105 cm hasta el equipo de medida
Par trenzado blanco y negro para reducir el acoplamiento de ruido

Límites de servicio

Rango de frecuencia de 50 Hz a 400 Hz
Temperatura de operación entre -15 °C y +60 °C
Tensión de aislamiento de 600 V AC
Primario admisible hasta 5000 V AC sobre conductor aislado

Aplicaciones Detalladas y Casos de Uso

chevron_right Control de autoconsumo fotovoltaico

Medida de la corriente de intercambio con la red para inversores con función antivertido
Regulación dinámica de la potencia inyectada en instalaciones de autoconsumo
Lectura del consumo de la vivienda o del local para el reparto de energía
Instalaciones monofásicas y trifásicas con una pinza por fase

chevron_right Monitorización energética

Alimentación de la señal de corriente a vatímetros y analizadores de red
Registro de curvas de carga en cuadros de distribución
Seguimiento del consumo por circuito en sistemas de gestión de energía
Verificación de la potencia contratada frente a la demanda real

chevron_right Instalación sobre acometidas existentes

Montaje sobre conductores de hasta 24 mm de diámetro sin desconectar la línea
Retrofit de sistemas de monitorización en instalaciones ya en servicio
Cuadros generales de mando y protección de viviendas y pequeños comercios
Sustitución de pinzas averiadas manteniendo la relación 3000:1 del equipo

chevron_right Puesta en marcha y verificación

Comprobación de la orientación de la flecha del núcleo respecto al sentido de la corriente
Verificación del cierre completo del núcleo partido para evitar errores de medida
Contraste de la lectura del inversor frente a un analizador de red de referencia
Revisión del apantallamiento y del recorrido del par trenzado de salida

Cumplimiento Normativo y Características de Medida

Cumplimiento y ensayo

check Marcado CE - conformidad con las directivas europeas aplicables al producto
check RoHS - restricción de sustancias peligrosas en materiales eléctricos y electrónicos
check Precisión ±1 % - verificada entre el 5 % y el 120 % de la corriente nominal del primario
check Desfase inferior a 2° - medido al 50 % de la corriente nominal del primario

Seguridad de instalación

check Aislamiento de 600 V AC - tensión de aislamiento declarada del transformador
check Primario hasta 5000 V AC - sobre conductor aislado, sin contacto eléctrico con el circuito medido
check Núcleo partido - montaje sobre el conductor sin interrumpir el servicio ni desconectar la línea
check Cables UL 1015 - par trenzado de 0,34 mm² (22 AWG) y 105 cm de longitud

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en la selección de la relación de transformación, el dimensionado de la ventana sobre el conductor, la orientación de la pinza y la puesta en marcha de la medida de autoconsumo.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

Pinza Toroidal Elecsun CT 150 A 3000:1 Núcleo T24

Referencia: ACC1850 | Transformador de corriente toroidal de núcleo partido

La solución de medida para el control de autoconsumo en acometidas de hasta 150 A que exigen instalación sin corte de servicio y señal normalizada de 3000:1.
