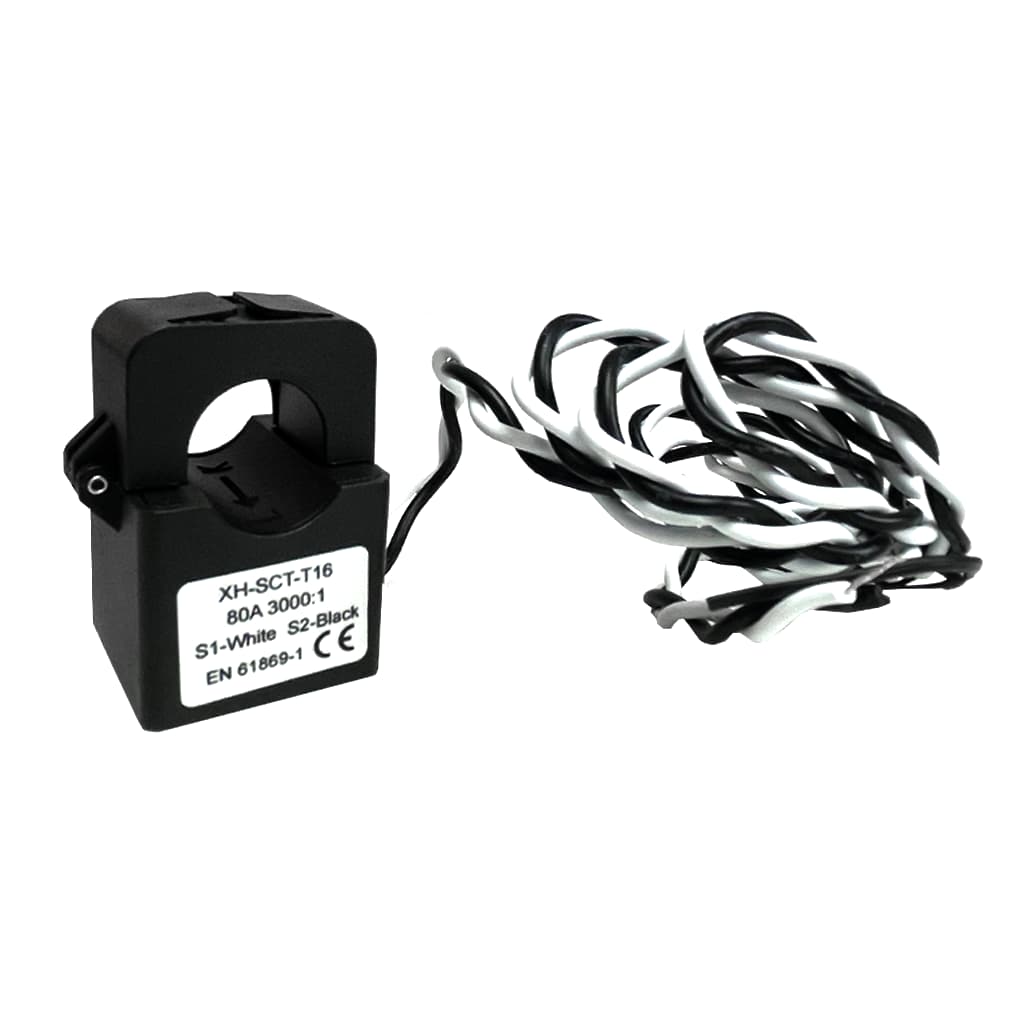

Elecsun Pinza toroidal CT 80A 3000:1 T16
[ACC2021] Elecsun Pinza toroidal CT 80A 3000:1 T16
Transformador de corriente toroidal Elecsun CT 80A 3000:1 T16 para medición y protección en sistemas solares e industriales. Relación 3000:1, clase de precisión T16. Paneles NO incluidos.
Display Name:
[ACC2021] Elecsun Pinza toroidal CT 80A 3000:1 T16
Función en la Instalación
Un transformador de corriente de núcleo toroidal reproduce en su devanado secundario, a escala reducida, la corriente que circula por el conductor que atraviesa su ventana. El conductor principal actúa como primario y no necesita ser seccionado, de modo que la medida se incorpora a una instalación existente sin modificar el circuito de potencia.
Con una relación de 3000:1, la corriente del secundario es tres mil veces menor que la del primario. A la corriente primaria nominal de 80 A le corresponden por tanto 26,67 mA en el secundario, un valor perfectamente manejable por las entradas de medida de los equipos de monitorización y control.
En instalaciones fotovoltaicas de autoconsumo, este tipo de transformador es el elemento que informa al equipo de control del sentido y de la magnitud de la corriente en el punto de conexión. Sobre esa lectura se apoyan funciones como el control de la energía vertida a la red, el reparto de la generación entre consumos y almacenamiento, o el registro de la energía consumida y producida.
En el ámbito industrial, la misma medida se emplea para el seguimiento de cargas por línea, la vigilancia de consumos por sección de la instalación y la alimentación de funciones de protección que requieren conocer la corriente en tiempo real.
Datos Verificados de la Referencia
| Tipo de equipo | Transformador de corriente de núcleo toroidal |
| Corriente primaria nominal | 80 A |
| Relación de transformación | 3000:1 |
| Corriente secundaria a la corriente primaria nominal | 26,67 mA, resultado de aplicar la relación 3000:1 |
| Formato del fabricante | T16 |
| Ámbito de uso declarado | Medición y protección en sistemas solares e industriales |
| Marca | Elecsun |
| Familia de catálogo | Pinza, CT, Toroidal |
| Referencia Techno Sun | ACC2021 |
| Código de barras (EAN) | 8435438807754 |
| Peso | 0,5 kg |
| Serie de catálogo | Current Transformers CT |
| ACC1848 | Elecsun CT 80 A 3000:1, formato T10 |
| ACC2021 | Elecsun CT 80 A 3000:1, formato T16 (esta referencia) |
| ACC1850 | Elecsun CT 150 A 3000:1, formato T24 |
| ACC2157 | Elecsun CT 150 A 2000:1, formato T24 |
| ACC1852 | Elecsun CT 200 A 3000:1, formato T24 |
| ACC2154 | Elecsun CT 200 A / 5 A, formato T24 |
| ACC2155 | Elecsun CT 600 A / 5 A, formato T36 |
Criterios de Selección y Uso
Elección de la referencia
- La corriente primaria nominal de 80 A debe cubrir la corriente máxima prevista en el punto de medida.
- La relación de transformación de 3000:1 debe coincidir con la que espera el equipo de monitorización o control.
- El formato T16 determina el tamaño del transformador dentro de la gama del fabricante.
- Para corrientes superiores, la gama ofrece referencias de 150 A, 200 A y 600 A.
Verificaciones de proyecto
- Confirmar en el manual del equipo de control la relación de transformación admitida antes de la selección.
- Comprobar que el conductor a medir puede pasar por la ventana del transformador.
- Prever la orientación del transformador conforme al sentido de circulación indicado por el fabricante del equipo receptor.
- Situar la medida en el punto de la instalación que corresponda a la función buscada.
Buenas prácticas de montaje
- Instalar el transformador sobre un único conductor activo, salvo indicación distinta del equipo de control.
- Cuidar la identificación de los conductores del secundario para respetar la polaridad de la lectura.
- Realizar el montaje con la instalación sin tensión y por personal cualificado.
- Verificar la lectura obtenida frente a una medida de referencia tras la puesta en marcha.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo fotovoltaico
- Medida de la corriente en el punto de conexión con la red para el control de la energía vertida.
- Lectura de consumo para el reparto de la generación entre las cargas de la instalación.
- Alimentación de las funciones de registro y monitorización energética del equipo de control.
- Instalaciones en las que la medida debe incorporarse sin seccionar el conductor principal.
Instalaciones industriales
- Seguimiento de la corriente por línea o por sección de la instalación.
- Vigilancia de cargas con corrientes de hasta 80 A en el punto de medida.
- Funciones de protección que requieren conocer la corriente en tiempo real.
- Cuadros eléctricos en los que se incorpora instrumentación de medida a posteriori.
Monitorización energética de edificios
- Medida de consumos por circuito en cuadros secundarios.
- Sistemas de gestión energética que reparten la lectura por zonas o por usos.
- Ampliación de instalaciones ya construidas con nuevos puntos de medida.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias, puesta en marcha y resolución de incidencias técnicas.
Pinza toroidal Elecsun CT 80 A 3000:1 T16
Referencia: ACC2021 | Transformador de corriente toroidal
Medida de corriente sin seccionar el conductor principal para funciones de control, monitorización y protección en instalaciones solares e industriales.
