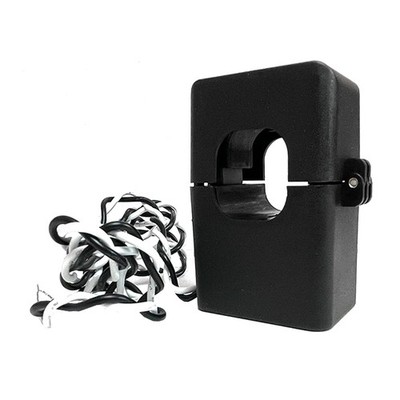

[ACC2154] Elecsun Pinza toroidal CT 200A/5A T24

Pinza toroidal Elecsun CT 200A/5A (T24)
Corriente nominal: 200 A | Relación de transformación: 200 A / 5 A
Núcleo partido para instalación sin desconexión de cableado

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Sales and terms conditions

Display Name: [ACC2154] Elecsun Pinza toroidal CT 200A/5A T24

Pinza Toroidal Elecsun CT 200 A/5 A Núcleo T24

Transformador de corriente de núcleo partido con secundario normalizado de 5 A y ventana de Ø 24 mm

Transformador de corriente toroidal Elecsun de núcleo partido con primario de 200 A y secundario normalizado de 5 A, equivalente a una relación de transformación de 40:1. A diferencia de las pinzas de salida en miliamperios, entrega la señal de 5 A que admiten los analizadores de red, vatímetros y equipos de protección con entrada de intensidad normalizada, lo que permite la medida indirecta en acometidas donde la corriente supera la capacidad de medida directa del instrumento. El núcleo T24 se cierra sobre el conductor sin interrumpir el circuito.

SKU

ACC2154

Primario

200 A AC

Secundario

5 A

Ventana

Ø 24 mm

Especificaciones Técnicas Detalladas

Características eléctricas Características constructivas Compatibilidad de aplicación Advertencias de servicio

Tipo	Transformador de corriente toroidal de núcleo partido (split core)
Corriente primaria nominal	200 A AC
Corriente secundaria nominal	5 A
Relación de transformación	200/5 A (40:1)
Precisión	±1 % con carga de 2 VA
Desfase	Inferior a 2° al 50 % de la corriente nominal
Tensión de aislamiento	600 V AC
Tensión máxima del primario	5000 V AC sobre conductor aislado
Rango de frecuencia	50 Hz a 400 Hz

Formato del núcleo	Toroidal partido, apertura con clip de cierre
Referencia de núcleo	T24
Ventana de paso del conductor	Ø 24 mm
Cable de salida	1 m
Rango de temperatura de operación	-15 °C a +60 °C
Montaje	Sobre el conductor de fase a medir, sin interrumpir el circuito
Código EAN	8435438807747

Entrada del equipo de medida	Intensidad normalizada de 5 A
Equipos compatibles	Analizadores de red, vatímetros, centralizadores y relés con entrada de 5 A
Carga admisible en el secundario	2 VA para mantener la precisión de ±1 %
Función habitual	Medida indirecta de intensidad en acometidas de alta corriente
Criterio de selección	El equipo debe estar parametrizado con la relación 200/5 A

Secundario en circuito abierto	El secundario de un transformador de 5 A no debe quedar abierto con el primario en carga
Conexión	Cerrar siempre el secundario sobre la entrada de intensidad del equipo de medida
Polaridad	Respetar el sentido de la corriente indicado en el cuerpo del núcleo
Cierre del núcleo	Comprobar el asiento completo de las dos mitades antes de la puesta en servicio

Datos de Funcionamiento y Medida Indirecta

Medida indirecta de alta intensidad

Reducción de 200 A del primario a 5 A normalizados en el secundario
Relación de transformación de 40:1 sobre conductor aislado
Precisión de ±1 % con una carga de 2 VA en el secundario
Desfase inferior a 2° medido al 50 % de la corriente nominal

Integración con equipos de medida

Compatible con analizadores de red y vatímetros de entrada de intensidad de 5 A
Cable de salida de 1 m hasta la regleta de intensidad del equipo
Aplicable a centralizadores de medida y equipos de protección
Núcleo partido para montaje sobre instalaciones ya en servicio

Límites de servicio

Rango de frecuencia de 50 Hz a 400 Hz
Temperatura de operación entre -15 °C y +60 °C
Tensión de aislamiento de 600 V AC
Primario admisible hasta 5000 V AC sobre conductor aislado

Aplicaciones Detalladas y Casos de Uso

chevron_right Medida en acometidas de alta intensidad

Cuadros generales donde la corriente supera la medida directa del instrumento
Acometidas trifásicas con una pinza por fase y secundario de 5 A
Instalaciones industriales, hoteleras y de gran superficie comercial
Líneas de distribución interna con demanda elevada

chevron_right Analizadores de red y facturación interna

Alimentación de la entrada de intensidad de analizadores de red trifásicos
Submedida por líneas para reparto interno de costes energéticos
Registro de curvas de carga y de parámetros de calidad de suministro
Centralizadores de medida en cuadros de distribución

chevron_right Montaje sobre líneas en servicio

Apertura del núcleo partido y cierre sobre el conductor sin desconectar la línea
Conductores que pasen por la ventana de 24 mm de diámetro
Conexión del secundario a la regleta de intensidad antes de dar carga al primario
Retrofit de sistemas de medida en instalaciones existentes

chevron_right Puesta en marcha y seguridad

Verificación de que el secundario queda cerrado sobre el equipo de medida
Comprobación del sentido de la corriente indicado en el núcleo
Parametrización del equipo con la relación 200/5 A
Contraste de la lectura frente a un analizador de referencia

Cumplimiento Normativo y Características de Medida

Cumplimiento y ensayo

check Marcado CE - conformidad con las directivas europeas aplicables al producto
check RoHS - restricción de sustancias peligrosas en materiales eléctricos y electrónicos
check Precisión ±1 % con 2 VA - declarada por el fabricante para la carga nominal del secundario
check Desfase inferior a 2° - medido al 50 % de la corriente nominal del primario

Seguridad de instalación

check Aislamiento de 600 V AC - tensión de aislamiento declarada del transformador
check Primario hasta 5000 V AC - sobre conductor aislado, sin contacto eléctrico con el circuito medido
check Núcleo partido - montaje sobre el conductor sin interrumpir el servicio ni desconectar la línea
check Secundario normalizado de 5 A - compatible con la entrada de intensidad de los equipos de medida y protección

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en la selección de la relación de transformación, el dimensionado de la ventana sobre el conductor, la orientación de la pinza y la puesta en marcha de la medida de autoconsumo.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

Pinza Toroidal Elecsun CT 200 A/5 A Núcleo T24

Referencia: ACC2154 | Transformador de corriente toroidal con secundario de 5 A

La solución de medida indirecta para acometidas de 200 A con equipos de medida y protección de entrada normalizada de 5 A.
