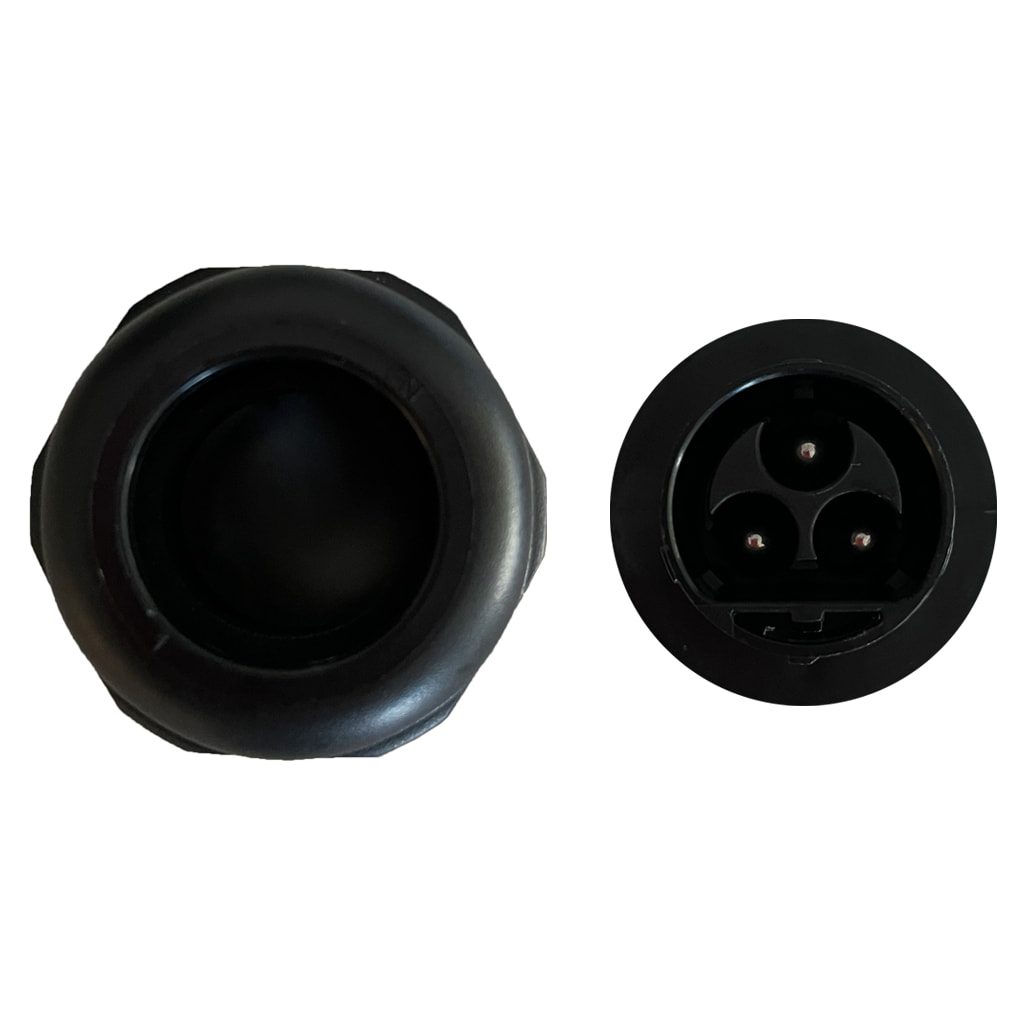

APSystems Conector macho trifásico 40A para cable AC de 5 hilos QT2 Serie
[ACC2496] APSystems Conector macho trifásico 40A para cable AC de 5 hilos QT2 Serie
Cable APSystems Conector macho trifásico 40A para cable AC de 5 hilos QT2 Serie
Specifications: 40 A | 0.02 kg
Reference: ACC2496
Display Name:
[ACC2496] APSystems Conector macho trifásico 40A para cable AC de 5 hilos QT2 Serie
HS Code:
8536901000
Especificaciones Técnicas Detalladas
- Tensión nominal: 600 VAC
- Corriente nominal: 40 A
- Resistencia de contacto: ≤ 50 mΩ
- Tensión de aislamiento (dieléctrica): 3000 V
- Resistencia de aislamiento: ≥ 500 MΩ
- Configuración: Trifásica de 5 hilos (3F + N + PE)
- Tipo: Conector macho de campo (cableado de bus AC)
- Sección de cable admisible: 2.5 a 10 mm²
- Ciclos de conexión: ≥ 500
- Dimensiones: Longitud 105.4 mm, diámetro ∅ 47.1 mm
- Peso aproximado: 0.02 kg
- Compatibilidad: Sistema de cableado AC de la serie APSystems QT2
- Grado de protección: IP67 (1 m durante 30 min tras el emparejamiento)
- Temperatura de funcionamiento: -40 °C a 105 °C
- Cumplimiento medioambiental: RoHS
Datos de Rendimiento y Fiabilidad de Conexión
Prestaciones Eléctricas
- Capacidad de 40 A para circuitos AC trifásicos de alta corriente
- Baja resistencia de contacto (≤ 50 mΩ) para minimizar pérdidas
- Aislamiento dieléctrico de 3000 V para máxima seguridad eléctrica
Durabilidad
- Diseñado para más de 500 ciclos de conexión y desconexión
- Estanqueidad IP67 una vez emparejado, apto para exteriores
- Amplio rango térmico de funcionamiento de -40 °C a 105 °C
Aplicaciones Detalladas y Casos de Uso
Cableado de Microinversores Trifásicos QT2
- Terminación de campo del cable de bus AC de 5 hilos del sistema QT2
- Conexión entre tramos de bus o cierre de extremos de la línea trifásica
- Instalaciones fotovoltaicas residenciales y comerciales trifásicas
Instalaciones a la Intemperie
- Conexiones estancas IP67 en cubiertas y entornos expuestos
- Resistencia a un amplio rango de temperaturas en exterior
- Compatible con secciones de cable de 2.5 a 10 mm²
Certificaciones y Cumplimiento Normativo
Normativa Aplicable
- RoHS - Restricción de sustancias peligrosas
- IP67 - Estanqueidad frente al agua y el polvo tras el emparejamiento
Componentes Compatibles de la Serie QT2
Este conector pertenece al sistema de cableado AC de la serie QT2 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Conectores y Tapones
- ACC2495 - Conector hembra trifásico 40A para cable AC de 5 hilos QT2
- ACC2508 - Protector estanco QT2 (Two seals) 5 hilos, 2.5 mm²
Cable de Inversor
- ACC2336 - Cable AC Bus 5 hilos 2.4 m, 4 mm² QT2
- ACC2069 - Cable Y3 AC Bus 5 hilos 2.4 m, 2.5 mm² (23A) QT2
Inversor de Red
- GRI1023 - APSystems QT2 2000VA, 3/N/PE, 400V, 4x20A, 5 hilos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
APSystems Conector Macho Trifásico 40A QT2
Referencia: ACC2496 | Conector AC 5 hilos
La solución definitiva para la terminación de campo del bus AC trifásico en aplicaciones que demandan máxima fiabilidad eléctrica y estanqueidad.
