Zero injection sensor for single-phase inverters SDM230 for Kostal - Eastron

[ACC297] Zero injection sensor for single-phase inverters SDM230 for Kostal - Eastron

https://b2b.technosun.com/web/image/product.template/8329/image_1920?unique=7249a12

57.00 € 57.0 EUR 57.00 € VAT Excluded

57.00 € VAT Excluded

68.97 € 68.97 € with taxes

Not Available For Sale

(57.00 € / Unit(s))

    This combination does not exist.

    Sin existencias.
    Correo electrónico inválido
    Te avisaremos cuando el producto vuelva a estar disponible.

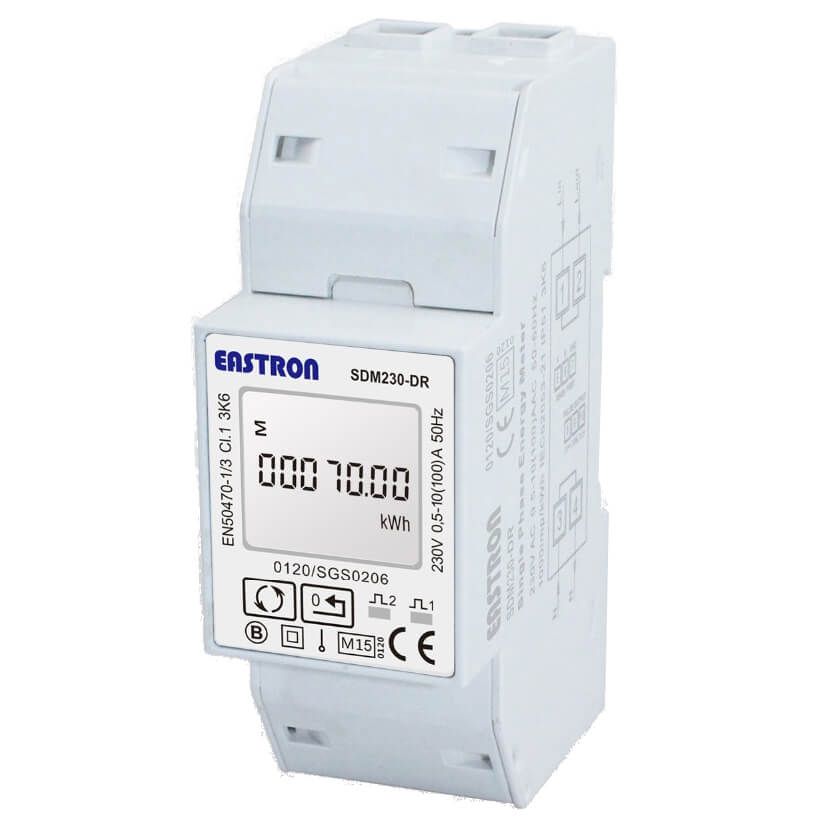

    Display Name: [ACC297] Zero injection sensor for single-phase inverters SDM230 for Kostal - Eastron

    Vatímetro de carril DIN de dos salidas monofásicas

    • Mide kWh, Kvarh, KW, Kvar, KVA, PF, Hz, dmd, V, A, etc.

    • Medición bidireccional IMP & EXP

    • Dos salidas de pulsos

    • Modbus RS485

    • Montaje en carril Din 35mm

    • Conexión directa 100A

    • Mejor que la precisión de la Clase 1 / B

    Aplicación

    Los vatímetros "con una pantalla LCD de luz de fondo blanca para la lectura perfecta" se utilizan para medir una sola fase para aplicaciones residenciales. Este dispositivo mide y muestra parámetros eléctricos importantes y proporciona un puerto de comunicación para la lectura remota y la monitorización.

    La medición de energía bidireccional hace que el dispositivo sea una buena opción para la medición de energía solar fotovoltaica.

    Especificaciones Generales

    • Voltaje AC (Un): 230V

    • Rango de Voltaje: 176-276V AC

    • Corriente Base (Ib) 10ª Corriente Máxima (Imax): 100A

    • Corriente Mínima (Imin): 0,5A

    • Inicio de Corriente: 0,4% de Ib

    • Consumo de Energía: <2W/10VA

    • Frecuencia: 50/60Hz (±10%)

    • Resistencia al Voltaje de CA: 4KV durante 1 minuto

    • Resistencia al Voltaje de Impulso Ondulación: 6KV-1,2uS

    • Resistencia a la Sobrecorriente: 30Imax para 0,01s

    • Frecuencia de salida de pulsos: 1.000imp/kWh (predeterminado) 1.000/100/10/1 imp/kWh/kVarh (configurable)

    • Monitor LCD con luz de fondo blanca Lectura máxima: 999999,9kWh

    Precisión

    • Voltaje: 0,5% del rango máximo

    • Corriente: 0,5% del nominal

    • Frecuencia: 0,2% de la frecuencia media

    • Factor de potencia: 1% de la unidad

    • Potencia activa: 1% del rango máximo

    • Potencia reactiva: 1% del rango máximo

    • Potencia aparente: 1% del rango máximo

    • Energía activa Clase: 1 IEC62053-21 Clase B EN50470-3

    • Energía reactiva: 1% del rango máximo

     Medio ambiente

    • Temperatura de funcionamiento: -25 °C a + 55 °C

    • Temperatura de almacenamiento y transporte: -40 °C a + 70 °C

    • Temperatura de referencia: 23 °C ± 2 °C

    • Humedad relativa: 0 a 95%, sin condensación

    • Altitud: Hasta 2.500m

    • Tiempo de calentamiento: 10s

    • Categoría de instalación: CAT III

    • Entorno mecánico: M1

    • Entorno electromagnético: E2

    • Grado de contaminación: 2

    Salida

    Salida de pulsos

    El medidor proporciona dos salidas de pulso. Ambas salidas de pulso son de tipo pasivo. La salida de pulso 1 es configurable. La salida de pulso puede configurarse para generar pulsos para representar el total / importación / exportación kWh o kVarh.

    El valor constante de pulso se puede configurar para generar 1 pulso por: 0,001 (predeterminado) /0,01/0,1/1kWh/kVarh.

    Ancho de pulso: 200/100/60ms

    La salida de pulso 2 no es configurable.

    Se establece con kWh de importación. El valor constante es 1.000imp/kWh. Salida RS485 para Modbus RTU El medidor proporciona un puerto RS485 para la comunicación remota. Modbus RTU es el protocolo aplicado. En respecto a Modbus RTU, los siguientes parámetros de comunicación RS485 pueden configurarse en el menú Configuración.

    • Tasa de baudios: 1.200, 2.400, 4.800, 9.600

    • Paridad: NINGUNA/PAR/ EXTRAÑA

    • Bits de parada:1 o 2

    • Dirección Modbus: 1 a 247


    Mecánicos

    Dimensiones del carril DIN: 36x99x63 (ancho x alto x profundidad)

    • Montaje: DIN 43880

    • Carril: Carril DIN 35 mm

    • Protección: IP51 (interior)

    Pantalla LCD

    1. 7 dígitos utilizados para mostrar los valores medidos o RTC

    2. Valor total

    3. N/A

    4. Importar información, Exportar información

    5. Demanda Máxima para Energía o Corriente

    6. Salida de pulso 1 y Salida de pulso 2

    7. Unidades de medición

    8. PF = factor de potencia Hz = frecuencia

    9. Barra de visualización de energía

    10. Indicador de comunicación

    11. Información del tiempo

    12. Advertencia de batería baja

    13. Símbolo de bloqueo
