Display Name: [ACC390] APSystems Cable Y3 AC 1 meter (DS3 y QS2 Series)
HS Code: 8544429090

Cable AC Y3 APSystems 1 m 2,5 mm² para microinversores DS3 y QS2

Cable de extensión monofásico H07RN-F de 3 x 2,5 mm² con conector AC de bus de 23 A

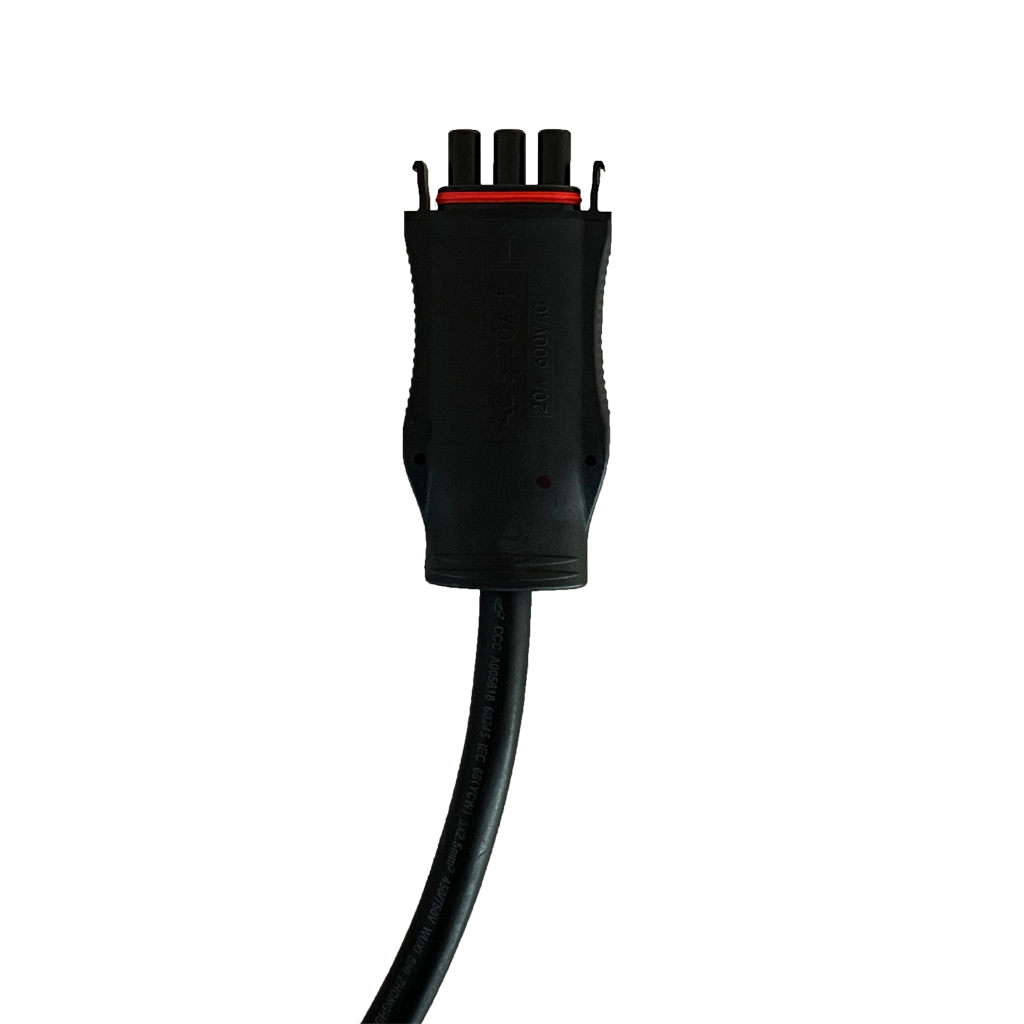

Tramo de cable monofásico de 1 metro (referencia de fabricante 2334076132) preparado para el sistema de cableado AC de los microinversores APSystems de las series DS3 y QS2. Incorpora en un extremo el conector de bus AC-3-23A-F con enclavamiento y grado de protección IP67, y en el extremo opuesto los tres conductores libres (marrón L, azul N, amarillo/verde PE) protegidos con tubo termorretráctil para su conexión en caja o cuadro. Cable de manguera de goma H07RN-F de 3 x 2,5 mm², apto para instalación permanente a la intemperie.

SKU

ACC390

Sección

3 x 2,5 mm²

Corriente

23 A

Longitud

1 m

Especificaciones Técnicas Detalladas

Parámetros eléctricos del cable de extensión
Tensión de trabajo600 V
Corriente nominal del cable23 A
Rigidez dieléctrica2.500 V CA, 50 mA, 1 minuto
Resistencia del conductor7,98 Ω/km
ConfiguraciónMonofásica de 3 hilos (L + N + PE)
Código de coloresMarrón = L, azul = N, amarillo/verde = PE
Tensión del cable (marcado)0,6/1,0 kV servicio pesado; 450/750 V según H07RN-F
Construcción y dimensiones
Referencia de fabricante2334076132 — Single Phase Br. Ext-Cable (2,5 mm², 1 m)
Tipo de cableH07RN-F 3G2,5 mm², manguera flexible de goma
Longitud total1.000 ± 15 mm
Diámetro exterior10,3 ± 0,3 mm
Longitud de pelado del extremo libre40 ± 5 mm
Protección del extremo libreTubo termorretráctil sobre la salida de conductores
ConectorConector de bus AC-3-23A-F con enclavamiento mecánico
Peso0,42 kg
Código EAN8435438805002
Condiciones de servicio
Grado de protecciónIP67 en el conector una vez emparejado
UsoInstalación fija a la intemperie en cubiertas y estructuras fotovoltaicas
Marcado de seguridadIndicación "Do not disconnect under load" sobre el conector
Cumplimiento medioambientalRoHS

Datos de Instalación y Fiabilidad de la Conexión

Prestaciones Eléctricas

  • Capacidad de 23 A sobre conductores de 2,5 mm², suficiente para el ramal AC de microinversores DS3 y QS2
  • Resistencia óhmica de 7,98 Ω/km, que limita la caída de tensión en tiradas cortas de conexión
  • Ensayo dieléctrico a 2.500 V CA durante un minuto con corriente de fuga máxima de 50 mA

Montaje en Obra

  • Extremo con conector de bus preinstalado: no requiere confección en campo ni herramienta de crimpado
  • Extremo libre pelado 40 mm con tubo termorretráctil para embornado directo en caja de conexión
  • Enclavamiento mecánico del conector que impide la desconexión accidental bajo carga

Durabilidad

  • Manguera de goma H07RN-F para servicio pesado, resistente a la abrasión y a la exposición exterior
  • Diámetro exterior de 10,3 mm compatible con los prensaestopas y protectores de la gama APSystems
  • Conjunto estanco IP67 apto para cubiertas expuestas a lluvia y polvo

Aplicaciones Detalladas y Casos de Uso

chevron_right Conexión del Bus AC al Cuadro de Protecciones
  • Enlace entre el extremo del cable de bus AC del ramal de microinversores y la caja de conexión o el cuadro de protecciones
  • Terminación limpia en obra sin necesidad de confeccionar un conector de campo
  • Instalaciones residenciales monofásicas con microinversores DS3 o QS2
chevron_right Ampliación de Ramales en Cubierta
  • Prolongación de un metro para salvar la distancia entre el último conector del bus y el punto de entrada al edificio
  • Recorridos por bandeja o tubo con paso a través de prensaestopas estándar
  • Montajes en los que la separación fija entre conectores del bus no encaja con la geometría de la cubierta
chevron_right Instalaciones a la Intemperie
  • Conexiones estancas IP67 en tejados, marquesinas y estructuras exteriores
  • Aislamiento de goma H07RN-F adecuado para exposición prolongada a la radiación solar y a la humedad
  • Manipulación segura gracias al enclavamiento y al aviso de no desconectar en carga

Certificaciones y Cumplimiento Normativo

Normativa del Cable

  • check H07RN-F - Manguera flexible de goma para servicio pesado 450/750 V con certificación VDE
  • check IEC 60245-66 (YCW) - Cable flexible de goma homologado CCC, 3 x 2,5 mm², 450/750 V
  • check RoHS - Restricción de sustancias peligrosas en materiales y aislamientos

Protección y Ensayos

  • check IP67 - Estanqueidad al polvo y al agua de los conectores una vez emparejados
  • check Rigidez dieléctrica - Ensayo de 2.500 V CA con fuga máxima de 50 mA durante 1 minuto

Componentes Compatibles de la Serie DS3

Este producto pertenece al sistema de cableado de la serie DS3 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.

Conectores

  • ACC0004 - Conector AC hembra de campo, 3 polos con doble junta, serie DS3
  • ACC0003 - Conector AC macho de campo, 3 polos, serie DS3

Conectores y Tapones

  • ACC2052 - Protector estanco IP68 para el extremo del cable de bus (3/4 hilos)
  • ACC325 - Tapón Y-CONN para el conector de derivación no utilizado del bus AC

Microinversores

  • GRI0416 - APSystems DS3 880 VA, 230 V, 20 A
  • GRI0731 - APSystems DS3-H 960 VA, 230 V, 20 A

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del cableado, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL APSYSTEMS

Cable AC Y3 APSystems 1 m para DS3 y QS2

Referencia: ACC390 | Cable de bus AC monofásico 2,5 mm²

La solución definitiva para terminar el ramal AC de microinversores con una conexión estanca, preconfeccionada y lista para embornar.

check GARANTÍA OFICIAL APSYSTEMS check DISTRIBUIDOR AUTORIZADO


_Marca APsystem
