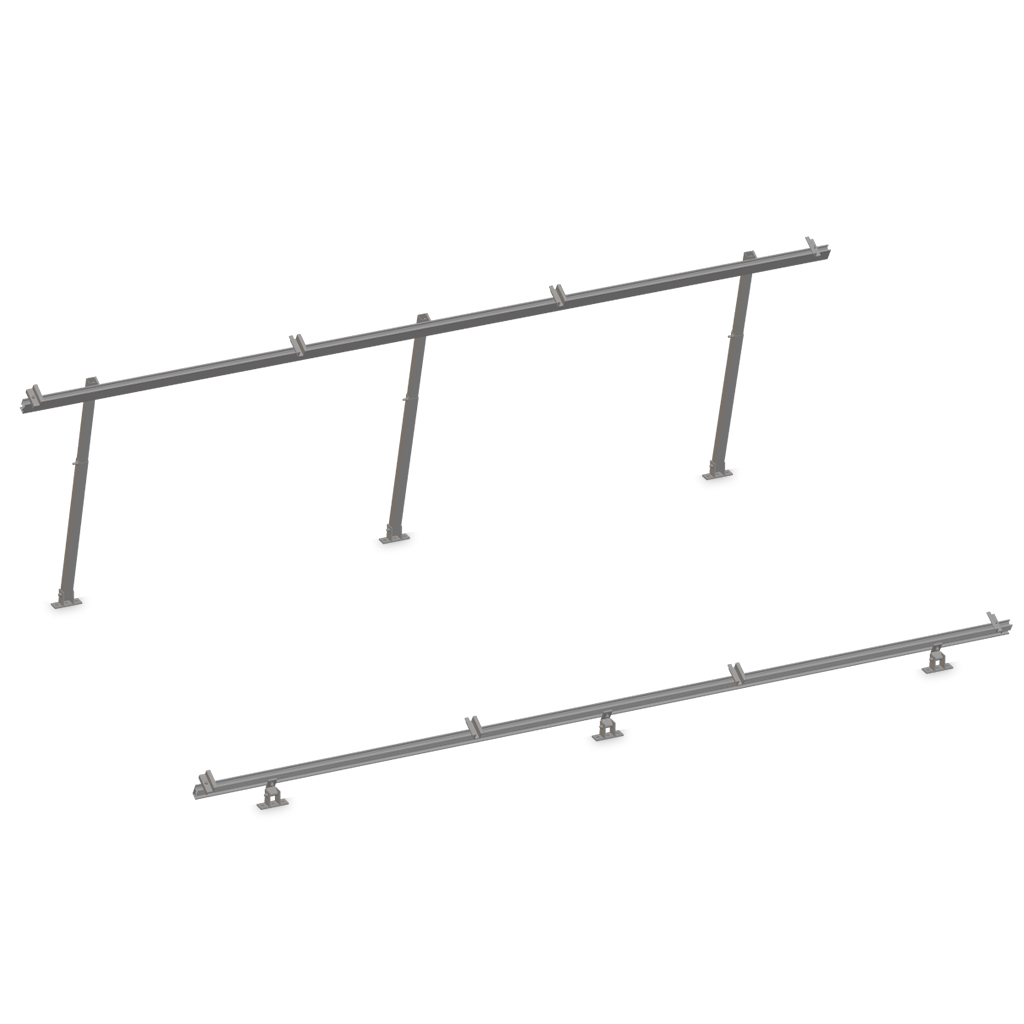

AIR01-TS-D2-M35 Estructura inclinada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
[AIR01-TS-D2-M35] AIR01-TS-D2-M35 Estructura inclinada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Solar panel Solitia AIR01-TS-D2-M35 [1x1] Estructura inclinada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) Serie TS-D2
Specifications: 1150 mm | 1x1
Reference: AIR01-TS-D2-M35
📕 Descarga de documentación
Display Name:
[AIR01-TS-D2-M35] AIR01-TS-D2-M35 Estructura inclinada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN
Especificaciones Técnicas Detalladas
- Aleación de perfiles: Aluminio Al 6005 T5 (EN AW 6060)
- Tornillería: Acero inoxidable A2
- Presores y accesorios: Aluminio
- Acabado: Crudo (aluminio natural)
- Reciclabilidad: 100% reciclable
- Capacidad: 1 panel en posición vertical
- Ancho máximo de panel: 1150 mm
- Ángulo de inclinación: Regulable de 20º a 45º
- Patas telescópicas: Recorrido de 695 a 1280 mm
- Orientación de montaje: Vertical sobre superficie inclinada
- Sistema de fijación: TS-D2
- Compatibilidad de marco: Paneles con marco de 35 mm
- Fijación: Universal mediante presores de aluminio
- Garantía: 3 años
Datos de Rendimiento y Comportamiento Estructural
Versatilidad de Inclinación
- Ajuste entre 20º y 45º mediante patas telescópicas
- Optimización del ángulo de captación según latitud y estación
- Recorrido telescópico de 695 a 1280 mm
Durabilidad y Mantenimiento
- Aluminio Al 6005 T5 resistente a la corrosión e intemperie
- Tornillería de acero inoxidable A2 para entornos exteriores
- Fácil mantenimiento y conjunto 100% reciclable
Aplicaciones Detalladas y Casos de Uso
Cubiertas Planas y Terrazas
- Instalación de un panel en vertical sobre azoteas y cubiertas planas
- Ajuste del ángulo de inclinación para maximizar la producción anual
Instalaciones Residenciales y Comerciales
- Sistemas de autoconsumo doméstico de pequeña potencia
- Ampliaciones modulares mediante uniones de perfiles de la serie TS-D2
Entornos Exteriores Exigentes
- Resistencia a la intemperie gracias al aluminio y la tornillería inoxidable
- Compatible con accesorios de seguridad y toma a tierra de la serie
Certificaciones y Cumplimiento Normativo
Conformidad
- Marcado CE - Conformidad europea de la serie TS-D2
- Certificado CE estructuras serie TS-D2 - Documentación disponible
Materiales
- Aluminio Al 6005 T5 - Aleación estructural de alta resistencia
- Tornillería INOX A2 - Acero inoxidable para uso exterior
Componentes Compatibles de la Serie TS-D2
Este producto pertenece a la serie TS-D2 de Solitia. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Estructuras Coplanares
- ACL01-TS-D2-M35 — Coplanar para 1 panel en vertical, marco 35 mm
- ACL03-TS-D2-M35 — Coplanar para 3 paneles en vertical, marco 35 mm
Presores y Sujeciones
- STR1879 — Presor universal omega/zeta ajustable 30 a 35 mm
- STR2314 — Sujeción en L de 155 mm de altura para perfil TS-D2
Microrraíl
- TS-D1-G01-AP-CV-H — Microperfil anodizado para cubierta metálica
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración de estructuras y resolución de incidencias técnicas.
Estructura Inclinada Regulable AIR01-TS-D2-M35
Referencia: AIR01-TS-D2-M35 | Estructura inclinada regulable serie TS-D2
La solución definitiva para el montaje de un panel en vertical con inclinación ajustable en aplicaciones que demandan máxima fiabilidad y durabilidad.
