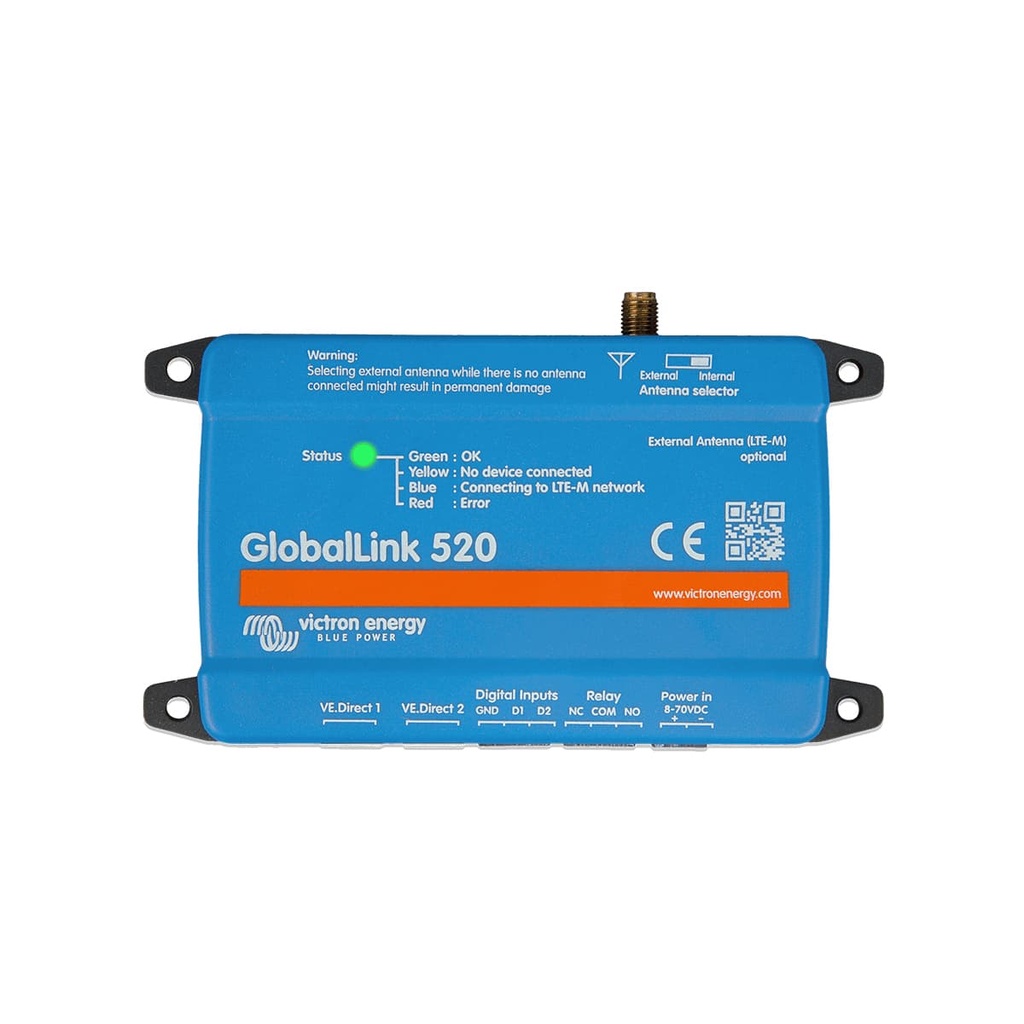

GlobalLink 520
[ASS030543020] GlobalLink 520
Accessory Victron Energy GlobalLink 520
Specifications: 0.23 kg
Reference: ASS030543020
📕 Descarga de documentación
Display Name:
[ASS030543020] GlobalLink 520
HS Code:
85371098
Especificaciones Técnicas Detalladas
| Conectividad de entrada | |
|---|---|
| Puertos VE.Direct | 2, siempre aislados |
| Lectura instantánea por Bluetooth | sí; se pueden conectar hasta diez dispositivos Smart adicionales mediante BLE |
| Compatibilidad con RuuviTag | sí, incluidos los sensores RuuviTag Pro |
| Entradas digitales | 2 |
| Relé | 1 x NO/NC. CC hasta 30 VCC: 2 A. CA: 0,5 A, 125 VCA |
| Equipos Victron conectables por VE.Direct | monitor de baterías BMV, SmartShunt, cargadores solares, cargador Phoenix Smart IP43 e inversores Phoenix |
| Conectividad de salida | |
|---|---|
| Red celular | CAT M1 (LTE-M) |
| Bandas compatibles | 17 bandas desde 699 MHz hasta 2690 MHz: 1, 2, 3, 4, 5, 8, 12, 13, 14, 17, 18, 19, 20, 25, 26, 28 y 66 |
| Tarjeta SIM incluida de fábrica | SIM de datos 1nce prepagada con 5 años de conectividad |
| Compatibilidad con SIM propia | sí |
| Bluetooth | sí, para configuración con VictronConnect y lectura instantánea |
| WiFi | no |
| Antena | interna, con conector SMA para antena externa opcional |
| Antena externa opcional de exteriores para montaje en pared | 3 metros, referencia ANT100200100 |
| Antena externa opcional de bajo perfil | 3 metros, referencia ANT100200200 |
| Portal | Victron Remote Management (VRM), de uso gratuito |
| Alimentación y consumo | |
|---|---|
| Tensión de alimentación | 8 - 70 VCC |
| Consumo medio a 12 V | 20 mA con relé abierto / 40 mA con relé cerrado |
| Consumo medio a 24 V | 10 mA con relé abierto / 20 mA con relé cerrado |
| Consumo medio a 48 V | 5 mA con relé abierto / 10 mA con relé cerrado |
| Datos físicos y ambientales | |
|---|---|
| Dimensiones externas (al x an x p) | 123 x 67 x 23 mm |
| Montaje | pared |
| Rango de temperatura de trabajo | -20 a +50 ºC |
| Peso | 0,23 kg |
| Código EAN | 8719076053644 |
| Referencia Victron | ASS030543020 |
Diagnóstico por LED y Puesta en Marcha
Código de color del LED
- Azul parpadeante: conectando a VRM. Si permanece así, revisar la cobertura de red de la zona.
- Verde parpadeante: conexión establecida con VRM y con los dos dispositivos VE.Direct.
- Verde y amarillo: conectado a VRM y a un solo dispositivo VE.Direct.
- Amarillo: conectado a VRM sin ningún dispositivo VE.Direct detectado.
- Rojo continuo: problema detectado; el equipo se reinicia automáticamente.
- Morado parpadeante: actualización de software en curso.
Secuencia de puesta en marcha
- Conectar los equipos compatibles por cable VE.Direct o vincularlos por Bluetooth.
- Alimentar el dispositivo dentro del rango de 8 a 70 VCC.
- Esperar al enlace celular: el parpadeo azul puede prolongarse hasta cinco minutos.
- Añadir la instalación al portal VRM con la identificación del portal una vez el LED parpadee en amarillo o verde.
Datos disponibles en VRM
- Tensión y estado de carga de la batería, consumo y captación fotovoltaica.
- Estado del generador y de la red eléctrica, y mediciones de temperatura.
- Histórico de funcionamiento, alertas y comprobaciones de diagnóstico.
- Temperatura, humedad y presión atmosférica de los sensores RuuviTag vinculados.
Requisitos de cobertura
- Requiere cobertura LTE-M en el país de la instalación; España figura en la lista de cobertura de Victron.
- La antena interna cubre la mayoría de emplazamientos; en armarios metálicos conviene la antena externa SMA.
- El conector SMA admite las antenas ANT100200100 y ANT100200200 de 3 metros.
Aplicaciones Detalladas y Casos de Uso
Monitorización remota de instalaciones sin red local
- Plantas de autoconsumo en naves, fincas o parcelas sin conexión a internet fija.
- Bombeo solar y riego en explotaciones agrícolas alejadas del punto de acceso.
- Casetas de telecomunicaciones y repetidores alimentados con energía solar.
Parques de equipos y flotas
- Supervisión centralizada de varias instalaciones desde un único portal VRM.
- Vehículos, autocaravanas y unidades móviles con equipos Victron a bordo.
- Alquiler de equipos de energía donde interesa conocer el uso real de cada unidad.
Sistemas de respaldo y equipos críticos
- Aviso temprano ante caída de tensión de batería o desconexión de cargas.
- Uso del relé programable para señalizar una condición de alarma en el emplazamiento.
- Aprovechamiento de las dos entradas digitales para contactos de puerta, presostatos o finales de carrera.
Mantenimiento preventivo con sensores RuuviTag
- Control de temperatura de la sala de baterías y del armario de electrónica.
- Seguimiento de humedad y presión atmosférica en emplazamientos exigentes.
- Configuración de los sensores desde VictronConnect y volcado directo a VRM.
Certificaciones y Cumplimiento Normativo
Compatibilidad electromagnética y automoción
- ECE R10-6 - certificado de compatibilidad electromagnética para vehículos, documento adjunto a esta ficha.
Calidad de fabricación
- ISO 9001 - sistema de gestión de la calidad de Victron Energy B.V. certificado, documento adjunto a esta ficha.
- Garantía Victron - cobertura oficial del fabricante gestionada por Techno Sun como distribuidor autorizado.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
DISTRIBUIDOR OFICIAL VICTRON ENERGY
Victron GlobalLink 520
Referencia: ASS030543020 | Pasarela de monitorización celular
La vía más directa para llevar los datos de una instalación aislada al portal VRM, sin depender de la red local del emplazamiento.
