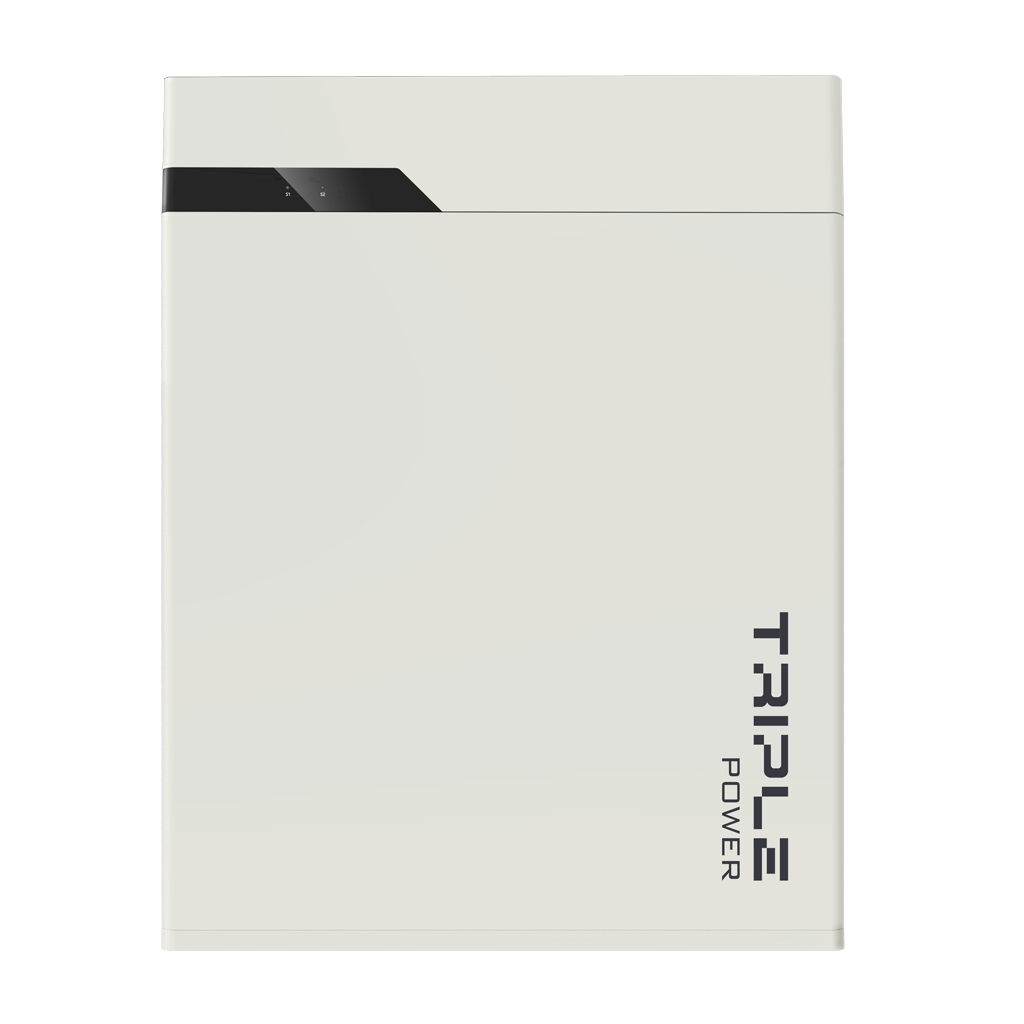

Batería de litio SolaX Triple Power T63 HV10056 de 6,3kWh

SolaX Power se complace en anunciar la compatibilidad con la nueva solución de baterías de alto voltaje de Triple Power. Diseñado y fabricado en asociación con SolaX, Triple Power tiene dos opciones de 4.5kWh (SolaX Triple Power T45)  y 6.3kWh (SolaX Triple Power T63), cada una de las cuales puede ser instalada en serie con hasta 3 baterías más del mismo tamaño. Con una vida útil de 6000 ciclos, 10 años de garantía y una profundidad de descarga del 90%, la nueva batería Triple Power es una solución de almacenamiento de energía flexible, práctica y de alto rendimiento.

Compatible con los inversores híbridos: X1-Hybrid y X3-Hybrid para autoconsumo y EPS.

Ventajas de la batería de litio SolaX Triple Power T63 6,3kWh

• 6000 ciclos

• 90% de profundidad de descarga (DoD)

• Modelos de 4,5kWh y 6,3kWh

• 5 años de garantía

• Escalable hasta 25,2kWh

• Hasta 6kW de carga y descarga

• Se puede montar en suelo y en pared.

• Baterías de alta tensión (100VDC)

• El modelo triple power es de los más compactos del mercado.

• Se comunica con la APP SolaX Cloud

Especificaciones técnicas de la batería de litio SolaX Triple Power T63 de 6,3kWh

• Tensión nominal (Vcc): 100,8Vdc

• Voltaje de operación (Vdc):85-118

• Capacidad nominal (kWh): 6,3kW

• Carga/descarga máx. Corriente (A): 30A

• Recomendamos la corriente de carga/descarga (A): 25A

• Potencia estándar (kW): 2,5kW

• Potencia máxima (kW): 3kW

• Dimensión (mm): 464x193x588

• Peso: 67,5kg

• Eficacia de la carga farádica (25ºC): 99%

• Eficacia de la batería de ida y vuelta (C 3, 25ºC): 95%

• Vida útil (100% DOD, 25ºC): 6000 ciclos

• Temperatura de funcionamiento: -10 +45ºC

• Temperatura óptima de funcionamiento: 15-30ºC

• Protección: IP55

• Escalabilidad: Hasta 4 módulos del mismo modelo, no pueden mezclarse diferentes modelos.

• Garantía: 10 años, ver garantía aquí (inglés)

• Certificados:

• T-BAT sistemas de seguridad: CE, FCC, RCM, TUV (IEC 62619), UL 1973

• Seguridad en las células: UL 1642

• Número UN: Un 3480

• Clasificación de materiales peligrosos: Class 9

• UN requisitos de pruebas de transporte: UN 38.3

Videotutorial sobre la batería de litio SolaX Triple Power T63 de 6,3kWh

Inversores compatibles con la batería de litio SolaX Triple Power T63 de 6,3kWh

• SolaX Power X1 y X3-Series: Son inversores híbridos especializados en instalaciones de autoconsumo. Hay dos gamas, la serie X1-Hybrid, que son inversores monofásicos y X3-Hybrid, que son trifásicos. Estos inversores necesitan comprar a parte el sistema de inyección cero.

Accesorios para la batería de litio SolaX Triple Power T63 de 6,3kWh

ACC320 BMS T-BAT MC0500

Instalación la batería de litio SolaX Triple Power T63 de 6,3kWh

• En el caso de instalar una sola batería Triple Power, también es necesario un BMS T-BAT

• La potencia nominal es de 2,5kW (25A x 100,8VDC), así que si se quiere disponer de un suministro de 5kW, necesitas dos, o cuatro para 10kW.

• Desenroscar el terminal de toma de tierra con una llave hexagonal en el BMS y en el módulo de batería Triple Power a cada lado del terminal de tierra.

• Conecte el cable de tierra del BMS al módulo de batería atornillando el terminal de tierra.

• Para instalaciones en las que se pongan de 2 a 4 SolaX Triple Power, por favor, terminar el montaje en el suelo o en la pared antes de conectar los cables.

• Asegúrese de que la corriente alterna del inversor esté apagada antes de conectar los cables.

• Para montajes sobre suelo, la distancia entre la parte inferior de la batería Triple Power y el agujero inferior del soporte es de 375mm

• Para montajes sobre pared, la distancia entre la parte inferior de la batería de litio SolaX Triple Power T63 o T45 y el suelo no debe ser superior a 300mm

• Conexión del cable XPLUG:

• Enchufar cualquier extremo al BMS, y el otro extremo al módulo de la batería Triple Power. Cuando esté totalmente insertado se oirá un click.

• Una vez que la batería de litio Triple Power esté correctamente conectada, enchufe el conector de cortocircuito en el lado derecho del módulo de la batería para hacer un circuito completo.

• Para 2~4 las siguientes Triple Power, conecte el YPLUG en el lado derecho del módulo al XPLUG en el lado izquierdo de la siguiente Triple Power. El resto de las baterías de litio SolaX Triple Power se conectan de la misma manera.
  Una vez que todos los módulos de batería estén correctamente conectados, enchufe el cable de alimentación.
  Inserte el conector de cortocircuito al final del último módulo de la batería para cerrar el circuito. Consulte la sección 4.5.1 del Manual del usuario para obtener información detallada sobre la conexión.

• Conexión de las comunicaciones:

• RS485:

• Paso 1: Conecte el cable de comunicación RS485 desde el BMS ubicado en la parte izquierda al puerto de comunicaciones RS485 I que se encuentra en el lado izquierdo de la Triple Power T63

• Paso 2: Hay una cubierta de protección para el conector RS485, desenrosque la cubierta y enchufe un extremo del cable de comunicación RS485 al conector RS485. Apretar la tuerca de plástico que se fija en el cable con la llave giratoria.
  Nota: Para los módulos de 2~4, conecte el RS485 II del sistema del lado derecho al RS485 I de la batería de litio SolaX Triple Power.

• CAN

• Paso 1: Apague el inversor, inserte un extremo del CAN al puerto CAN del inversor. Montar el racor atornillado para cables y atornillar la tuerca para cables.

• Paso 2: Conecte el otro extremo del cable de comunicación CAN al conector CAN marcado en rojo. Apretar la tapa que se encuentra en el cable con la llave giratoria.

• Puesta en marcha de las baterías Triple Power T63 6,3kWh

• Si todas las SolaX Triple Power están instaladas, siga estos pasos para ponerlas en funcionamiento.

• 1. Configure el DIP con el número correspondiente según el número de Triple Power instaladas

• 2. Retire la cubierta del BMS;

• 3. Ponga el interruptor automático en la posición ON;

• 4. Presione el botón POWER para encender el sistema T-BAT (BMS);

• 5. Vuelva a instalar la placa de cubierta en BMS;

• 6. Encienda el interruptor de CA del inversor.
