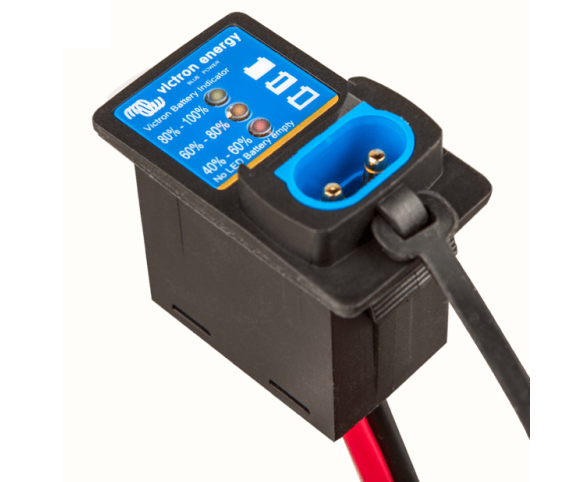

Battery Indicator Panel (M8 eyelet connector / 30A ATO fuse)
[BPC900110114] Battery Indicator Panel (M8 eyelet connector / 30A ATO fuse)
Solar panel Victron Energy Battery Indicator Panel (M8 eyelet connector / 30A ATO fuse)
Specifications: 30 A | 0.2 kg
Reference: BPC900110114
📕 Descarga de documentación
Display Name:
[BPC900110114] Battery Indicator Panel (M8 eyelet connector / 30A ATO fuse)
HS Code:
85444290
Especificaciones Técnicas Detalladas
- Tensión: 6-15 V
- Drenaje de corriente: 0,9 mA
- Corriente máxima: 30 A
- Fusible: Fusible ATO de 30 A
- Compatibilidad de baterías: Plomo-ácido de 12 V (húmedas, GEL y AGM)
- Señalización LED: Verde (80-100 %), naranja (60-80 %), roja (40-60 %), sin luz (<40 %)
- Tipo de conexión de batería: Conectores de anilla M8
- Longitud de los cables: 1,5 m
- Diámetro de los cables: 3,3 mm2 (AWG12)
- Troquelado del panel: 39 x 22 mm
- Dimensiones: 45 x 26 x 50 mm
- Peso: 0,17 kg
- Grado de protección: IP65
Datos de Rendimiento y Señalización
Niveles de Indicación
- Luz verde: batería entre el 80 % y el 100 %, no necesita carga.
- Luz naranja: batería entre el 60 % y el 80 %, se puede cargar.
- Luz roja: batería entre el 40 % y el 60 %, necesita carga.
- Sin luz: batería por debajo del 40 %, cargar de inmediato para evitar la sulfatación.
Comportamiento
- Tras el uso de la batería, requiere aproximadamente 30 minutos para mostrar el estado estabilizado.
- Consumo en reposo de tan solo 0,9 mA, minimizando la descarga de la batería.
Aplicaciones Detalladas y Casos de Uso
Monitorización de Baterías
- Visualización rápida del estado de carga de baterías de plomo-ácido de 12 V.
- Instalación fija en panel con troquelado de 39 x 22 mm para tablero o cuadro.
- Conexión directa a los bornes de la batería mediante anillas M8.
Náutica y Automoción
- Control del estado de baterías de servicio en embarcaciones, autocaravanas y vehículos.
- Protección IP65 que permite la instalación en entornos con polvo y salpicaduras.
- Fusible ATO de 30 A integrado para una conexión segura.
Complemento de Carga
- Compatible con los cargadores Victron Blue Smart y Blue Power IP65.
- Permite decidir el momento óptimo de recarga según el nivel señalizado.
- Ayuda a prevenir la sulfatación derivada de la descarga profunda.
Certificaciones y Cumplimiento Normativo
Protección y Calidad
- Grado IP65 - Protección frente a polvo y salpicaduras de agua
- Fusible ATO 30 A - Protección contra sobrecorriente integrada
- ISO 9001 - Fabricación Victron Energy bajo sistema de gestión de calidad
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Panel Indicador de Batería Victron
Referencia: BPC900110114 | Accesorio de monitorización
La solución sencilla para conocer en todo momento el estado de carga de la batería y prevenir la sulfatación por descarga profunda.
