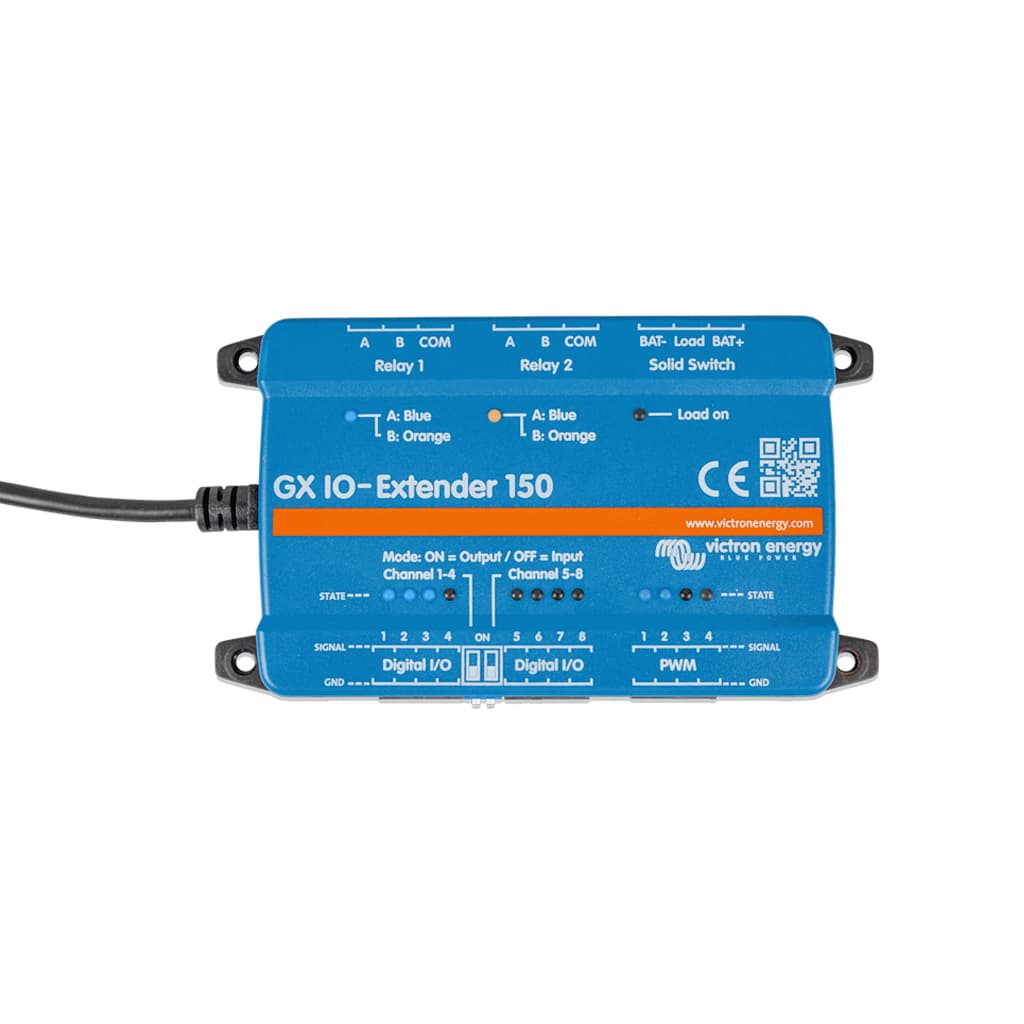

Accessory Victron Energy GX IO-Extender 150
Specifications: 0.25 kg
Reference: BPP900800150
📕 Descarga de documentación
Display Name:
[BPP900800150] GX IO-Extender 150 - VICTRON ENERGY
HS Code:
85371098
Especificaciones Técnicas Detalladas
- Tensión de alimentación: Alimentado por USB
- Consumo de energía: < 100 mW en reposo, máx. 1 W (< 200 mA con 5 V)
- Montaje: En pared o carril DIN (con accesorio adaptador)
- Control: Node-RED en el dispositivo GX y panel de Interruptor
- I/O digitales: 8 con LED de estado, configurables como 8 entradas, 8 salidas o 4 entradas + 4 salidas (aislados del USB)
- Entradas: 3,8 - 5,5 V
- Salidas: 5 V, 4 mA máx.
- Tensión máxima I/O: Hasta 5,5 V (cualquier sobretensión puede causar daños permanentes)
- Salida PWM: 4 canales con LED de estado, nivel de tensión 5 V, precisión 8 bits a 1,5625 kHz (aislada del USB)
- Relés de enclavamiento: 2 relés biestables con LED de estado (sin potencial)
- Contacto CC (resistivo): 3 A a 30 V, 1 A a 60 V, 0,3 A a 220 V (90 W máx.)
- Contacto CA (resistivo): 2 A a 60 V, 1 A a 125 V, 0,5 A a 250 V (125 VA máx.)
- Interruptor sólido: Tensión máxima de batería 70 VCC, corriente máxima de cargas 4 A (aislado del USB)
- Carga capacitiva máxima: 1000 µF hasta 15 V, 400 µF de 15 a 30 V, 50 µF de 30 a 70 V
- Carga inductiva máxima: 1000 mH hasta 1 A, 100 mH de 1 a 2 A, 10 mH por encima de 2 A
- Conexiones: Bornes de resorte enchufables para conexiones rápidas y seguras
- Dimensiones (al x an x prof): 123 x 67 x 23 mm
- Peso: 0,170 kg
- Rango de temperatura de trabajo: De -20 ºC a +50 ºC
Datos de Rendimiento y Funcionalidad
Flexibilidad de Configuración
- 8 I/O digitales reconfigurables como entradas, salidas o combinación de ambas
- 4 canales de salida PWM para aplicaciones de control preciso
- Programación de lógicas de automatización sencillas mediante Node-RED
Nota Técnica de Salidas Digitales
- Las salidas digitales proporcionan 4 mA como máximo
- Resistencia en serie interna de 560 Ω; a 4 mA la caída de tensión es de 2,24 V
- Para conmutar un relé desde una salida digital se requiere un driver (transistor o FET)
Aplicaciones Detalladas y Casos de Uso
Integración con Sensores y Controles
- Lectura de sensores externos e integración en el dispositivo GX
- Conmutación de cargas CC resistivas, capacitivas o inductivas mediante interruptor sólido
- Activación de la bobina de un contactor de alta potencia a través de los relés de enclavamiento
Automatización con Node-RED
- Creación de lógicas de control personalizadas en el dispositivo GX
- Control de cargas mediante salida PWM para regulación precisa
- Expansión de las capacidades de monitorización y control del sistema energético
Certificaciones y Cumplimiento Normativo
Calidad de Fabricación
- ISO 9001 - Fabricación bajo el sistema de gestión de calidad de Victron Energy
- Marcado CE - Conformidad con la normativa europea aplicable
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron GX IO-Extender 150
Referencia: BPP900800150 | Módulo de expansión I/O
La solución definitiva para la ampliación de entradas y salidas de dispositivos GX en aplicaciones que demandan máxima fiabilidad y flexibilidad de automatización.
