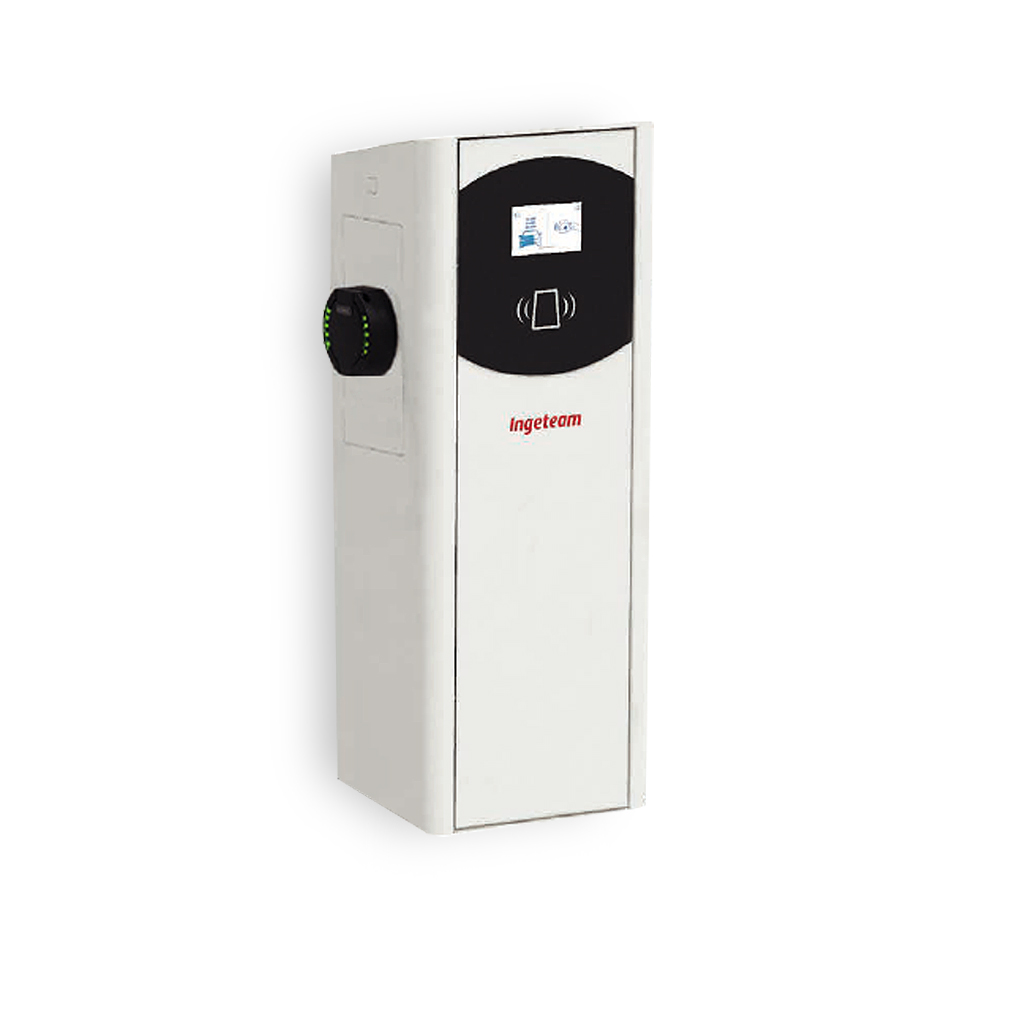

Cargador de vehículo eléctrico Ingeteam INGEREV FUSION Wall FW3MW-N2N4
Potencia: 22 kW (Tipo 2) más 2,3 kW (Schuko) | Trifásico 400 V | Instalación mural
Medición con 2 vatímetros MID | Protección diferencial y magnetotérmica integradas | Comunicación Ethernet/Wifi con OCPP
📕 Descarga de documentación
Display Name:
[CAR0172] Cargador coche eléctrico | Tipo 2 (22 kW) + Schuko (2,3 kW) | En pared | Contadores MID | Protecciones | FW3MW-N2N4 | INGEREV FUSION Wall | INGETEAM
HS Code:
85371091
Arquitectura del equipo
La gama INGEREV FUSION de Ingeteam está formada por puntos de recarga dobles disponibles en dos versiones de envolvente: FUSION Street para instalación en suelo y FUSION Wall para instalación en pared. Esta referencia corresponde a la versión INGEREV FUSION Wall, modelo FW3MW-N2N4, con instalación mural.
El equipo integra en una misma envolvente la medida de energía por salida mediante dos vatímetros MID, las protecciones eléctricas de la instalación de recarga (protección diferencial de 30 mA Tipo A, protección magnetotérmica de curva C de 40 A y protección contra sobretensiones Tipo III) y el seccionador general de desconexión, lo que simplifica el cuadro eléctrico aguas arriba y reduce el tiempo de instalación.
La configuración de salidas de esta referencia es N2 + N4: toma 1 con toma tipo 2 (n2), hasta 22 kw; toma 2 con toma cee 7/3 tipo f, schuko (n4), 2,3 kw. La gama admite modos de recarga 1, 2 y 3 en función de las tomas instaladas.
Especificaciones Técnicas Detalladas
| Parámetro eléctrico | Valor |
|---|---|
| Modelo | FW3MW-N2N4 |
| Gama | INGEREV FUSION Wall |
| Tipo de red | Trifásico, 3F + N + PE |
| Tensión de entrada | 400 Vac ±15% |
| Frecuencia | 50 / 60 Hz |
| Corriente nominal del equipo | 64 A (32 A + 32 A) |
| Potencia nominal de la plataforma | 44 kW (22 kW + 22 kW en configuración de dos tomas Tipo 2) |
| Toma 1 | Toma Tipo 2 (N2), hasta 22 kW |
| Toma 2 | Toma CEE 7/3 Tipo F, Schuko (N4), 2,3 kW |
| Modos de recarga | Modos 1, 2 y 3 según las tomas instaladas |
| Medición de energía | 2 x vatímetros MID |
| Consumo en modo espera | Inferior a 10 W |
| Protección y normativa | Valor |
|---|---|
| Normativa de aplicación | IEC 61851-1, IEC 61851-21-2, IEC 61000 |
| Protección contra sobrecorrientes | Protecciones magnetotérmicas curva C de 40 A |
| Protección contra contactos indirectos | Protecciones diferenciales de 30 mA Tipo A |
| Detección de fugas de corriente continua | Disponible como opción |
| Protección contra sobretensiones | Protección contra sobretensiones Tipo III |
| Seccionamiento | Seccionador general para desconexión rápida del cargador |
| Seguridad física | Cierre de seguridad con llave y detector de apertura de puerta |
| Marcado | CE |
| Directivas | Directiva de Baja Tensión 2014/35/EU y Directiva EMC 2014/30/EU |
| Comunicaciones e interfaz | Valor |
|---|---|
| Comunicaciones de serie | Switch Ethernet y Wi-Fi |
| Comunicaciones opcionales | Módulo remoto 3G / 4G |
| Protocolos | OCPP, Modbus TCP |
| Gestión de carga | Dynamic Load Management 2.0 (DLM 2.0); Smart DLM opcional |
| Pantalla | Pantalla TFT a color de 4,3 pulgadas, multilingüe |
| Identificación de usuario | Lector RFID Mifare Classic 1K y 4K, Mifare DesFire EV1, NFC |
| Señalización | Indicación de estado mediante LEDs RGB |
| Actualizaciones | Actualización automática de software durante toda la vida del producto y actualización local por USB |
| Avisos | Mensaje de aviso en caso de apagón |
| Dato general y ambiental | Valor |
|---|---|
| Temperatura de funcionamiento | -25 ºC a 50 ºC |
| Humedad relativa | Inferior al 95 % |
| Altitud máxima | 2.000 m |
| Envolvente | Acero galvanizado, acabado RAL 9003 |
| Grado de protección | IP54 / IK10 |
| Peso | 24 kg (INGEREV FUSION Wall, configuración de dos tomas Tipo 2) |
| Dimensiones | 800 x 320 x 215 mm (alto x ancho x fondo) |
| Instalación | En pared |
| Personalización | Gran superficie vinilable en las cuatro caras |
| Mantenimiento | Puerta frontal para facilitar la operación y el mantenimiento |
| Código de conector de la gama FUSION | Descripción |
|---|---|
| N2 | Toma Tipo 2 |
| S2 | Toma Tipo 2 con obturadores de seguridad (shutters) |
| N4 | Toma CEE 7/3 Tipo F (Schuko) |
| N7 | Toma CEE 7/5 Tipo E |
| S5 | Combinación de toma N7 y toma S2 |
| C1 | Cable Tipo 1 de 4 m (5 m opcional) |
| C2 | Cable Tipo 2 de 4 m (5 m opcional) |
Datos de Rendimiento y Límites Operacionales
Límites operacionales
- Rango de temperatura de trabajo de -25 ºC a 50 ºC, apto para instalación a la intemperie.
- Humedad relativa admisible inferior al 95 %.
- Altitud máxima de instalación de 2.000 m.
- Consumo en modo de espera inferior a 10 W.
Capacidad de entrega
- Corriente nominal del equipo de 64 A, repartida en 32 A + 32 A entre las dos salidas.
- Potencia nominal de la plataforma: 44 kW (22 kW + 22 kW en configuración de dos tomas Tipo 2).
- Acometida trifásico 3F + N + PE a 400 Vac ±15%, 50 / 60 Hz.
- Medida de energía por salida con dos vatímetros MID, válidos para refacturación del consumo.
Robustez mecánica
- Envolvente de acero galvanizado con acabado RAL 9003.
- Grado de protección IP54 frente a polvo y proyecciones de agua.
- Resistencia al impacto IK10 en la envolvente.
- Peso del equipo: 24 kg (INGEREV FUSION Wall, configuración de dos tomas Tipo 2).
Explotación y gestión
- Gestión dinámica de potencia DLM 2.0 para repartir la corriente disponible entre las salidas y el resto de cargas.
- Protocolo OCPP para integración con plataformas de gestión y facturación de recarga.
- Modbus TCP para integración con sistemas de supervisión y control de la instalación.
- Actualización automática de software durante toda la vida del producto.
Aplicaciones Detalladas y Casos de Uso
Aparcamientos de comunidades y edificios residenciales
- Recarga de dos plazas de garaje con un único equipo mural, reduciendo la obra civil y el número de acometidas.
- Medida individual de cada salida mediante vatímetros MID para el reparto del consumo entre usuarios.
- Control de acceso por tarjeta RFID para restringir el uso a los propietarios autorizados.
- Gestión dinámica de potencia para no superar la potencia contratada del edificio.
Flotas de empresa y aparcamientos corporativos
- Recarga nocturna de vehículos de flota con reparto automático de la potencia disponible.
- Identificación de conductor por RFID y registro del consumo por sesión mediante protocolo OCPP.
- Instalación mural en naves, muelles de carga y aparcamientos cubiertos.
- Supervisión remota a través de Ethernet, Wi-Fi o módulo 3G / 4G opcional.
Hoteles, centros comerciales y establecimientos de retail
- Servicio de recarga para clientes con dos plazas atendidas por un único punto.
- Pantalla TFT a color multilingüe para orientar al usuario durante la sesión.
- Personalización de la envolvente mediante vinilos para integrar la imagen del establecimiento.
- Integración en plataformas de explotación mediante OCPP para tarificación del servicio.
Instalaciones profesionales y talleres
- Recarga de vehículos de servicio en instalaciones con acometida limitada gracias al DLM 2.0.
- Puerta frontal que facilita la operación y el mantenimiento periódico del equipo.
- Seccionador general para desconexión rápida durante las labores de mantenimiento.
- Protecciones magnetotérmicas y diferenciales integradas en la propia envolvente.
Certificaciones y Cumplimiento Normativo
Normas de producto
- IEC 61851-1 - requisitos generales de los sistemas conductivos de carga de vehículo eléctrico.
- IEC 61851-21-2 - requisitos de compatibilidad electromagnética de los sistemas de carga externos al vehículo.
- IEC 61000 - serie de normas de compatibilidad electromagnética.
Marcado y directivas
- Marcado CE - declarado por el fabricante para el conjunto del equipo.
- Directiva 2014/35/EU - Directiva de Baja Tensión.
- Directiva 2014/30/EU - Directiva de Compatibilidad Electromagnética.
Protección y medida
- IP54 / IK10 - grado de protección ambiental y resistencia al impacto de la envolvente.
- Vatímetros MID - instrumentos de medida conformes a la Directiva de Instrumentos de Medida, dos unidades por equipo.
- Protección Tipo III - protección contra sobretensiones integrada.
Instalación, operación y mantenimiento
El acceso a los elementos de protección y a la electrónica se realiza a través de una puerta frontal con cierre de seguridad con llave, dotada de detector de apertura, lo que permite realizar las labores de mantenimiento sin desmontar el equipo de su soporte.
El switch Ethernet integrado permite encadenar varios puntos de recarga en la misma instalación y reducir el coste del cableado de comunicaciones. Cuando no existe infraestructura de red cableada, el equipo puede operar por Wi-Fi o incorporar el módulo de comunicación remota 3G / 4G opcional.
La función Dynamic Load Management 2.0 reparte la potencia disponible entre las dos salidas del equipo y, cuando se configura sobre el conjunto de la instalación, entre varios puntos de recarga, evitando superar la potencia contratada. El equipo recibe actualizaciones automáticas de software durante toda su vida útil y admite actualización local por puerto USB.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de la acometida, configuración de la gestión dinámica de potencia, puesta en marcha y resolución de incidencias técnicas.
INGEREV FUSION Wall FW3MW-N2N4
Referencia: CAR0172 | Punto de recarga doble trifásico para vehículo eléctrico
La referencia adecuada para desplegar recarga de vehículo eléctrico con medida certificada, protecciones integradas y gestión dinámica de potencia en instalaciones que exigen fiabilidad y servicio continuo.
