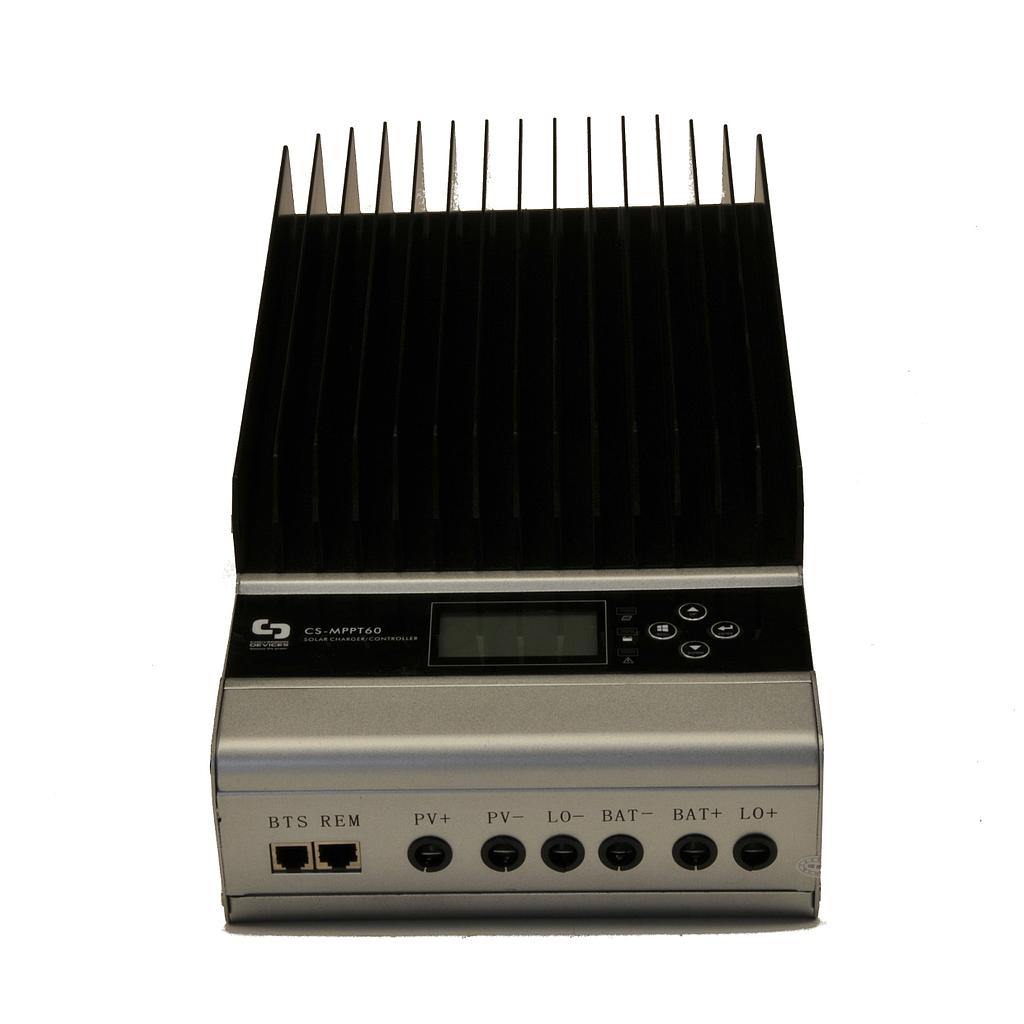

CS-MPPT60 - 60A 12/24/36/48V Automatic MPPT Controller - DEVICES CONVERSION
[CHA075] CS-MPPT60 - 60A 12/24/36/48V Automatic MPPT Controller - DEVICES CONVERSION
Charge controller Conversion Devices CS-MPPT60 - Regulador MPPT de 60A 12/24/36/48V automático
Specifications: 60 A | 48 V | 5 kg
Reference: CHA075
Display Name:
[CHA075] CS-MPPT60 - 60A 12/24/36/48V Automatic MPPT Controller - DEVICES CONVERSION
Especificaciones Técnicas Detalladas
Datos confirmados de esta referencia en el catálogo de Techno Sun.
| Parámetro | Valor |
|---|---|
| Modelo | CS-MPPT60 |
| Marca | Conversion Devices |
| Referencia interna | CHA075 |
| Tipo de equipo | Regulador de carga solar |
| Tecnología de regulación | MPPT, seguimiento del punto de máxima potencia |
| Corriente de carga | 60 A |
| Tensiones de batería admitidas | 12 V, 24 V, 36 V y 48 V |
| Selección de la tensión de batería | Automática |
| Peso | 5 kg |
Reglas generales aplicables a cualquier regulador MPPT; los valores concretos dependen del proyecto.
| Parámetro | Valor |
|---|---|
| Corriente de carga como límite | La corriente que el regulador puede entregar al banco es el primer límite del dimensionado: el campo fotovoltaico no debe exigir de forma sostenida más corriente de carga que la nominal del equipo |
| Tensión de trabajo | Al reconocer la tensión del banco de forma automática, la misma referencia cubre sistemas de 12, 24, 36 y 48 V |
| Configuración del campo fotovoltaico | La tensión de circuito abierto del campo en el escenario más frío del emplazamiento es el parámetro crítico; confirme el límite admisible del equipo antes de definir el número de módulos en serie |
| Protecciones asociadas | Prevea las protecciones de continua correspondientes en el lado del generador y en el lado del banco de baterías |
| Parámetros de carga | Confirme con el departamento técnico el perfil de carga aplicable al tipo de batería previsto antes de la puesta en servicio |
Por Qué un Regulador MPPT
Diferencia frente a un regulador PWM
- El regulador PWM conecta el campo fotovoltaico directamente al banco, de modo que el generador trabaja a la tensión de la batería y no en su punto óptimo.
- El regulador MPPT incorpora un convertidor de continua que busca el punto de máxima potencia del campo y adapta la energía a la tensión del banco.
- La ventaja del MPPT es mayor cuanto más se separan la tensión óptima del campo y la tensión del banco de baterías.
Situaciones donde aporta más
- Campos fotovoltaicos configurados con módulos en serie a tensión superior a la del banco de baterías.
- Emplazamientos fríos, donde la tensión del campo se eleva y un regulador PWM desaprovecharía ese margen.
- Días con irradiancia reducida, en los que el seguimiento continuo del punto de trabajo mantiene la carga activa.
Ventaja de la selección automática de tensión
- Una sola referencia cubre instalaciones de 12, 24, 36 y 48 V.
- Simplifica el stock del instalador y reduce el riesgo de error en la configuración inicial.
- Permite reutilizar el equipo si el banco de baterías se reconfigura a otra tensión de trabajo.
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas de la red
- Viviendas, cabañas y refugios sin acceso a la red de distribución que acumulan la generación en un banco de baterías.
- Sistemas de 12 V y 24 V de pequeña y mediana potencia.
- Sistemas de 48 V, la configuración habitual cuando la potencia instalada crece y conviene reducir las corrientes de trabajo.
Bombeo y aplicaciones agrícolas
- Instalaciones de riego y abrevaderos con acumulación en baterías para operar fuera de las horas centrales del día.
- Cerramientos eléctricos, sistemas de vigilancia y estaciones de control en explotaciones agrícolas y ganaderas.
- Emplazamientos remotos en los que la fiabilidad del bloque de carga condiciona la disponibilidad del servicio.
Telecomunicaciones y equipos remotos
- Repetidores, estaciones de medida y equipos de telemetría alimentados desde generador fotovoltaico.
- Instalaciones en las que el banco de baterías debe recuperarse con rapidez tras una jornada de baja irradiancia.
- Sistemas que trabajan a 48 V para reducir las pérdidas en el cableado de continua.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales: confirmación de los parámetros de configuración del campo fotovoltaico, criterios de protección de continua, definición del perfil de carga según el tipo de batería y apoyo en la puesta en servicio.
Regulador MPPT Conversion Devices CS-MPPT60
Referencia: CHA075 | Regulador de carga solar MPPT de 60 A
Bloque de carga para instalaciones aisladas que necesitan aprovechar al máximo el generador fotovoltaico, con una sola referencia válida para bancos de 12, 24, 36 y 48 V.
