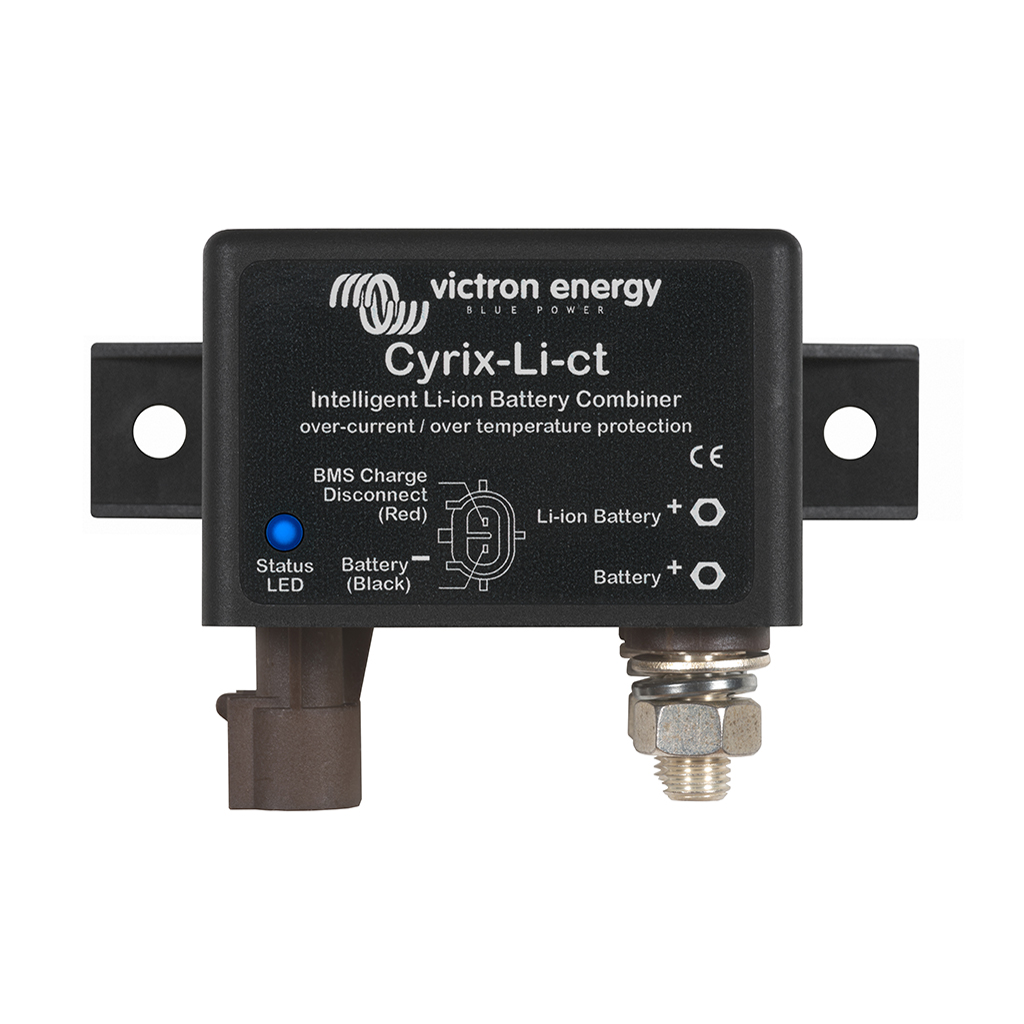

Cyrix-Li-ct 12/24V-120A intelligent Li-ion battery combiner
[CYR010120412] Cyrix-Li-ct 12/24V-120A intelligent Li-ion battery combiner
Accessory Victron Energy Cyrix-Li-ct 12/24V-120A intelligent Li-ion battery combiner
Specifications: 24 V | 120 A | 0.14 kg
Reference: CYR010120412
📕 Descarga de documentación
Display Name:
[CYR010120412] Cyrix-Li-ct 12/24V-120A intelligent Li-ion battery combiner
HS Code:
85364190
Especificaciones Técnicas Detalladas
- Corriente continua y capacidad de corte a 12 V o 24 V: 120 A
- Tensiones de sistema soportadas: 12 V / 24 V
- Tensión de conexión (12 V): 13,4 V < V < 13,7 V durante 120 s; 13,7 V < V < 13,9 V durante 30 s; V > 13,9 V durante 4 s
- Tensión de conexión (24 V): 26,8 V < V < 27,4 V durante 120 s; 27,4 V < V < 27,8 V durante 30 s; V > 27,8 V durante 4 s
- Tensión de desconexión (12 V): 13,3 V < V < 13,2 V durante 10 s; V < 13,2 V inmediato
- Tensión de desconexión (24 V): 26,6 V < V < 26,4 V durante 10 s; V < 26,4 V inmediato
- Consumo eléctrico con relé abierto: < 4 mA
- Grado de protección: IP54
- Peso: 0,11 kg (0,24 lbs)
- Dimensiones (al x an x p): 46 x 46 x 80 mm (1,8 x 1,8 x 3,2 pulgadas)
- Entrada de control: El Cyrix se activa cuando la entrada de control es alta (aprox. tensión de la batería) y se desactiva cuando la entrada de control es flotante o baja
- Gestión: Controlado por el BMS del VE.Bus como segunda línea de protección de la batería LiFePO4
- Función StartAssist: una pulsación negativa breve cierra el relé durante 30 segundos para asistencia al arranque
- Supresor de tensión transitoria: incorporado, limita el pico de tensión al desactivarse de repente por sobretensión o sobretemperatura de las celdas
Datos de Rendimiento y Funcionamiento
Límites Operacionales
- Corriente continua y de corte: 120 A a 12 V o 24 V
- Consumo en reposo con relé abierto inferior a 4 mA
- Grado de protección IP54 para entornos exigentes
Lógica de Conexión
- Conecta en paralelo si llega 13,4 V (26,8 V) o más a uno de sus terminales y la salida del BMS es alta
- Desconexión inmediata si la salida de control pasa a flotante o la tensión cae por debajo de 13,2 V
- Funcionalidad análoga a la del Cyrix-ct, adaptada a baterías de litio
Aplicaciones Detalladas y Casos de Uso
Vehículos y autocaravanas
- Combinación de la batería de arranque con una batería LiFePO4 de servicio
- Carga de la batería de servicio desde el alternador con protección del BMS
- Asistencia al arranque mediante la función StartAssist
Aplicaciones náuticas
- Gestión de la carga de bancos de baterías de litio a bordo
- Aislamiento de la batería de arranque del motor frente al banco de servicio
- Funcionamiento fiable gracias al grado de protección IP54
Sistemas aislados con litio
- Integración con inversores/cargadores y BMS del VE.Bus de Victron
- Protección frente a sobretensión y sobretemperatura de las celdas LiFePO4
- Combinación de baterías de plomo-ácido y litio en instalaciones mixtas
Certificaciones y Cumplimiento Normativo
Calidad y Conformidad
- Marcado CE - conforme a la normativa europea aplicable
- ISO 9001 - fabricación bajo sistema de gestión de calidad certificado de Victron Energy
Protección Ambiental
- IP54 - protección frente a polvo y salpicaduras de agua
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy Cyrix-Li-ct 12/24V-120A
Referencia: CYR010120412 | Combinador de baterías inteligente
La solución definitiva para combinar baterías de arranque y LiFePO4 en aplicaciones que demandan máxima fiabilidad y protección eléctrica.
