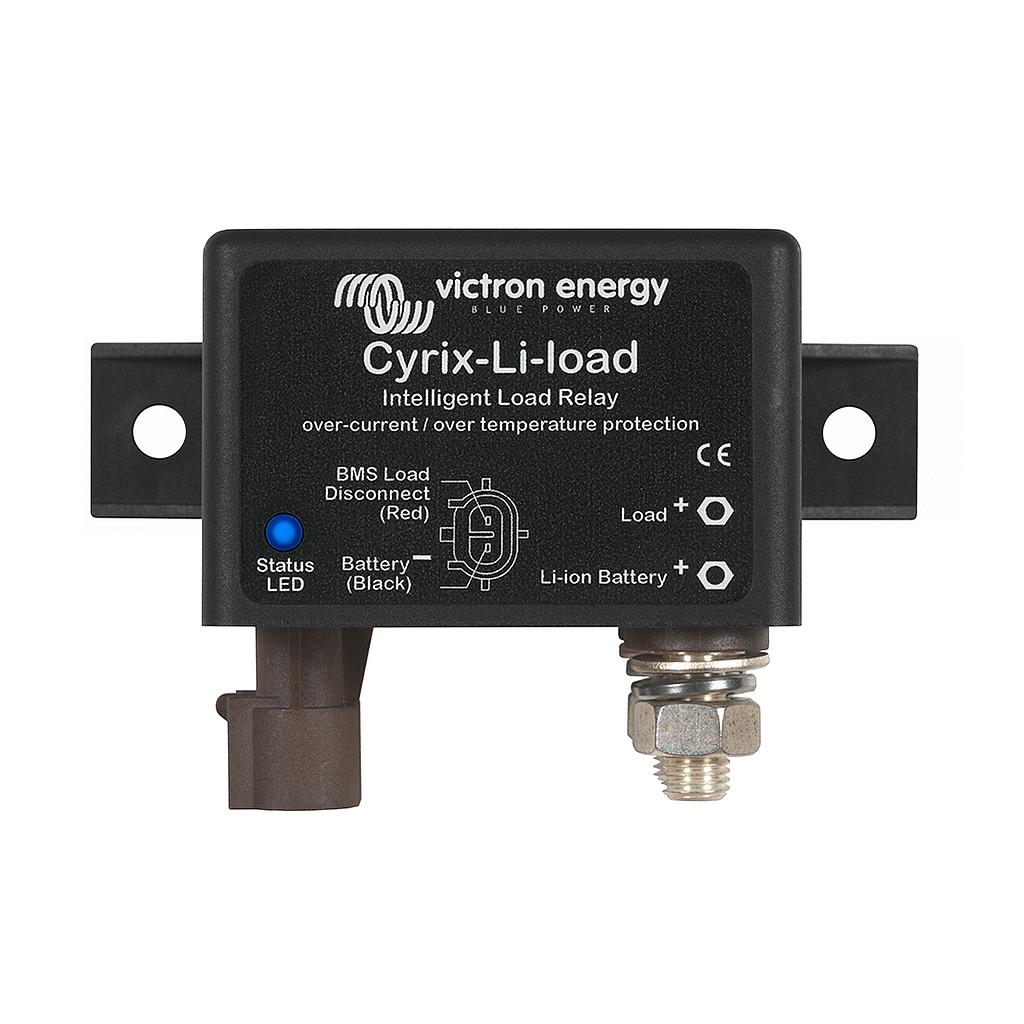

Cyrix-Li-load 24/48V-230A intelligent charge relay
[CYR020230450] Cyrix-Li-load 24/48V-230A intelligent charge relay
Accessory Victron Energy Cyrix-Li-load 24/48V-230A intelligent charge relay
Specifications: 48 V | 230 A | 0.36 kg
Reference: CYR020230450
📕 Descarga de documentación
Display Name:
[CYR020230450] Cyrix-Li-load 24/48V-230A intelligent charge relay
HS Code:
85364190
Especificaciones Técnicas Detalladas
- Corriente continua y capacidad de corte a 24 V: 230 A
- Capacidad de corte a 48 V: 80 A
- Tensiones de sistema soportadas: 24 V y 48 V
- Indicador LED de estado: Sí
- Cable de control: Incluido (longitud 1 metro)
- Entrada de control: Se activa con entrada alta (aprox. tensión de batería); se desactiva con entrada flotante o baja
- Consumo eléctrico con relé abierto: Inferior a 4 mA
- Tensión de reactivación: Por encima de 13 V (26 V o 52 V) durante al menos 30 segundos
- Desconexión de cargas: Inmediata cuando la entrada de control pasa a flotante (subtensión inminente de celdas)
- Retardo de reactivación: 30 segundos tras recuperarse la tensión de la batería
- Intentos de reconexión: 3 intentos; tras ellos permanece desactivado hasta que la batería se recargue
- Control: Salida del BMS del VE.Bus
- Grado de protección: IP54
- Peso: 0,27 kg (0,6 lbs)
- Dimensiones (al x an x p): 65 x 100 x 50 mm
- Supresor de tensión transitoria: Incorporado, limita el pico de tensión ante desactivación brusca
Datos de Rendimiento y Lógica de Conmutación
Lógica de desconexión de cargas
- Desconecta cuando la entrada de control pasa a flotante
- Protege frente a la subtensión inminente de las celdas LiFePO4
- Gobernado por la salida del BMS del VE.Bus
Indicación de estado por LED
- LED encendido: relé activado
- Destello cada 2 s: conectando; parpadeo cada 2 s: desconectando
- Parpadeo cada 0,25 s: alarma de sobretemperatura o tensión
Aplicaciones Detalladas y Casos de Uso
Sistemas de litio de alta corriente con BMS VE.Bus
- Desconexión automática de cargas DC de elevada corriente no controlables por el BMS del VE.Bus
- Protección de baterías LiFePO4 frente a la subtensión de celdas
- Instalaciones de 24 V y 48 V con consumos de continua exigentes
Instalaciones móviles y estacionarias
- Vehículos, embarcaciones y autocaravanas con almacenamiento de litio
- Sistemas de respaldo y autoconsumo con baterías LiFePO4 de Victron
- Aplicaciones que requieren proteger las cargas de la descarga profunda
Certificaciones y Cumplimiento Normativo
Calidad y Fabricación
- ISO 9001 - Sistema de gestión de calidad Victron Energy
- Grado de protección IP54 - Resistencia a polvo y salpicaduras de agua
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cyrix-Li-load 24/48V-230A
Referencia: CYR020230450 | Relé de cargas inteligente de alta corriente para litio
La solución definitiva para la desconexión segura de cargas de alta corriente en bancos de litio LiFePO4 gestionados por el BMS del VE.Bus, garantizando máxima fiabilidad y protección.
