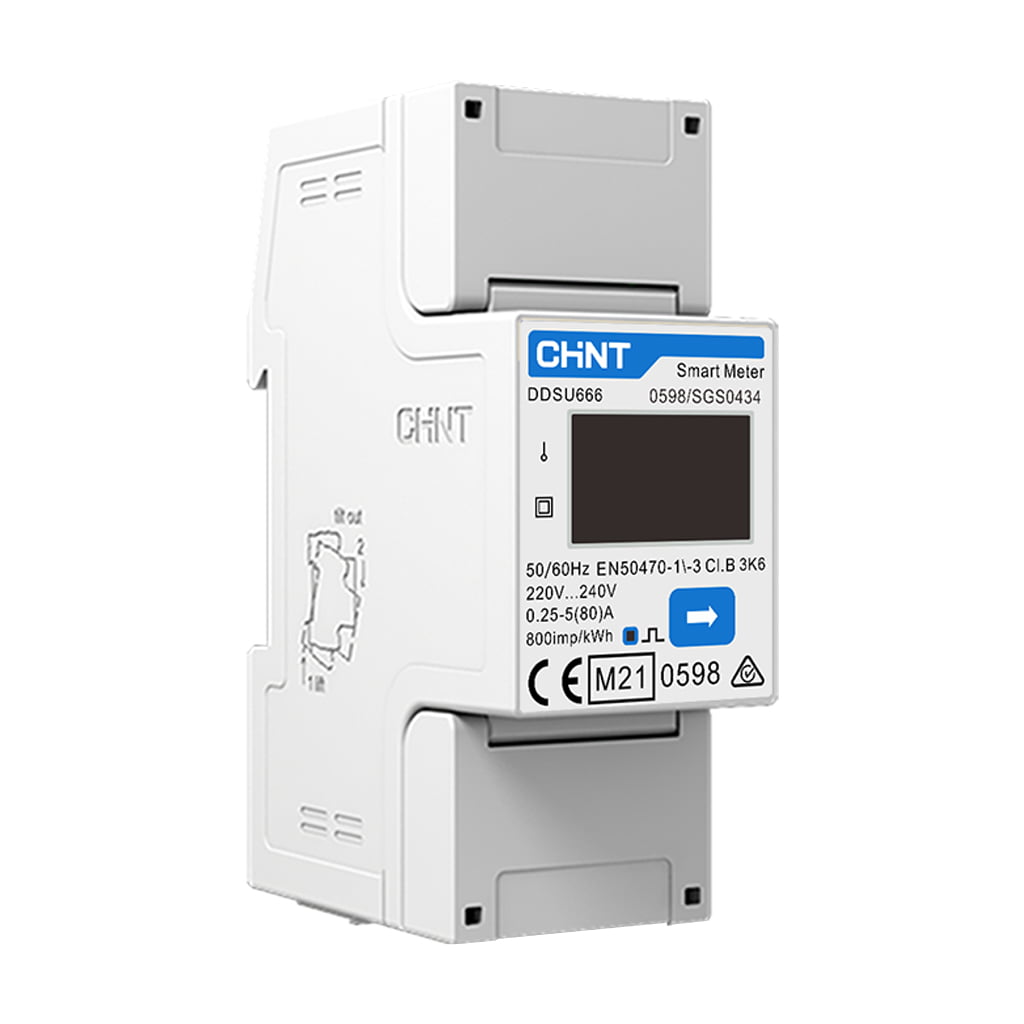

  2. Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX [DDSU666-D] Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX

Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX

[DDSU666-D] Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX

https://b2b.technosun.com/web/image/product.template/13205/image_1920?unique=7b32804

Este producto se vende solo con el inversor correspondiente

Not Available For Sale

( / Unit(s))
  • _Marca

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contact Us

Sales and terms conditions

Display Name: [DDSU666-D] Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX

CHINT/Eastron DDSU666 - Intelligenter Energiezähler

Einphasig | RS485 Modbus | 100A Direktanschluss | Klasse 1 | Nulleinspeisung

Bidirektionaler Hochpräzisions-Energiezähler mit Modbus RTU-Kommunikation für Solar-Eigenverbrauchsanlagen mit Nulleinspeisung und erweiterter Überwachung

KLASSE 1 IEC 100A DIREKTANSCHLUSS MODBUS RTU

Elektrische Spezifikationen

  • Nennspannung: 230V AC ±20%
  • Spannungsbereich: 184V - 276V AC
  • Maximalstrom: 100A (Direkt)
  • Basisstrom (Ib): 10A
  • Anlaufstrom: 0.004 Ib (40mA)
  • Frequenz: 50/60 Hz ±5%
  • Eigenverbrauch:

Messgenauigkeit

  • Wirkenergie: Klasse 1 (±1%)
  • Blindenergie: Klasse 2 (±2%)
  • Spannung: ±0.5%
  • Strom: ±0.5%
  • Leistung: ±1%
  • Leistungsfaktor: ±1%
  • Frequenz: ±0.05Hz

Kommunikation

  • Protokoll: Modbus RTU
  • Schnittstelle: RS485 (2 hilos)
  • Baudrate: 1200-9600 bps
  • Adresse: 001-247
  • Datenformat: N,8,1 / E,8,1
  • Max. Entfernung: 1200m

Display und Anzeige

  • Display-Typ: LCD 6+1 dígitos
  • Hintergrundbeleuchtung: Sí (Blanca)
  • kWh-Auflösung: 0.01 kWh
  • Max. Registerwert: 999999.99 kWh
  • Auto-Scroll: Configurable
  • LED-Anzeige: 1000 imp/kWh

Echtzeit-Messparameter

Kategorie Parameter Einheit Genauigkeit
Energie Wirkenergie Import/Export, Blindenergie Q1-Q4 kWh / kVArh Klasse 1
Leistung Wirk-, Blind-, Scheinleistung W / VAr / VA ±1%
Spannung Momentaner Effektivwert V ±0.5%
Strom Momentaner Effektivwert A ±0.5%
Leistungsfaktor cos φ - ±1%
Frequenz Netzfrequenz Hz ±0.05Hz

Physische Spezifikationen

  • Abmessungen: 90×36×65 mm
  • DIN-Module: 2 módulos (36mm)
  • Gewicht: ~120g
  • Montage: Hutschiene 35mm
  • Klemmen: Bis zu 35mm²
  • Material: Flammhemmendes PC+ABS

Umgebungsbedingungen

  • Betriebstemperatur: -25°C a +55°C
  • Lagertemperatur: -40°C a +70°C
  • Relative Luftfeuchtigkeit: ≤95% nicht kondensierend
  • Maximale Höhe: 2000m SNM
  • IP-Schutzart: IP51 (Front)
  • Lebensdauer: >10 años

Nulleinspeisungsfunktion / Einspeisung Null

Hauptmerkmale:

  • Bidirektionale Energiemessung (Import/Export)
  • Sofortige Erkennung des Energieflusses
  • Kompatibel mit Solax X1 und X3 Wechselrichtern
  • RS485-Kommunikation in Echtzeit
  • Klasse 1 Genauigkeit für präzise Steuerung

Nulleinspeisungsaufzeichnungen:

  • Aus dem Netz bezogene Energie (kWh Import)
  • Ins Netz eingespeiste Energie (kWh Export)
  • Momentane Leistung mit Richtung
  • Echtzeit-Nettobilanz
  • Historie der Energieflüsse
Praktische Anwendung:

Der DDSU666 Zähler erkennt, wenn ein Überschuss an Solarerzeugung vorliegt, und sendet ein Signal an den Wechselrichter, um dessen Produktion anzupassen und somit die Einspeisung ins Netz zu vermeiden. Ideal für Eigenverbrauchsanlagen ohne Überschussvergütung oder wenn die Einspeisung gesetzlich verboten ist.

Verbindungsschema

Anschlussklemmen:

Eingang (Netz)
  • Klemme 1: L (Phaseneingang)
  • Klemme 3: N (Neutralleitereingang)
Ausgang (Last)
  • Klemme 2: L (Phasenausgang)
  • Klemme 4: N (Neutralleiterausgang)
RS485 Modbus
  • Klemme 9: RS485 A (+)
  • Klemme 10: RS485 B (-)
WICHTIG: Die Installation muss von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass der Zähler in Reihe mit dem Hauptanschluss installiert ist, um den gesamten Verbrauch zu messen. Verwenden Sie geschirmte Kabel für RS485 bei Entfernungen >10m.

Wechselrichter-Kompatibilität

SOLAX Serie X1

  • X1-Boost
  • X1-Hybrid
  • X1-Retrofit
  • X1-Mini

SOLAX Serie X3

  • X3-Hybrid
  • X3-Pro
  • X3-MIC
  • X3-MEGA

Weitere kompatible Geräte

  • Jeder Wechselrichter mit Modbus RTU
  • Energiemanagementsysteme
  • Industrie-PLCs
  • SCADA-Systeme

Zertifizierungen und Normen

CE

Europäische Konformität

IEC 62053-21

Klasse 1

IEC 62052-11

Allgemeine Anforderungen

RoHS

Frei von gefährlichen Substanzen

UL94 V-0

Flammhemmend

EMC

Elektromagnetische Verträglichkeit

Garantie und Support

2 Jahre Garantie auf Herstellungsfehler. Kalibrierung für 10 Jahre wartungsfrei garantiert. Spezialisierter technischer Support und vollständige Dokumentation verfügbar.

Vorteile des CHINT DDSU666

Klasse 1 Genauigkeit

Genaue Messung für Abrechnung und Verbrauchsüberwachung mit ±1% Präzision

100A Direktanschluss

Keine Stromwandler erforderlich, einfache und kostengünstige Installation

Integrierter Modbus RTU

Direkte Kommunikation mit Wechselrichtern und Managementsystemen ohne zusätzliche Module

Spezialisierter Technischer Support

Wir unterstützen Sie bei der Konfiguration des Zählers und der Integration mit Ihrem Solax-Wechselrichter

Offizieller CHINT/Eastron-Vertriebspartner | Permanenter Lagerbestand | Versand 24-48h
